一、桥堆的定义

桥堆（全称桥式整流堆）是一种由四个二极管按特定桥式电路连接而成的电子元件，核心功能是将交流电（AC）转换为直流电（DC）。

其名称源于内部二极管组成的“桥”形结构，广泛应用于需要直流电源的电子设备中。

二、桥堆的工作原理

桥堆通过四个二极管的交替导通实现全波整流，具体过程如下：

• 正半周导通：




当交流电输入为正半周时，二极管D1和D3导通，电流路径为：D1正极→负载→D3负极，形成正向电流，输出正半周电压。

此时D2和D4反向截止，不参与导通。

• 负半周导通：




当交流电输入为负半周时，二极管D2和D4导通，电流路径为：D2负极→负载→D4正极，维持电流方向一致，输出负半周电压。

此时D1和D3反向截止。

• 输出特性：




输出为单向脉动直流电，需通过电容滤波后才能得到平滑的直流电。

输出电压幅值约为交流电有效值的0.9倍（如220V AC经桥堆整流后，脉动直流电压约为310V）。

三、桥堆的内部构造

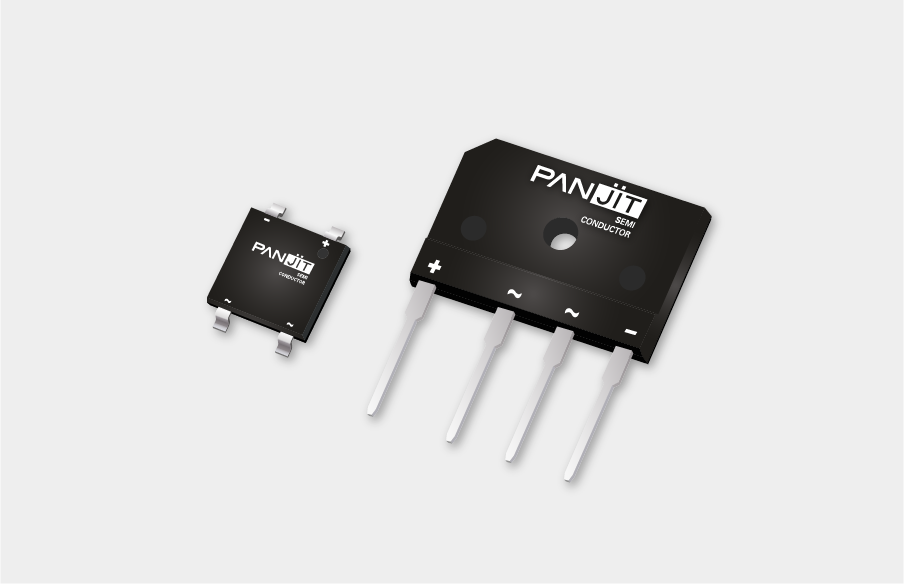

• 封装结构：




小功率桥堆多采用塑料封装，内部填充环氧树脂用于绝缘和导热（但环氧树脂导热性较差，结壳热阻较大）。

大功率桥堆可能采用金属封装以提高散热性能。

• 引脚布局：




四个引脚：标有“~”的两根为交流输入端（无极性），“+”和“-”为直流输出端。

内部排列：四个二极管分为两组，分别固定在直流输出的正负极铜板上，通过铜板连接输入引脚。

• 二极管连接方式：




D1和D3的正极共接于直流输出负极，D2和D4的负极共接于直流输出正极，形成桥式结构。

四、桥堆的应用场景

桥堆作为整流核心部件，广泛应用于以下设备：

• 消费电子：手机充电器、笔记本电脑电源、电视电源模块（如强茂GBL410）。




• 工业设备：工业控制电源、PLC（可编程逻辑控制器）供电模块(如强茂BGU610)。




• 照明驱动：LED照明电源、荧光灯电子镇流器（如强茂PMS310）。




六、总结

桥堆通过四个二极管的桥式连接，高效实现交流电到直流电的转换，是现代电子设备中不可或缺的整流元件。

其结构紧凑、使用方便，但需注意散热设计及故障检测，以确保设备稳定运行。
