EVERLIGHT品牌IRM-56384接收头遥控专用

更新时间  2020-05-08 16:31 阅读
  推荐EVERLIGHT品牌IRM-56384接收头,采买的客人使用上不曾发生接收头不良问题,建议可以采用!


  IRM-56384型是一种微型红外遥控系统接收机,它是利用最新的集成电路技术开发和设计的。在主框架上装配了PhotoDiode二极管和前置放大器等,红外接收头的工作原理为:内置接收管将红外发射管发射出来的光信号转换为微弱的电信号,此信号经由IC内部放大器进行放大,然后通过自动增益控制、带通滤波、解调变、波形整形,再还原为遥控器发射出的原始编码,经由接收头的信号输出脚输入到电器上的编码识别电路。环氧封装可以针对红外光的滤波。解调输出信号可以由微处理器直接解码。

  IRM原理图

  IRM-56384红外接收头接收头主要特征

  内置光电探测器和前置放大器

  内置过滤器,可以过滤PCM频率

  屏蔽电场干扰

  兼容TTL和CMOS

  输出低电平

  低功耗

  抗环境光干扰

  10周期/脉冲适合脉冲宽度≧

  符合无铅制程要求

  抗静电ESDHBM>4000V(人体模式);MM>375V(机械模式)

  无铅制程、符合RoHS环保要求

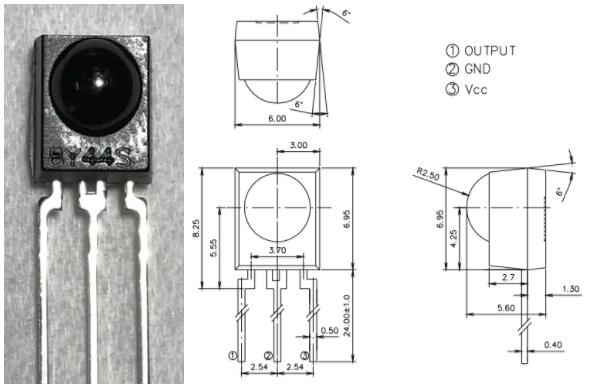

  IRM-56384是一款中心频率38KHz的接收头,本体尺寸大小为:长*宽*厚=6.27*4.36*3.1mm,比一般的接收头要小,其脚位从左至右(接收头球头正对自己)1-2-3脚分别为:

  1脚:输出信号脚

  2脚:接地

  3脚:电源脚Vcc

  PIN脚长22.9mm

  消耗电流:最大0.4mA(无输入信号时)

  接收角度:锥体角度90°

  接收距离:直线距离大于8米,45°角距离大于4米

  高电平输出:最小2.7V

  低电平输出:最小0.2V,平均0.5V

  高电平脉冲宽度:400~800us

  低电平脉冲宽度:400~800us

  包装规格:250pcs/包,7包/盒,10盒/箱

  IRM-56384红外接收头可靠性试验项目与条件


序号

实验项目

实验条件

试验时间或者回合数

试验样本数量

失效判定标准

合格/不合格判定数量

1

温度循环

高温100℃15分钟

转换时间5分钟

低温-25℃ 15分钟

300回合

76pcs

接收角度(水平)≤L*0.8,

接收角度(垂直)≤L*0.8



Icc变异≤±20%

0/1

2

高温储存

+80℃,Vcc:5V

1000小时

76pcs

0/1

3

低温储存

-40℃

1000小时

76pcs

0/1

4

高温高湿

+85℃/85%相对湿度

1000小时

76pcs

0/1

5

焊锡耐热

260±5℃/10秒,焊锡点距离胶体4mm以上

1000小时

76pcs

0/1


  IRM应用

  IRM-56384红外接收头一般是应用在:音响、电视、功放机、DVD机、无线键盘、数字电视机顶盒、扫地机、感应洁具、冷气机、暖风机、电风扇、遥控电灯、壁暖炉、车载音响等

  接收头意为“红外线遥控接收头”,常称为“红外一体化接收头”、“红外线接收头”或者“红外接收头”,简称“接收头”。EVERLIGHT红外遥控接收头的接收频率以:33KHz,36KHz,38KHz,40KHz,56KHz为主,分为贴片型、插件型,鼻梁型、半球形接收,适用多种Code:NEC,RC5,RC6,Toshiba,Sharp,JVC,SONY12Bits等,无铅、符合ROHS环保,可满足不同客户各种设计需求。
