鼠标专用侧向发射管IR968-8C
更新时间 2020-05-11 16:32
阅读
为了改善发射管芯片上点矽胶的制程品质问题，2018年已添加色素在矽胶内，所以发射管中心显示红色，以便自动化监测点矽胶制程品质（以前的矽胶未添加色素，呈水清透明状，难以识别矽胶是否有点到或点多少的量）

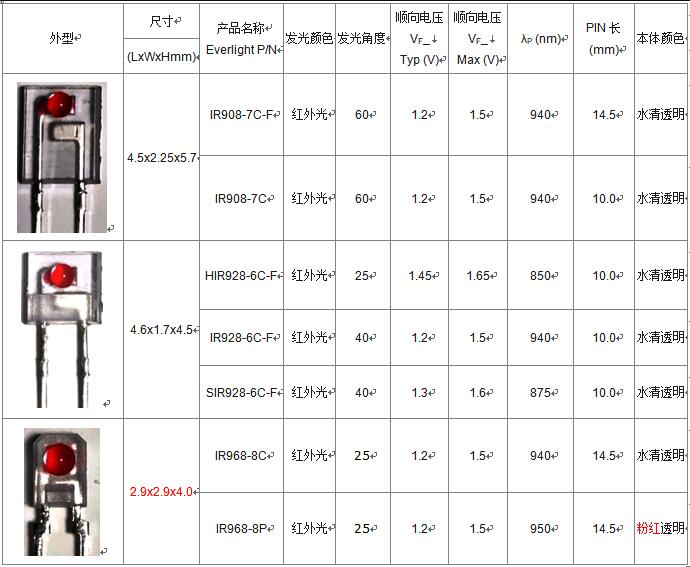

发光素子、侧向红外发射管、红外线发射管、发射管IR908-7C，IR908-7C-F，IR908-7C，IR908-7C-F，IR958-8C，IR968-8C；其中的C表示其透镜Lens为“水清色”透明体；而IR908-P，IR908-7P-F，IR928-6P,IR928-6P-F的“P”表示透镜为“粉红色”透明体，目前较少客人采用（早期客人采用，是为了区分接收管而选，如今发射管的红心Lens可以接收管明显区分，故原来在接收管Lens背面划黑色线来做区分的制程也已取消）
发光素子、侧向红外发射管、红外线发射管、发射管IR968-8C是一款可以完全替代东芝Toshiba发光素子规格TLN117的红外发射管，尺寸与电子特性规格基本一致，因为Toshiba已经停产“发光素子”规格TLN117，市面上最优质量的替代品就是EVERLIGHT这款发光素子IR968-8C
发光素子、侧向红外发射管、红外线发射管、发射管IR968-8C电子特性（温度：25℃）
|
项目 |
标识符号 |
最小值 |
平均值 |
最大值 |
单位 |
条件 |
|
光电流 |
Ic(on) |
465 |
--- |
1274 |
uA |
IF=4mA,VCE=3.5V |
|
峰值波长 |
λp |
--- |
940 |
--- |
nm |
IF20mA |
|
光谱宽度 |
Δλ |
--- |
45 |
--- |
nm |
IF20mA |
|
顺向电压 |
V |
--- |
1.2 |
1.5 |
V |
IF20mA |
|
反向漏电流 |
IR |
--- |
--- |
10 |
uA |
VR=5V |
|
发射角度 |
2θ1/2 |
--- |
25 |
--- |
Deg |
IF20mA |
侧向红外发射管、红外线发射管、发射管IR968-8C光电流等级数据表
|
等级 |
标识符号 |
最小值 |
最大值 |
单位 |
条件 |
|
6-1 |
Ic(on) |
650 |
1274 |
uA |
IF=4mA,VCE=3.5V |
发光素子、侧向红外发射管、红外线发射管、发射管IR968-8C系列的应用
‧鼠标对管
‧光电开关（IR968-8C一般与接收管PT968-8C匹配成为光电对管，可组合为光电开关）
‧红外应用系统
