亿光红外线接收头IRM-56384内部构造原理图

更新时间  2020-05-06 15:41 阅读

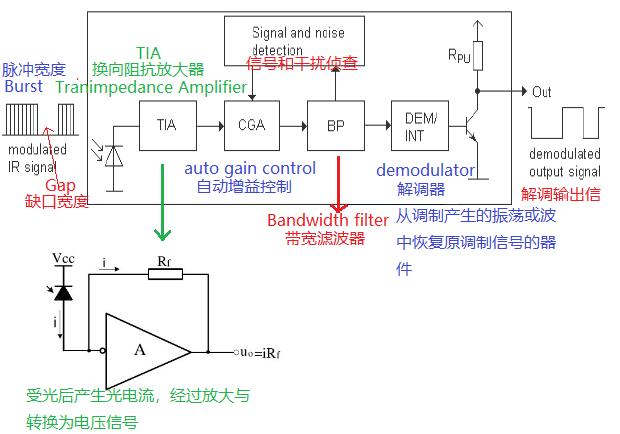

  EVERLIGHT亿光红外线接收头IRM-56384遥控专用内部构造原理图如下!


  1.接收头接收已被调制的光信号后,内置的PD产生一个光电流,经过TIA转换为电压信号,自动增益控制、频宽滤波,然后调制解调为输出信号

  2.各款接收头适应的调制解调信号均有差异,例如,IRM56384和IR3638T适合于大于10个脉冲宽度和缺口宽度的调制信号,而IRM-3638M3接收头适应大于8个脉冲宽度和最小12个缺口宽度的调制信号

  3.各款接收头的抗干扰能力不一样,主要是内置的IC对信号和干扰源的侦查效果不同,某些时候需要针对性的开发接收头IC

  4.各款接收头对调制的信号码有不同的适应性,例如IRM-3638T接收头适应码的情况如下表

IRM-3638T-X

JVC

Matsushita

Mitsubishi

NEC

RCMM

RC5

RC6

RCS-80

XMP-1

No

Yes

No

Yes

No

Yes

Yes

No



RCA

Sharp

Sony 12Bit

Sony 15Bit

Sony 20Bit

Toshiba

Zenith

Continuous Code

No

Yes

Yes

No

No

Yes

Yes

No


  大部分接收头不适应连续码的传输,而IRM-3638M2适应连续码的信号传输;IRM-V838M3/TR1双头贴片接收头特别适应RC6的信号码

  接收头适应于以下产品(具体应用,需要试验选用相应型号):

  1.影音设备如电视、录像机、DVD、CD、MD等。

  2.玩具类遥控产品

  3.CATV电视机顶盒

  4.多媒体设备
