血氧仪上的专用红外对管型号推荐

发布时间:2020-04-23 15:14  作者:超毅电子  点击次数:
  血氧仪的测试原理是:氧合血红蛋白和还原血红蛋白在可见光和接近红外线的频谱范围内具有不同的吸收特性,还原血红蛋白吸收较多的红色频率光线,吸收较少的红外频率光线;而氧合血红蛋白吸收较少的红色频率光线,吸收较多的红外频率光线。这个区别是SpO2测量系统的最基本依据。  

  为测量人体对红光和红外光线的吸收。红色和红外线发光二极管位置相互靠得尽可能近,发射的光线可透过人体内的单组织点。先由响应红色和红外光线的单个光电二极管接收光线,然后由互阻放大器产生正比于接收光强的电压。红色和红外LED通常采用时间复用的方式,因此相互间不会干扰。环境光线经估计将从每个红色和红外光线中扣除。测量点包括手指、脚趾和耳垂。

  脉搏血氧仪提供了以无创方式测量血氧饱和度或动脉血红蛋白饱和度的方法。脉搏血氧仪的工作原理基于动脉搏动期间光吸收量的变化。分别位于可见红光光谱(660纳米)和红外光谱(940纳米)的两个光源交替照射被测试区(一般为指尖或耳垂)。在这些脉动期间所吸收的光量与血液中的氧含量有关。微处理器计算所吸收的这两种光谱的比率,并将结果与存在存储器里的饱和度数值表进行比较,从而得出血氧饱和度。  

  典型的血氧仪传感器有一对LED,它们通过病人身体的半透明部位(通常是指尖或耳垂)正对着一个光电二极管。其中一个LED是红光的,波长为660nm;另一个是红外线的,波长是940nm。血氧的百分比是根据测量这两个具有不同吸收率的波长的光通过身体后计算出的。

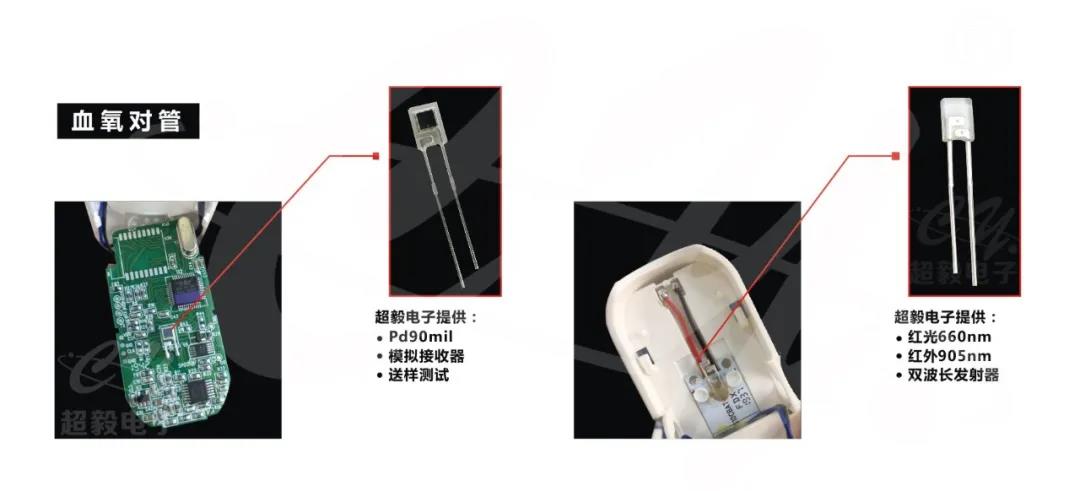

  超毅种草几款血氧计上用到的发射接收管:

  IRR4888C &PD4888C

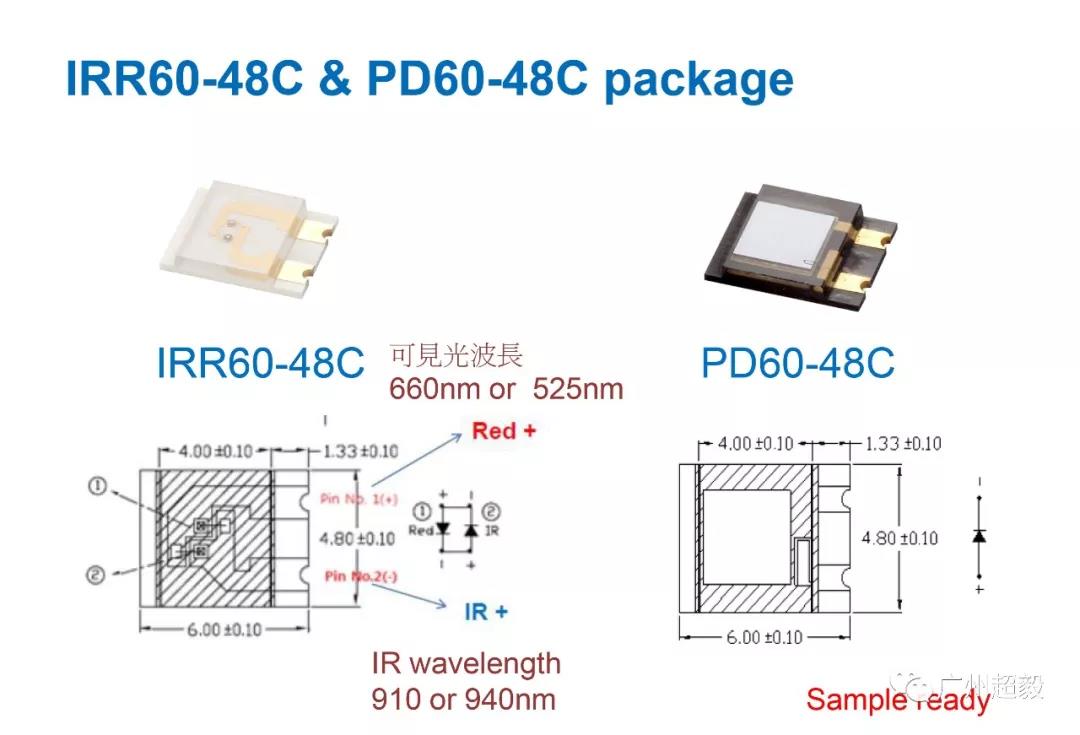

  IRR60-48C & PD60-48C

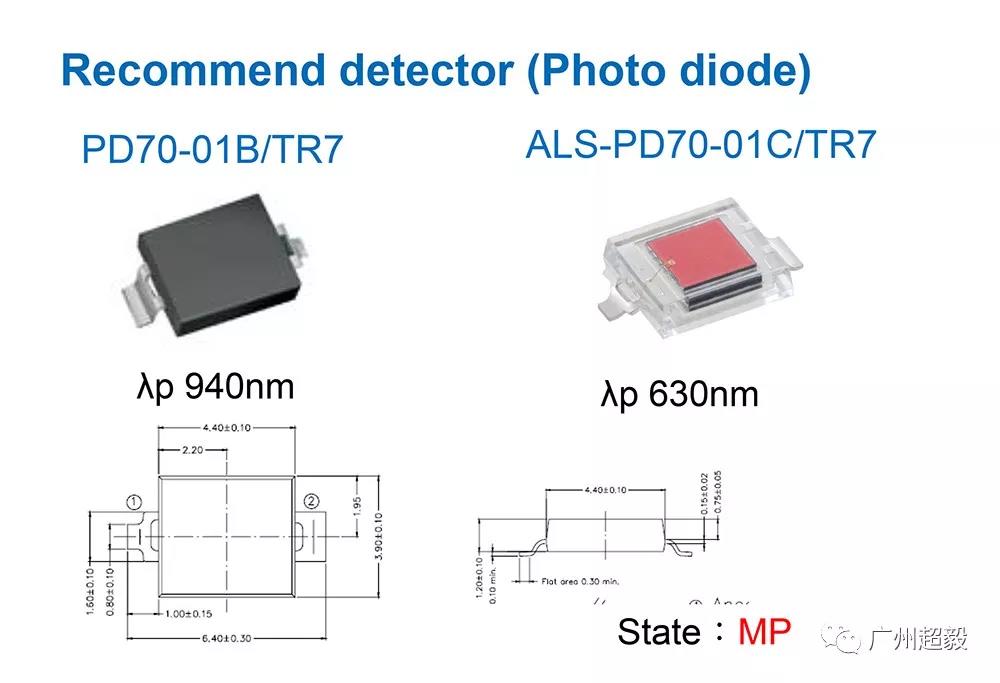

  PD70-01B/TR7 & ALS-PD70-01C/TR7






  PS:如需产品资料及样品测试、技术支持、库存等,欢迎联系超毅电子。
