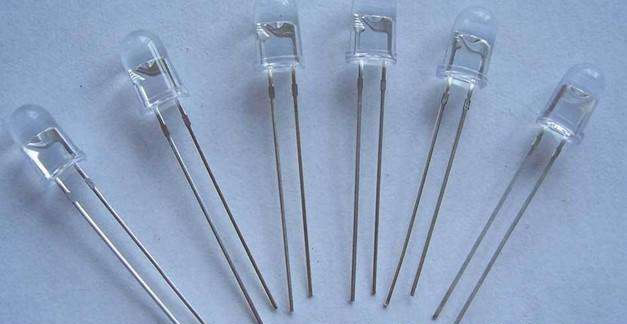

红外发射管该如何在遥控器上使用

更新时间  2020-04-24 15:55 阅读
    很多遥控器设计工程师在设计时不太清楚其中红外发射管的电性参数,造成在设计过程中照般发光二极管(LED)的使用方法进行设计,其实这是错得很离谱的事情。

    一般的发光二极管(LED)都是直流20mA进行驱动,并且在20mA下的工作电压一般在2.1V左右,蓝白光电压会偏高,大慨在3V左右;因为发光二极管与发射管所使用的材质不一样,所以驱动电流及电压会完全不一样。


    一般遥控器上所用的发射管均是940nm波长的,这与其接收端相匹配有关。

    940nm发射管在出厂测试时一般会给予直流50mA,对应的Vf(电压)约为1.3V,一般给予直流驱动不得高于100mA,但因为遥控器设计是发送脉冲的方式,有些激进的设计厂家为节省成本,将图上的限流电阻直接省掉,这样加在发射管上的电流瞬间可达到800mA,这时如果使用较差的发射管会造成发射管烧掉或发射功率衰减过快,但目前市场上有些厂家可把发射管作到瞬间可承受电流达到1000mA,此种发射管可确保在这种设计下不会使用上的问题,当然此种设计的缺点是电池耗用较快;

    一般国产的芯片所加工出来的发射管最大承受电流大慨只有4~500mA,所有遥控器在设计时最好加上一个限流电阻,一般情况下2欧即可(因为发射管一般在300mA下Vf约在1.7V,在加上三极管的压降0.7V,则2接电池3V下刚好2欧电阻可满足要求),且在300mA条件下国产芯片所作发射管差不多可达到其峰值的发射功率。

    当然如果想要更大的发射功率,更远的发射距离,不接限流电阻也是一种方式。
