红外接收头主要参数及原理图

更新时间 2020-04-22 16:48 阅读

红外遥控一般分为两部分，分别是发射部分以及接收部分，而红外接收头属于接收部分，发射部分的主要元件为红外发光二极管；而接受部分它的组成最重要的部分是光敏二极管。

红外接收头广泛应用于音响、电视、录影机、机顶盒、电暖器、电风扇、遥控车等场合。

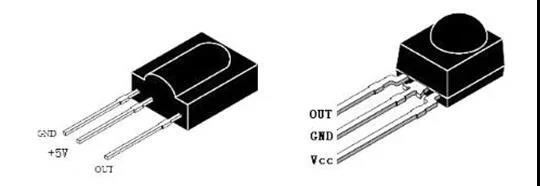

一、引脚以及封装

一般的红外接收头有三个引脚，分别是：VCC电源正极、GND电源负极、OUT输出端。

封装一般有铁皮屏蔽的以及环氧树脂塑封封装，但是形状各种各样，有贴片型、插件型，鼻梁型、草帽型、圆柱形、半球型等，不同厂家的接收头引脚顺序以及外壳形状各异。

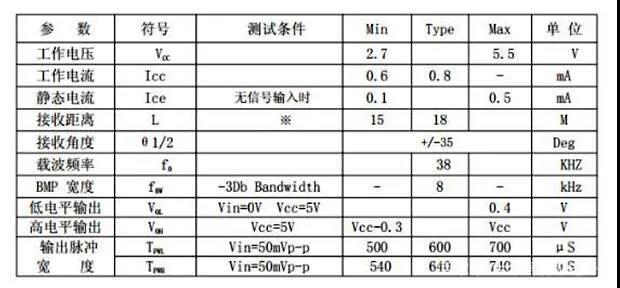

二、红外接收头主要参数

红外接收头主要参数有工作电流/电压、接收距离、接收角度等。

接收距离由于有铁壳或者环氧树脂，抗干扰能力不是很弱，只要产品设计时候接收面没有遮挡住，接收距离还是蛮可以的。

三、红外接收系统

四、红外接收头内部框图

如图是接收头内部结构方框图，内部集成了自动增益放大器、带通滤波器、解调器等电路，有些还包含限幅电路、比较器以及积分器等，因此一个小小的接收头其实内部集成了不少电路。

五、原理图

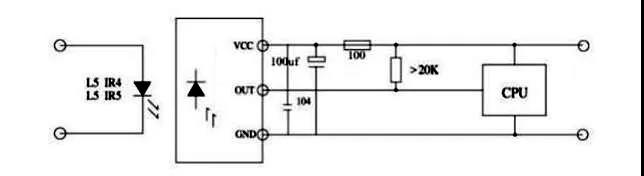

如下图红外接收头应用原理图，由于接收头很容易受到外界信号干扰，特别是红外光，因此在接收头的供电两端加上滤波电容，也就是说在VCC与GND之间并联接一个电解电容以及瓷片电容，容量大小可根据厂家提供数据设计的即可；同时在输出引脚上拉一个电阻，使信号更稳定；VCC输入串联一个电阻，与电容组成RC，同时也起到限流降压作用，进一步加强接收头稳定性。
