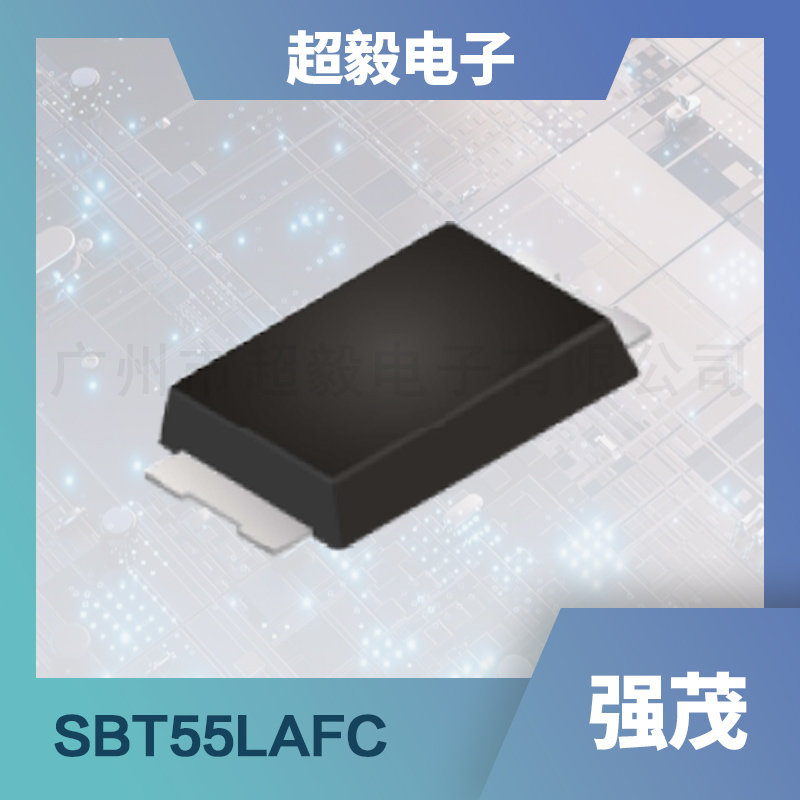

强茂肖特基二极管SBT55LAFC
更新时间 2024-07-25 17:03
阅读
产品概述
强茂肖特基二极管SBT55LAFC是一款专为高效能应用设计的表面贴装低正向电压肖特基势垒整流器。
该产品以其卓越的性能和可靠性，在电子行业中得到了广泛应用。
SBT55LAFC不仅符合欧盟RoHS 2.0标准，还采用了符合IEC 61249标准的绿色成型化合物，确保了产品的环保性和安全性。
其SMAF-C封装形式，使得安装和集成更加便捷，是众多电子设备的理想选择。
应用领域
强茂肖特基二极管SBT55LAFC凭借其低正向电压降、低功率损耗和高效率的特点，广泛应用于以下领域：
- 电源管理：在开关电源、DC-DC转换器等电源管理系统中，SBT55LAFC能有效提升能源转换效率，减少热量产生。
- 汽车电子：适用于车载充电器、逆变器及电池管理系统等，满足汽车电子系统对高可靠性和高效率的需求。
- 通信设备：在基站、路由器、交换机等通信设备中，SBT55LAFC能有效降低能耗，提升设备稳定性。
- 工业控制：工业自动化控制系统中的电源模块、电机驱动器等，均可采用SBT55LAFC以提高整体能效。
特征优势
- 低正向电压降：显著降低功率损耗，提高能源转换效率。
- 高浪涌电流能力：能够承受高达80A的浪涌电流，增强系统的稳定性和可靠性。
- 环保材料：符合RoHS 2.0标准，采用绿色成型化合物，符合现代环保要求。
- 高效散热：优化的热阻设计，确保在高功率应用下也能保持较低的工作温度。
- 广泛温度范围：支持-55°C至+150°C的工作结温范围，适应各种恶劣环境。
主要参数
| 参数名称 | 符号 | 测试条件 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 最大反向峰值电压 | V RRM | - | - | 50 | V |
| 最大RMS电压 | V RMS | - | - | 35 | V |
| 最大直流阻断电压 | V R | - | - | 50 | V |
| 最大平均正向整流电流 | I F(AV) | - | - | 5 | A |
| 峰值正向浪涌电流（8.3ms单半正弦波） | I FSM | 叠加在额定负载上 | - | 80 | A |
| 典型热阻（结到环境） | R θJA | 注释1, 注释2 | - | 150 | °C/W |
| 典型热阻（结到引线） | R θJL | 注释1, 注释2 | - | 22 | °C/W |
| 工作结温范围 | T J | - | -55 | +150 | °C |
| 存储温度范围 | T STG | - | -55 | +150 | °C |
| 正向电压（T J = 25°C） | V F | I F = 1 A | 0.32 | - | V |
| I F = 2 A | 0.37 | - | V | ||
| I F = 5 A | 0.45 | 0.5 | V | ||
| 正向电压（T J = 125°C） | V F | I F = 1 A | - | 0.2 | V |
| I F = 2 A | - | 0.29 | V | ||
| 反向电流（T J = 25°C） | I R | V R = 40 V | 30 | - | μA |
| V R = 50 V | - | 100 | μA |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
