肖特基二极管

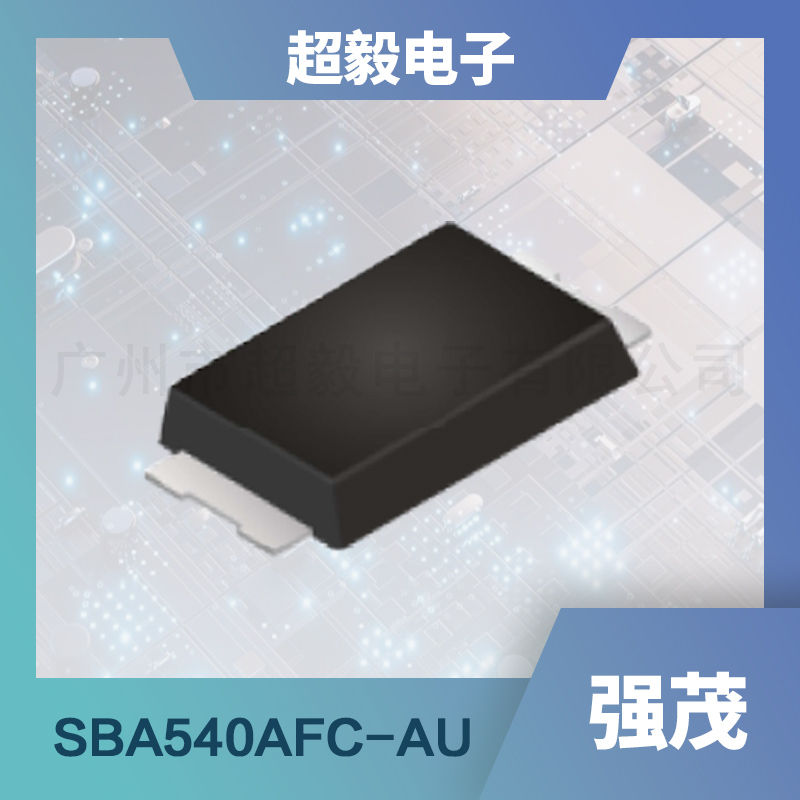

强茂肖特基二极管SBA540AFC-AU
更新时间 2024-07-25 17:03
阅读
产品概述
强茂肖特基二极管SBA540AFC-AU是一款专为高效能应用设计的表面贴装超低正向压降肖特基势垒整流器。
其额定电压高达40V，最大平均正向整流电流可达5A，是电源管理、逆变器、LED照明及汽车电子等领域的理想选择。
该产品不仅通过了AEC-Q101汽车级认证，还符合欧盟RoHS 2.0标准，体现了超毅电子对产品环保性和可靠性的承诺。
应用领域
- 电源管理：SBA540AFC-AU在开关电源、DC-DC转换器及线性稳压器等电源管理系统中，能够显著降低功率损耗，提升整体效率。
- 逆变器：其低正向电压降特性使得在逆变器应用中能够减少能量转换过程中的损失，提升逆变效率。
- LED照明：适用于LED驱动电路，帮助降低驱动器的热损耗，延长LED灯具的使用寿命。
- 汽车电子：满足汽车电子系统对元器件高可靠性、低能耗的需求，适用于车载充电器、车灯控制等应用。
特征优势
- 超低正向电压降：即使在大电流条件下，也能保持极低的正向电压降，从而减少功率损耗，提高能效。
- 高功率效率：低损耗特性使得SBA540AFC-AU能够在各种负载条件下保持高效率运行。
- 环保设计：符合RoHS 2.0标准，采用绿色成型化合物，符合现代电子产品对环保的要求。
- AEC-Q101认证：经过严格测试，满足汽车电子行业的高标准要求，确保在恶劣环境下的稳定性和可靠性。
主要参数
以下是强茂肖特基二极管SBA540AFC-AU的主要参数，以表格形式展示，方便您快速了解产品特性：
| 参数类别 | 符号 | SBA540AFC-AU | 单位 | 测试条件 |
|---|---|---|---|---|
| 最大额定值 | V_RRM | 40 | V | |
| V_RMS | 28 | V | ||
| V_R | 40 | V | ||
| I_F(AV) | 5 | A | ||
| I_FSM | 80 | A | 8.3ms单半正弦波叠加在额定负载上 | |
| 热阻 | R_θJA | 150 | °C/W | 注1, 注2 |
| R_θJC | 15 | °C/W | 注1, 注2 | |
| 工作结温范围 | T_J | -55 ~ +150 | °C | |
| 存储温度范围 | T_STG | -55 ~ +150 | °C | |
| 电气特性 | V_F | 0.17 ~ 0.49 | V | I_F=10mA, 2A, 5A; T_J=25°C |
| 0.05 ~ 0.29 | V | I_F=10mA, 2A; T_J=125°C | ||
| 反向电流 | I_R | 250uA | uA | V_R=10V, 20V, 30V, 40V; T_J=25°C |
| 8mA, 12mA, 19mA | mA | V_R=20V, 30V, 40V; T_J=125°C |
注1：测试条件基于FR4 PCB，单面铜，标准封装尺寸。
注2：热阻数据基于特定测试条件，实际应用中可能有所差异。
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
