强茂肖特基二极管SBA120AS
更新时间 2024-07-24 17:03
阅读
产品概述

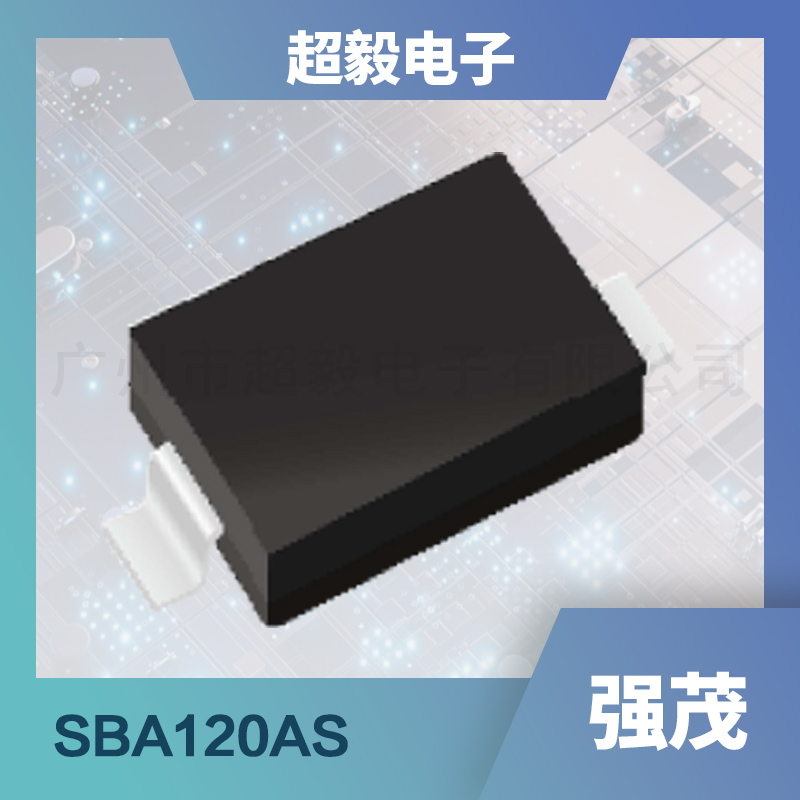

强茂肖特基二极管SBA120AS是一款专为低电压、高效率应用而设计的极致低正向电压肖特基整流器。采用SOD-123封装，这款二极管不仅体积小巧，而且性能卓越，是众多低功率消耗应用的理想选择。
SBA120AS严格遵循欧盟RoHS 2.0标准，采用环保的绿色成型化合物，确保产品的绿色环保与安全性。其超低的正向电压特性和快速的开关速度，使得SBA120AS在多种电子设备中展现出卓越的性能。
应用领域
强茂肖特基二极管SBA120AS凭借其独特的性能优势，广泛应用于以下领域：
- 低压整流：在需要低电压整流的应用场景中，如电池充电器、电源适配器等，SBA120AS能显著提升能源转换效率。
- 极性保护：在电路设计中作为反向极性保护元件，有效防止因极性错误导致的设备损坏。
- 低功耗应用：如智能穿戴设备、便携式电子产品等，SBA120AS的低功耗特性有助于延长设备电池寿命。
- 工业自动化：在工业自动化控制系统中的小型电源模块和电机驱动器中，SBA120AS以其高效能和可靠性助力系统稳定运行。
特征优势
- 极致低正向电压：显著降低正向压降，减少能量损失，提高能源转换效率。
- 快速开关速度：快速响应电流变化，提高系统动态性能。
- 绿色环保：符合RoHS 2.0标准，采用绿色成型化合物，符合现代环保趋势。
- 小型化封装：SOD-123封装形式，体积小巧，便于集成安装。
- 宽温度范围：支持-55°C至+150°C的工作结温范围，适应各种环境条件。
主要参数
| 参数名称 | 符号 | 测试条件 | SBA120AS (TYP. / MAX.) | 单位 |
|---|---|---|---|---|
| 最大重复峰值反向电压 | V RRM | - | 20 / - | V |
| 最大RMS电压 | V RMS | - | 14 / - | V |
| 最大直流阻断电压 | V R | - | 20 / - | V |
| 最大平均正向整流电流 | I F(AV) | - | 1 / - | A |
| 峰值正向浪涌电流（8.3ms单半正弦波） | I FSM | 叠加在额定负载上 | 10 / - | A |
| 典型热阻（结到引线） | R θJC | 注释2 | 100 / - | °C/W |
| 典型热阻（结到环境） | R θJA | 注释1 | 510 / - | °C/W |
| 工作结温范围 | T J | - | -55 / +150 | °C |
| 存储温度范围 | T STG | - | -55 / +150 | °C |
| 正向电压（T J = 25°C） | V F | I F = 10mA | 0.22 / 0.35 | V |
| I F = 0.5A | - / - | V | ||
| I F = 1A | - / 0.45 | V | ||
| 正向电压（T J = 125°C） | V F | I F = 10mA | 0.09 / 0.27 | V |
| I F = 0.5A | - / - | V | ||
| 反向电流（T J = 25°C） | I R | V R = 10V | 7.5 / - | μA |
| V R = 20V | - / - | μA |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
