肖特基二极管
强茂肖特基二极管SBA130AS
更新时间 2024-07-24 17:03
阅读
产品概述

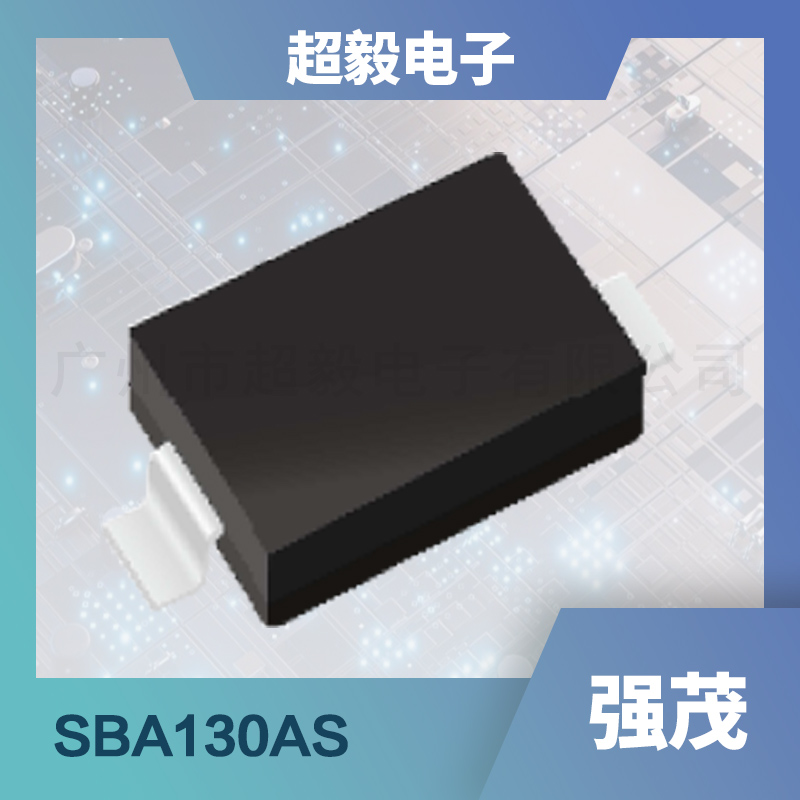

强茂肖特基二极管SBA130AS是一款专为高性能、低电压应用设计的整流器，拥有超低正向电压和快速开关速度的特点。这款二极管采用SOD-123封装，具备紧凑的尺寸和出色的电气性能，成为电子设计中不可或缺的一部分。
SBA130AS不仅满足欧盟RoHS 2.0标准，还采用环保的绿色成型化合物，展现出其在节能减排方面的努力与贡献。其卓越的性能，使其在各类需要低功耗和高效率转换的应用中大放异彩。
应用领域
强茂肖特基二极管SBA130AS因其独特的特性和广泛的适应性，被广泛应用于以下领域：
- 低电压整流：在电源适配器、DC-DC转换器等需要稳定电压输出的电路中，SBA130AS能显著提高能源转换效率。
- 极性保护：防止电路因反接电源而导致的损坏，是电源设计中的重要安全元件。
- 低功耗电子产品：如智能手表、平板电脑等便携式设备，其低功耗特性有助于延长电池使用寿命。
- 工业自动化与通信：在电机驱动、传感器电源、通信设备电源等场景中，SBA130AS的高效性和可靠性保障了设备的稳定运行。
特征优势
- 超低正向电压：显著减少能量损耗，提高转换效率，为电子设备提供更高效的电源管理。
- 快速开关速度：优化系统响应时间，提高电路的动态性能，适应高频信号的处理需求。
- 环保绿色：符合RoHS 2.0标准，采用绿色成型化合物，为地球环保事业贡献力量。
- 小体积封装：SOD-123封装设计，占用空间小，便于PCB布局和安装。
- 宽温度范围：支持-55°C至+150°C的工作结温，适应各种严酷环境条件。
主要参数
| 参数名称 | 符号 | 测试条件 | SBA130AS (TYP. / MAX.) | 单位 |
|---|---|---|---|---|
| 最大重复峰值反向电压 | V RRM | - | 30 / - | V |
| 最大RMS电压 | V RMS | - | 21 / - | V |
| 最大直流阻断电压 | V R | - | 30 / - | V |
| 最大平均正向整流电流 | I F(AV) | - | 1 / - | A |
| 峰值正向浪涌电流（8.3ms单半正弦波） | I FSM | 叠加在额定负载上 | 10 / - | A |
| 典型热阻（结到引线） | R θJC | 注释2 | 100 / - | °C/W |
| 典型热阻（结到环境） | R θJA | 注释1 | 510 / - | °C/W |
| 工作结温范围 | T J | - | -55 / +150 | °C |
| 存储温度范围 | T STG | - | -55 / +150 | °C |
| 正向电压（T J = 25°C） | V F | I F = 10mA | 0.22 / 0.36 | V |
| I F = 0.5A | - / - | V | ||
| I F = 1A | - / 0.47 | V | ||
| 正向电压（T J = 125°C） | V F | I F = 10mA | 0.09 / 0.27 | V |
| I F = 0.5A | - / - | V | ||
| 反向电流（T J = 25°C） | I R | V R = 10V |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
