强茂肖特基二极管SBA140AS
更新时间 2024-07-24 17:03
阅读
产品概述
强茂肖特基二极管SBA140AS是一款专为低压整流设计的高效能二极管，其超低正向电压（VF）和低功率损耗特性，使得它在众多电路中表现出色。

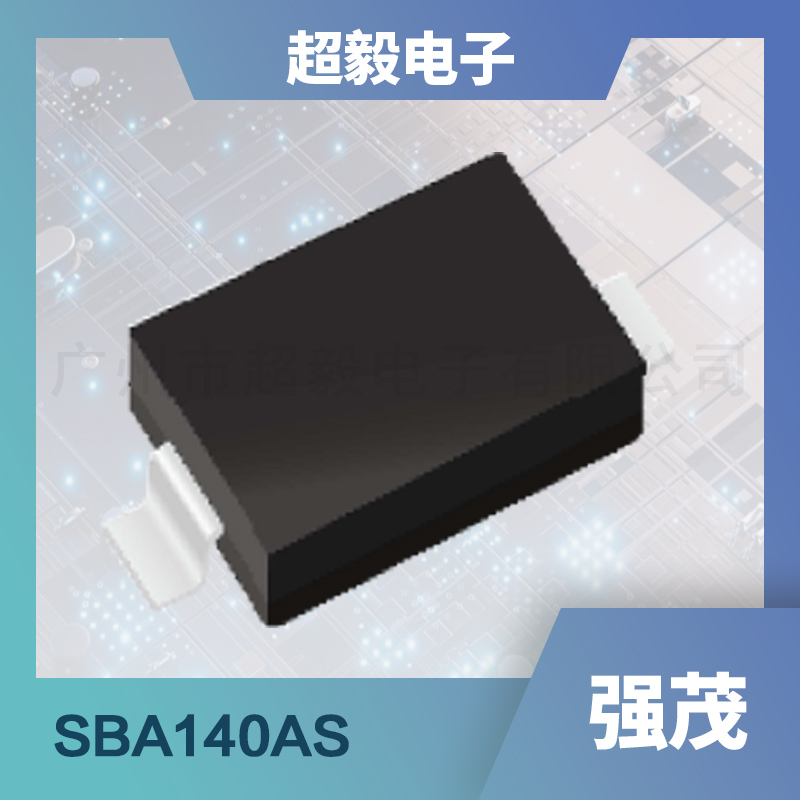

该二极管采用表面贴装（SOD-123）封装，符合欧盟RoHS 2.0标准，且使用绿色环保的模塑化合物，符合IEC 61249标准，展现了其在环保方面的卓越追求。
应用领域
- 低压整流：SBA140AS在需要低压整流的应用场景中表现出色，如电源适配器、电源模块等。
- 反向极性保护：其高性能特性使得它在反向极性保护电路中也能发挥重要作用，保护电路免受反向电压的损害。
- 低功耗应用：对于追求低功耗的电子产品，如便携式设备、智能家居设备等，SBA140AS是理想的选择。
特征优势
- 超低正向电压（VF）：在相同电流条件下，SBA140AS的正向电压更低，从而减少了能量损耗，提高了整体效率。
- 快速切换速度：适用于需要快速响应的电路，确保信号的及时传输和处理。
- 环保封装：采用符合RoHS 2.0标准的无铅封装和绿色模塑化合物，符合现代电子产品对环保的要求。
- 广泛的温度范围：从-55°C到+150°C的宽工作温度范围，确保了产品的稳定性和可靠性。
主要参数
| 参数名称 | 符号 | SBA140AS 典型值 | SBA140AS 最大值 |
|---|---|---|---|
| 最大重复峰值反向电压 | V_RRM | 40 V | - |
| 最大均方根电压 | V_RMS | 28 V | - |
| 最大直流阻断电压 | V_R | 40 V | - |
| 最大平均正向整流电流 | I_F(AV) | 1 A | - |
| 峰值正向浪涌电流（8.3ms） | I_FSM | - | 10 A |
| 典型热阻（结到壳） | R_θJC | 100 °C/W | - |
| 典型热阻（结到环境，带散热器） | R_θJA | 510 °C/W | - |
| 正向电压（V_F）@ I_F = 10mA, T_J = 25°C | 0.23 V | 0.51 V | |
| 正向电压（V_F）@ I_F = 0.5A, T_J = 25°C | 0.36 V | - | |
| 正向电压（V_F）@ I_F = 1A, T_J = 25°C | 0.47 V | - | |
| 反向电流（I_R）@ V_R = 20V, T_J = 25°C | 100 μA | - | |
| 反向电流（I_R）@ V_R = 40V, T_J = 25°C | 3.6 mA | - | |
| 反向电流（I_R）@ V_R = 40V, T_J = 125°C | 2.3 mA |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
