强茂肖特基二极管SBA220AH
更新时间 2024-07-23 17:03
阅读
产品概述
强茂肖特基二极管SBA220AH是一款专为低压整流应用设计的二极管，支持20至40V的电压范围和高达2A的电流处理能力。

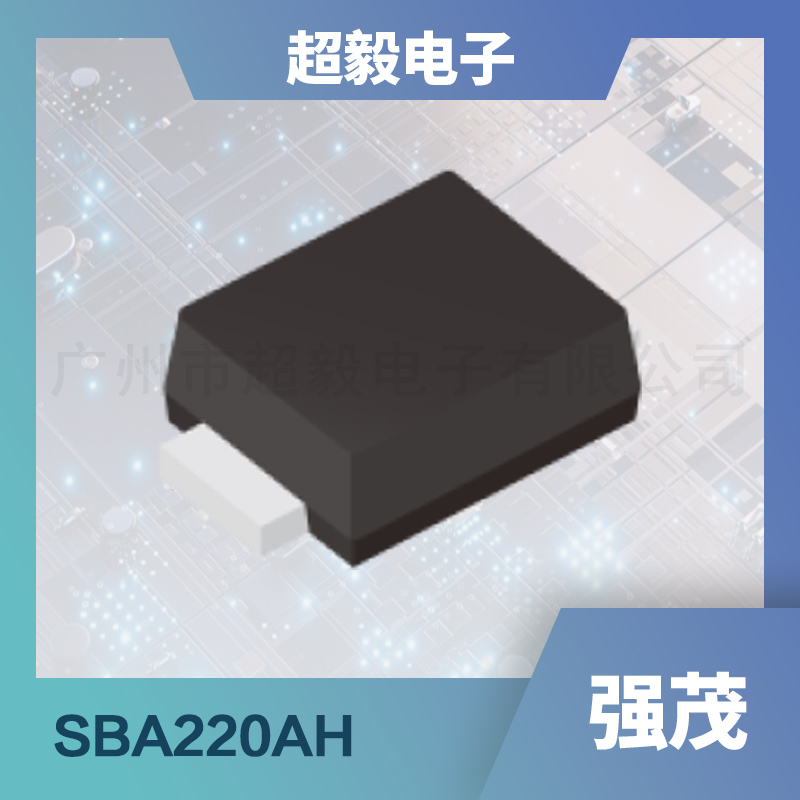

它采用了SOD-123HE表面贴装封装，不仅体积小、重量轻（约0.0184克），而且符合欧盟RoHS 2.0标准，使用绿色环保的模塑化合物，体现了对环境保护的承诺。
应用领域
- 低压整流：SBA220AH特别适用于需要低压整流功能的电路，如电源适配器、DC/DC转换器、LED照明驱动等。
- 反向极性保护：在电子设备中，它能够有效防止反向电压对电路造成的损害，提供可靠的反向极性保护。
- 低功耗应用：由于其超低正向电压和快速切换速度，SBA220AH非常适合低功耗要求的电子设备，如便携式设备、智能穿戴设备等。
特征优势
- 超低正向电压：SBA220AH的正向电压极低，减少了能量损耗，提高了电源转换效率。
- 快速切换速度：该二极管具备快速切换能力，适用于需要快速响应的电路环境。
- 环保封装：符合RoHS 2.0标准的无铅封装和绿色模塑化合物，满足现代电子产品对环保材料的需求。
- 宽工作温度范围：支持-55°C至+150°C的工作温度，确保在各种极端环境下均能稳定工作。
- 高可靠性：经过严格测试和优化设计，SBA220AH展现出卓越的可靠性和耐用性。
主要参数
以下是强茂肖特基二极管SBA220AH的详细参数列表：
| 参数名称 | 符号 | SBA220AH 典型值 | SBA220AH 最大值 |
|---|---|---|---|
| 最大重复峰值反向电压 | V_RRM | 20 V | 20 V |
| 最大均方根电压 | V_RMS | 14 V | - |
| 最大直流阻断电压 | V_R | 20 V | - |
| 最大平均正向整流电流 | I_F(AV) | 2 A | - |
| 峰值正向浪涌电流（8.3ms） | I_FSM | - | 30 A |
| 典型热阻（结到壳） | R_θJC | 20 °C/W | - |
| 典型热阻（结到环境，无散热器） | R_θJA | 185 °C/W | - |
| 正向电压（V_F）@ I_F = 10mA, T_J = 25°C | 0.21 V | 0.33 V | |
| 正向电压（V_F）@ I_F = 2A, T_J = 25°C | 0.46 V | 0.53 V | |
| 正向电压（V_F）@ I_F = 10mA, T_J = 125°C | 0.09 V | 0.24 V | |
| 正向电压（V_F）@ I_F = 2A, T_J = 125°C | - | 0.27 V | |
| 反向电流（I_R）@ V_R = 10V, T_J = 25°C | 14 μA | - | |
| 反向电流（I_R）@ V_R = 40V, T_J = 25°C | 100 μA | 16 mA | |
| 反向电流（I_R）@ V_R = 40V, T_J = 125°C | 5.6 mA | - |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
