强茂肖特基二极管SBA230AH
更新时间 2024-07-23 17:03
阅读
产品概述
强茂肖特基二极管SBA230AH是一款专为中低压整流应用设计的高性能二极管。它支持高达30V的电压范围和最大2A的电流处理能力，能够满足多种电路需求。

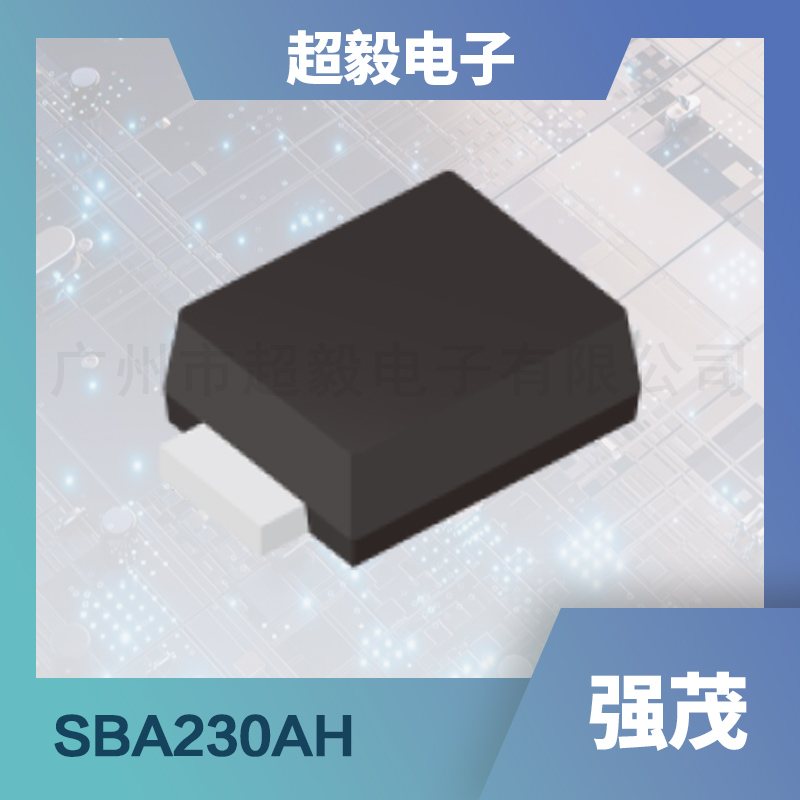

采用SOD-123HE表面贴装封装，不仅体积小巧、重量轻（约0.0184克），而且符合欧盟RoHS 2.0标准，使用绿色环保的模塑化合物，符合现代电子产品对环保材料的要求。
应用领域
- 中低压整流：SBA230AH在中低压整流电路中表现出色，广泛应用于电源适配器、DC/DC转换器、LED照明驱动等领域。
- 反向极性保护：它能够提供可靠的反向极性保护，防止反向电压对电路造成损害，适用于各种需要反向保护的电子设备。
- 低功耗应用：凭借其超低正向电压和快速切换速度，SBA230AH特别适用于低功耗要求的便携式设备、智能穿戴设备等场景。
特征优势
- 超低正向电压：SBA230AH的正向电压极低，显著减少了能量损耗，提高了电源转换效率。
- 快速切换速度：该二极管具备出色的快速切换能力，适用于需要高速响应的电路环境。
- 环保封装：符合RoHS 2.0标准的无铅封装和绿色模塑化合物，确保了产品的环保性。
- 宽工作温度范围：支持-55°C至+150°C的工作温度，确保在各种极端环境下均能稳定工作。
- 高可靠性：经过严格的质量控制和测试，SBA230AH展现出卓越的可靠性和耐用性。
主要参数
以下是强茂肖特基二极管SBA230AH的详细参数列表：
| 参数名称 | 符号 | SBA230AH 典型值 | SBA230AH 最大值 |
|---|---|---|---|
| 最大重复峰值反向电压 | V_RRM | 30 V | 30 V |
| 最大均方根电压 | V_RMS | 21 V | - |
| 最大直流阻断电压 | V_R | 30 V | - |
| 最大平均正向整流电流 | I_F(AV) | 2 A | - |
| 峰值正向浪涌电流（8.3ms） | I_FSM | - | 30 A |
| 典型热阻（结到壳） | R_θJC | 20 °C/W | - |
| 典型热阻（结到环境，无散热器） | R_θJA | 185 °C/W | - |
| 正向电压（V_F）@ I_F = 10mA, T_J = 25°C | 0.21 V | 0.34 V | |
| 正向电压（V_F）@ I_F = 2A, T_J = 25°C | 0.49 V | 0.53 V | |
| 正向电压（V_F）@ I_F = 10mA, T_J = 125°C | 0.09 V | 0.26 V | |
| 正向电压（V_F）@ I_F = 2A, T_J = 125°C | - | 0.27 V | |
| 反向电流（I_R）@ V_R = 10V, T_J = 25°C | 极低（未具体给出） | - | |
| 反向电流（I_R）@ V_R = 40V, T_J = 25°C | 100 μA | 16 mA | |
| 反向电流（I_R）@ V_R = 40V, T_J = |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
