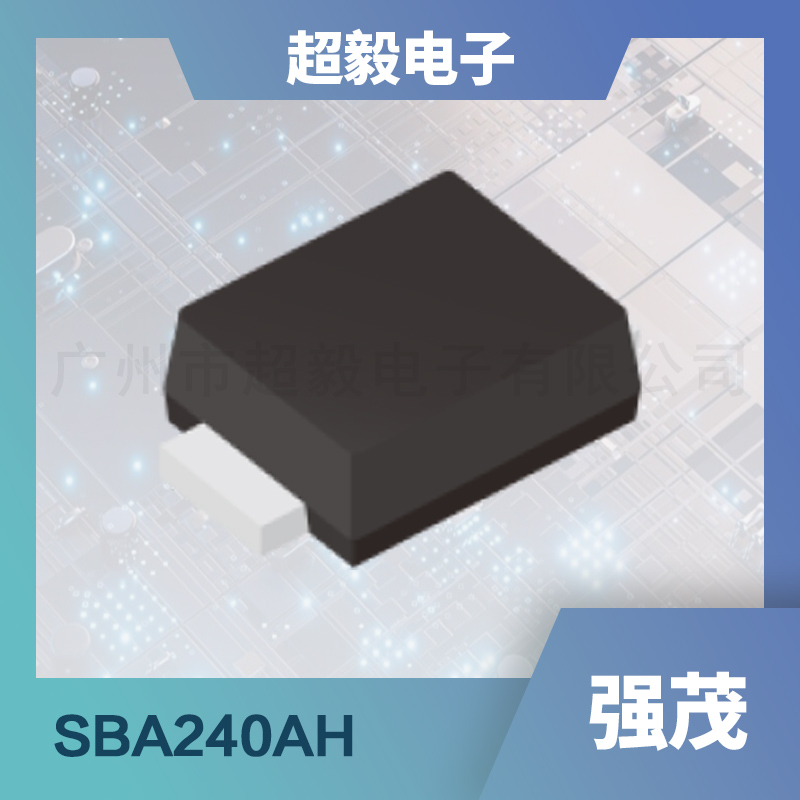

强茂肖特基二极管SBA240AH
更新时间 2024-07-23 17:03
阅读
产品概述
强茂肖特基二极管SBA240AH是一款专为中到高电压整流设计的二极管，支持高达40V的电压和最大2A的电流，满足各种中高压电路的需求。
其采用SOD-123HE表面贴装封装，不仅体积小、重量轻（约0.0184克），还符合欧盟RoHS 2.0标准，确保产品的绿色环保性。
应用领域
- 中高电压整流：SBA240AH在中高电压整流电路中表现出色，适用于电源适配器、DC/DC转换器、太阳能电池板逆变器等多种场景。
- 反向极性保护：能够有效防止反向电压对电路的损害，是保护电子设备的理想选择。
- 低功耗应用：其超低正向电压和快速切换速度，使得SBA240AH特别适用于对功耗有严格要求的便携式设备、智能设备等领域。
特征优势
- 超低正向电压：显著减少能量损耗，提高电源转换效率，适用于高效能电路设计。
- 快速切换速度：能够满足高速电路的需求，确保信号的快速传输和处理。
- 环保封装：符合RoHS 2.0标准，使用绿色模塑化合物，为电子产品的环保贡献一份力量。
- 宽工作温度范围：支持-55°C至+150°C的工作温度，确保在极端环境下也能稳定工作。
- 高可靠性：经过严格的质量控制和测试，确保产品的高可靠性和耐用性。
主要参数（表格形式）
以下是强茂肖特基二极管SBA240AH的详细参数列表，帮助您更全面地了解其性能特点：
| 参数名称 | 符号 | SBA240AH 典型值 | SBA240AH 最大值 |
|---|---|---|---|
| 最大重复峰值反向电压 | V_RRM | 40 V | 40 V |
| 最大均方根电压 | V_RMS | 28 V | - |
| 最大直流阻断电压 | V_R | 40 V | - |
| 最大平均正向整流电流 | I_F(AV) | 2 A | - |
| 峰值正向浪涌电流（8.3ms） | I_FSM | - | 30 A |
| 典型热阻（结到壳） | R_θJC | 20 °C/W | - |
| 典型热阻（结到环境，无散热器） | R_θJA | 185 °C/W | - |
| 正向电压（V_F）@ I_F = 10mA, T_J = 25°C | 0.22 V | 0.37 V | |
| 正向电压（V_F）@ I_F = 2A, T_J = 25°C | 0.53 V | - | |
| 正向电压（V_F）@ I_F = 10mA, T_J = 125°C | 0.10 V | 0.27 V | |
| 正向电压（V_F）@ I_F = 2A, T_J = 125°C | - | 0.27 V | |
| 反向电流（I_R）@ V_R = 10V, T_J = 25°C | 极低（未具体给出） | - | |
| 反向电流（I_R）@ V_R = 40V, T_J = 25°C | 100 μA | 16 mA | |
| 反向电流（I_R）@ V_R = 40V, T_J = 125°C | 2.3 mA | 5.6 mA |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
