强茂肖特基二极管SBA320AH
更新时间 2024-07-22 17:03
阅读
产品概述
强茂肖特基二极管SBA320AH是一款专为低压整流设计的二极管，其电压范围覆盖20-40V，最大平均正向整流电流可达3A，适用于多种低功耗应用场景。

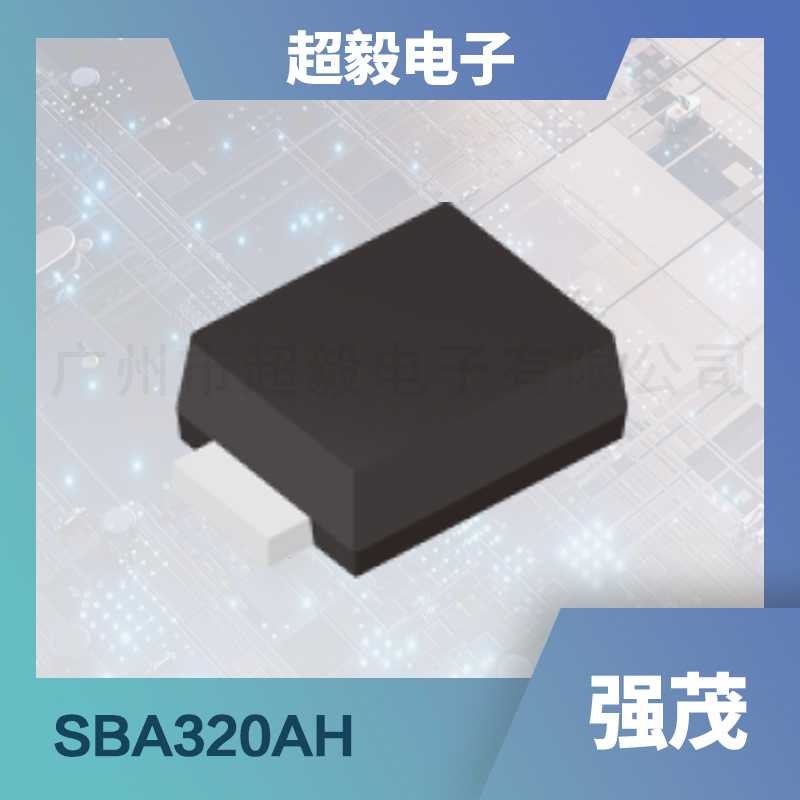

该产品采用表面贴装封装（SOD-123HE），符合欧盟RoHS 2.0标准，无铅环保，同时采用绿色成型化合物，符合IEC 61249标准，确保产品的可靠性和环保性。
应用领域
SBA320AH二极管因其卓越的性能，广泛应用于以下领域：
- 低压整流：在需要稳定电压输出的电路中，SBA320AH能够有效降低正向压降，提高整流效率。
- 极性保护：在电源电路中，SBA320AH可用于防止反向电压接入，保护电路免受损坏。
- 低功耗应用：由于其低功率损耗特性，SBA320AH特别适用于对功耗有严格要求的电子设备，如便携式设备、智能家居系统等。
特征优势
- 超低正向压降：SBA320AH在正向导通时具有极低的电压降，有助于减少能量损失，提高系统效率。
- 低功率损耗：低正向压降和低反向电流共同作用下，使得SBA320AH在工作过程中功率损耗极低，有助于延长设备使用寿命。
- 快速切换速度：该二极管具备快速切换能力，能够迅速响应电路中的变化，确保电路的稳定性和可靠性。
- 环保无铅：符合欧盟RoHS 2.0标准，采用绿色成型化合物，符合环保要求，适合全球范围内的应用。
主要参数（表格形式）
以下是强茂肖特基二极管SBA320AH的主要参数表格，详细列出了其在不同条件下的性能表现：
| 参数名称 | 符号 | 测试条件 | SBA320AH | 单位 |
|---|---|---|---|---|
| 最大重复峰值反向电压 | V RRM | - | 20-40 | V |
| 最大均方根电压 | V RMS | - | 14-28 | V |
| 最大直流阻断电压 | V R | - | 20-40 | V |
| 最大平均正向整流电流 | I F(AV) | - | 3 | A |
| 峰值正向浪涌电流（8.3ms单半正弦波） | I FSM | 叠加在额定负载上 | 50 | A |
| 典型热阻（结到壳） | R θJ C | - | 20 | °C/W |
| 典型热阻（结到环境） | R θJ A | - | 185 | °C/W |
| 工作结温范围 | T J | -55至+150 | - | °C |
| 存储温度范围 | T STG | -55至+150 | - | °C |
| 正向电压（V F） | I F = 10mA, T J = 25°C | 0.19-0.21 | V | |
| I F = 1A, T J = 25°C | 0.32-0.35 | V | ||
| I F = 3A, T J = 25°C | 0.44-0.48 | V | ||
| I F = 10mA, T J = 125°C | 0.05-0.06 | V | ||
| I F = 1A, T J = 125°C | 0.24-0.27 | V |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
