强茂功率肖特基二极管SX3H15-AU
更新时间 2024-04-17 14:26
阅读
一、产品概述

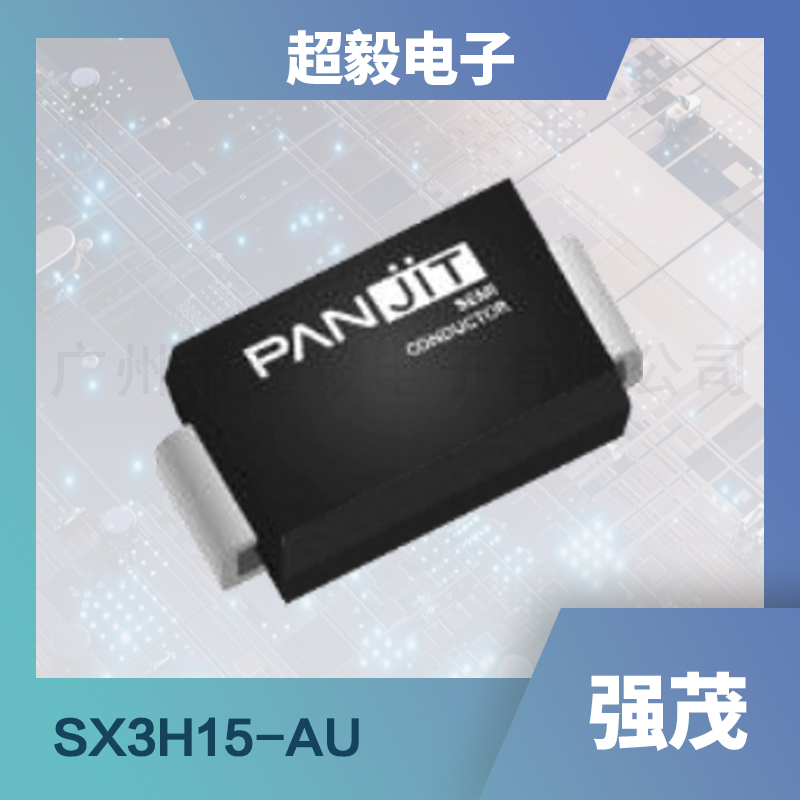

强茂功率肖特基二极管SX3H15-AU是一款表面贴装型超低漏电流肖特基势垒整流器。该产品专为自动化安装设计，具有低功率损耗、高效率以及高浪涌电流能力等特点。
二、应用领域
SX3H15-AU肖特基二极管广泛应用于各种电源管理系统中，包括但不限于通信设备、计算机硬件、消费电子产品以及工业自动化等领域。其高性能特性使得它成为需要高效、稳定电源转换和整流应用的理想选择。
三、特征优势
1. 低漏电流
SX3H15-AU具有极低的漏电流特性，有助于降低系统功耗，提高能源利用效率。
2. 高效率
通过优化设计和材料选择，该产品实现了高转换效率，减少了能量损失。
3. 高浪涌电流能力
其高浪涌电流能力使得SX3H15-AU在瞬时高电流冲击条件下仍能保持稳定性能。
4. 绿色环保
符合RoHS 2.0标准，无铅工艺，符合现代环保要求。
四、主要参数（表格形式）
| 参数 | 符号 | 极限值 | 单位 | 测试条件 |
|---|---|---|---|---|
| 最大反向重复峰值电压 | VRRM | 150 | V | TA = 25 oC |
| 最大RMS电压 | VRMS | 105 | V | TA = 25 oC |
| 最大直流阻断电压 | VDC | 150 | V | TA = 25 oC |
| 最大平均正向电流 | IF(AV) | 3 | A | TA = 25 oC |
| 峰值正向浪涌电流 | IFSM | 80 | A | 8.3 ms单半正弦波叠加在额定负载上 |
| 典型结电容 | CJ | 95 | pF | 测量频率1 MHZ，应用VR = 4 V |
| 典型热阻 | RθJA | 150 | oC/W | 安装在FR4 PCB上，单面铜 |
| 操作结温范围 | TJ | -55~175 | oC | |
| 存储温度范围 | TSTG | -55~175 | oC |
正向电压（VF）
| IF (A) | TJ (oC) | 典型值 (V) |
|---|---|---|
| 1 | 25 | 0.7 |
| 1.5 | 25 | 0.73 |
| 3 | 25 | - |
| 1 | 125 | 0.56 |
| 1.5 | 125 | 0.59 |
| 3 | 125 | 0.65 |
反向电流（IR）
| VR (V) | TJ (oC) | 典型值/极限值 (μA/mA) |
|---|---|---|
| 120 | 25 | 0.039 |
| 150 | 25 | -/0.5 |
| 150 | 125 | -/1 |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
