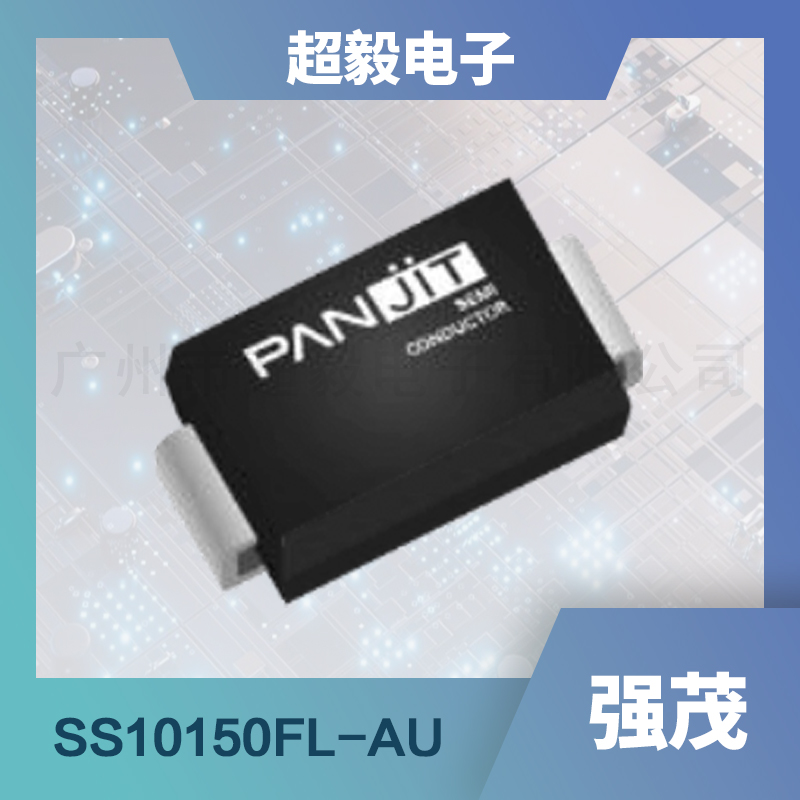

强茂功率肖特基二极管SS10150FL-AU
更新时间 2024-04-17 14:21
阅读
一、产品概述
强茂功率肖特基二极管SS10150FL-AU是一款高性能的表贴式肖特基势垒整流器。它具备低功率损耗、高效率等特性，在电力电子领域有广泛的应用。SS10150FL-AU的封装形式为SOD-123FL，适用于多种电路设计和应用需求。
二、应用领域
SS10150FL-AU二极管适用于多种应用场景，包括但不限于电源管理、电池充电与放电控制、直流电源转换等。其高效率和低损耗特性使得它在需要高效能量转换的场合表现出色，如电动车、通信设备、工业控制等领域。
三、特征优势
- 高效能转换：SS10150FL-AU二极管具有优异的能量转换效率，能够最大程度地减少能量损失，提高系统的整体效率。
- 高浪涌电流能力：该二极管能够承受较高的浪涌电流，保证电路在异常情况下的稳定运行。
- 环保标准：符合欧盟RoHS 2.0标准，无铅设计，满足绿色环保要求。
- 优异的热稳定性：其低热阻特性使得二极管在高温环境下也能保持稳定的性能。
四、主要参数
以下是SS10150FL-AU二极管的主要参数：
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 最大反向峰值电压 | VRRM | - | 150 | - | - | V |
| 最大RMS电压 | VRMS | - | - | 105 | - | V |
| 最大直流阻断电压 | VDC | - | 150 | - | - | V |
| 最大平均正向电流 | IF(AV) | - | - | 1 | - | A |
| 峰值正向浪涌电流 | IFSM | 8.3 ms单半正弦波叠加在额定负载上 | - | - | 30 | A |
| 典型结电容 | CJ | 1 MHz, 应用VR = 4 V | - | 40 | - | pF |
| 典型热阻 | RθJA | - | - | 200 | - | oC/W |
| 操作结温范围 | TJ | - | -55 | - | 150 | oC |
| 存储温度范围 | TSTG | - | -55 | - | 150 | oC |
| 正向电压 | VF | IF = 0.5 A, TJ = 25 oC | - | 0.75 | - | V |
| 正向电压 | VF | IF = 1 A, TJ = 25 oC | - | - | 0.85 | V |
| 反向电流 | IR | VR = 120 V, TJ = 25 oC | - | 0.15 | - | uA |
| 反向电流 | IR | VR = 150 V, TJ = 25 oC | - | - | 30 | uA |
| 反向电流 | IR | VR = 150 V, TJ = 125 oC | - | 110 | - | uA |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
