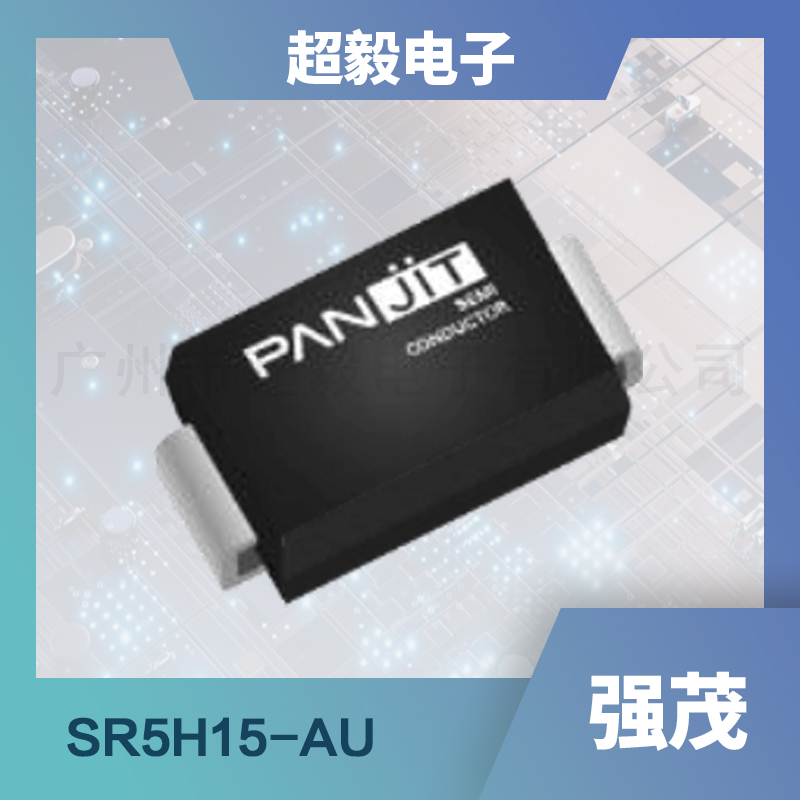

强茂功率肖特基二极管SR5H15-AU

更新时间 2024-04-18 14:31 阅读

一、产品概述

SR5H15-AU是一款表面贴装型超低反向电流肖特基势垒整流器，具有出色的电气性能和高可靠性。该二极管适用于多种应用场景，特别是在需要高效、低损耗的电源管理系统中。


二、应用领域

SR5H15-AU因其独特的性能和特点，被广泛应用于各种电力电子设备中。它可用于自动化装配，适用于高效、低损耗的电源管理系统，如开关电源、逆变器、电动车充电器等。此外，由于其高浪涌电流能力，它还可以用于需要承受瞬间高电流的场合，如电机驱动和照明系统等。

三、特征优势

SR5H15-AU二极管具有多项显著优势。首先，其低泄漏电流特性有助于减少能源消耗，提高设备效率。其次，它的高功率处理能力使得在高电流、高电压环境下也能稳定运行。此外，该二极管还具有高浪涌电流能力，能够在瞬间高电流冲击下保持稳定的性能。最后，它的环保设计和绿色制造理念，符合现代电子设备对环保性能的要求。

四、主要参数

以下是以表格形式展示的SR5H15-AU二极管的主要参数：

参数类别	参数名称	符号	极限值	单位
最大额定值	最大反向峰值电压	VRRM	150	V
	最大均方根电压	VRMS	105	V
	最大直流阻断电压	VDC	150	V
	最大平均正向电流	IF(AV)	5	A
	峰值正向浪涌电流	IFSM	150	A
典型值	结电容（1 MHz, VR=4 V）	CJ	130	pF
热特性	典型热阻（RθJA）	RθJA	135	°C/W
	典型热阻（RθJC）	RθJC	18	°C/W
	典型热阻（RθJL）	RθJL	26	°C/W
工作温度范围	结温范围	TJ	-55~175	°C
存储温度范围	存储温度	TSTG	-55~175	°C

请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。

如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
