强茂中压mos管PJQ5562A-AU
更新时间 2024-09-26 11:00
阅读
一、产品概述

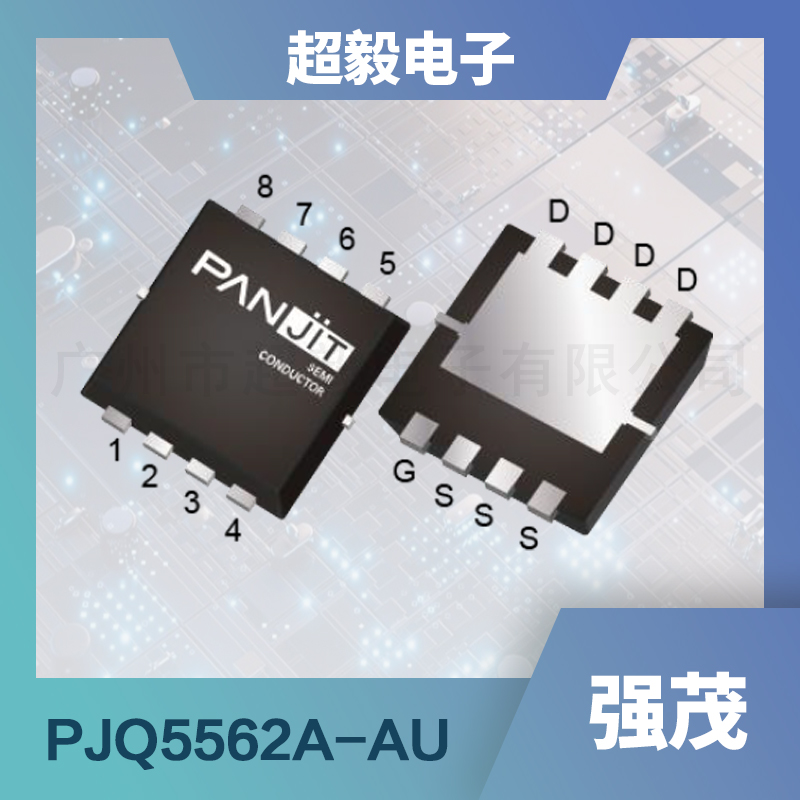

PJQ5562A-AU是强茂公司精心打造的一款60V N沟道增强型MOSFET，采用先进的DFN5060-8L封装技术，具备高电流密度和低导通电阻的特点。
该MOS管不仅通过了AEC-Q101汽车级认证，还严格遵循欧盟RoHS 2.0环保标准，确保了其在汽车电子、工业控制等领域的广泛应用。
二、应用领域
PJQ5562A-AU MOS管的应用领域极为广泛，包括但不限于：
- 汽车电子：用于电池管理系统、电机驱动控制器等，提高车辆动力系统的效率和可靠性。
- 工业控制：在自动化生产线、机器人控制系统中，负责高效能的电力转换和控制。
- 电源管理：在开关电源、UPS等设备中，提供稳定的电流控制和保护功能。
- 通信设备：在基站电源、数据中心等，确保电力供应的稳定性和可靠性。
三、特征优势
- 高电流承载能力：PJQ5562A-AU的额定连续漏极电流高达89A，能够满足高电流应用场景的需求。
- 低导通内阻：在V_GS=10V、I_D=20A的条件下，导通内阻仅为5.9mΩ以下，有助于减少能量损耗，提高系统效率。
- 良好的热稳定性：热阻（R_θJC）为1.8°C/W，结合其高效的散热设计，确保MOS管在高温环境下的稳定运行。
- 快速开关特性：低开启延迟时间和关断时间，有助于提升电路的动态响应速度和整体性能。
- 环保节能：采用无铅封装材料，符合欧盟RoHS 2.0环保标准，助力绿色电子产业的发展。
四、主要参数
以下表格详细列出了PJQ5562A-AU的主要参数，以便您更直观地了解这款MOS管的性能特点：
| 参数名称 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 漏源电压 | V_DS | - | 60 | - | - | V |
| 栅源电压 | V_GS | - | -20 | - | 20 | V |
| 连续漏极电流（T_C=25°C） | I_D | - | - | - | 89 | A |
| 连续漏极电流（T_C=100°C） | I_D | - | - | - | 63 | A |
| 脉冲漏极电流（T_C=25°C） | I_DM | - | - | - | 356 | A |
| 功耗（T_C=25°C） | P_D | - | - | - | 83 | W |
| 功耗（T_C=100°C） | P_D | - | - | - | 42 | W |
| 栅极阈值电压 | V_GS(th) | V_DS=V_GS, I_D=250uA | 1.5 | 2.1 | 3 | V |
| 漏源导通内阻 | R_DS(on) | V_GS=10V, I_D=20A | - | 4.7 | 5.9 | mΩ |
| 漏源导通内阻 | R_DS(on) | V_GS=4.5V, I_D=10A | - | 7.3 | 9.5 | mΩ |
| 零栅极电压漏极电流 | I_DSS | V_DS=60V, V_GS=0V | - | - | 1 | μA |
| 栅源泄漏电流 | I_GSS | V_GS=±20V, V_DS=0V | - | - | ±100 | nA |
| 总栅极电荷 | Q_g | V_DS=30V, I_D=20A, V_GS=10V | - | 40 | 52 | nC |
| 输入电容 | C_iss | V_DS=30V, V_GS=0V, f=1MHz | - | 2039 | 2650 | pF |
| 输出电容 | C_oss | - | - | 695 | 973 | pF |
| 反向传输电容 | C_rss | - | - | 91 | - | pF |
| 栅极电阻 | R_g | f=1MHz | - | 0.88 | - | Ω |
| 开启延迟时间 | t_d(on) | V_DS=30V, I_D=20A, V_GS=10V, R_G=3Ω | - | 9 | - | ns |
| 开启上升时间 | t_r | - | - | 35 | - | ns |
| 关断延迟时间 | t_d(off) | - | - | 29 | - | ns |
| 关断下降时间 | t_f | - | - | 59 | - | ns |
| 二极管正向电流 | I_S | T_C=25°C | - | - | 89 | A |
| 脉冲二极管正向电流 | I_SM | - | - | - | 356 | A |
| 二极管正向电压 | V_SD | I_S=20A, V_GS=0V | - | 0.8 | 1.3 | V |
| 反向恢复时间 | T_rr | V_DD=30V, V_GS=0V, I_S=20A, dI_S/dt=100A/us | - | 37 | - | ns |
| 反向恢复电荷 | Q_rr | - | - | 18 | - | nC |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
