强茂中压mos管PJQ5562A
更新时间 2024-09-25 11:00
阅读
一、产品概述

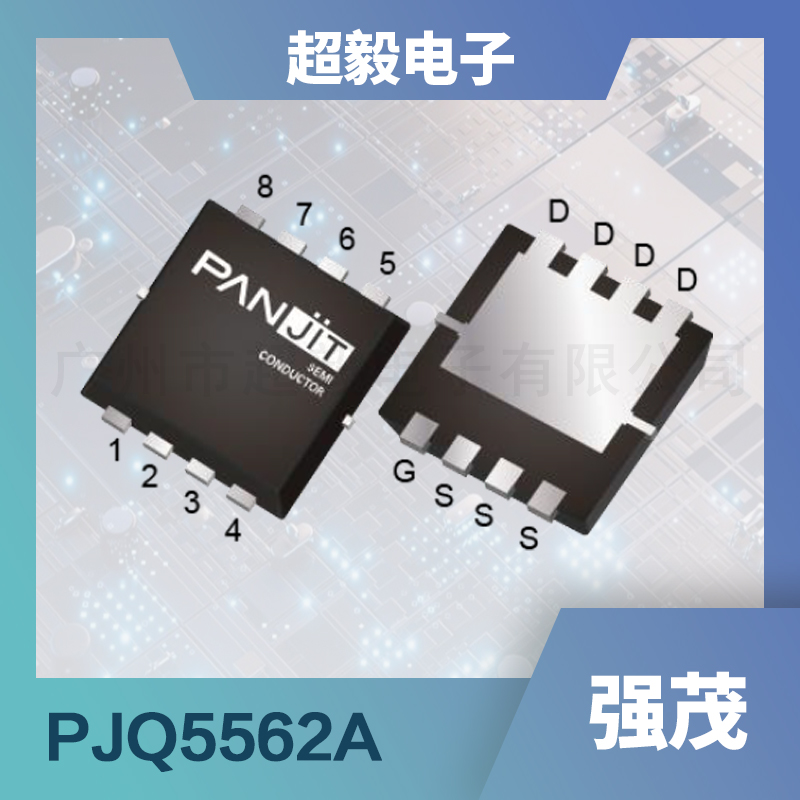

PJQ5562A是强茂公司生产的一款60V N沟道增强型MOSFET,采用DFN5060-8L封装形式,额定电流高达83A。
该MOS管不仅具备高电流承载能力和低导通内阻,还拥有出色的热稳定性和可靠性,能够满足各种复杂应用场景的需求。
二、应用领域
PJQ5562A MOS管的应用领域广泛,包括但不限于电动汽车、工业自动化、电源管理、通信设备以及消费电子等领域。其高效能的特点使得在电池管理系统、电机驱动、开关电源等关键应用中能够发挥重要作用,提升设备整体性能和稳定性。
三、特征优势
- 高电流承载能力:PJQ5562A的额定电流高达83A,能够满足高电流应用场景的需求。
- 低导通内阻:在V_GS=10V、I_D=20A的条件下,导通内阻仅为5.9mΩ以下,有助于减少能量损耗,提高系统效率。
- 出色的热稳定性:热阻(R_θJC)为1.8°C/W,能够有效降低元件温度,确保长期稳定运行。
- 环保节能:符合欧盟RoHS 2.0环保标准,采用绿色环保材料制造,助力可持续发展。
四、主要参数
以下表格详细列出了PJQ5562A的主要参数:
参数名称 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|---|
漏源电压 | V_DS | - | 60 | - | - | V |
栅源电压 | V_GS | - | -20 | - | 20 | V |
连续漏极电流(T_C=25°C) | I_D | - | - | - | 83 | A |
连续漏极电流(T_C=100°C) | I_D | - | - | - | 53 | A |
脉冲漏极电流(T_C=25°C) | I_DM | - | - | - | 332 | A |
功耗(T_C=25°C) | P_D | - | - | - | 69 | W |
功耗(T_C=100°C) | P_D | - | - | - | 28 | W |
栅极阈值电压 | V_GS(th) | V_DS=V_GS, I_D=250uA | 1.5 | 2.1 | 3 | V |
漏源导通内阻 | R_DS(on) | V_GS=10V, I_D=20A | - | 4.7 | 5.9 | mΩ |
漏源导通内阻 | R_DS(on) | V_GS=4.5V, I_D=10A | - | 7.3 | 9.5 | mΩ |
零栅极电压漏极电流 | I_DSS | V_DS=60V, V_GS=0V | - | - | 1 | μA |
栅源泄漏电流 | I_GSS | V_GS=±20V, V_DS=0V | - | - | ±100 | nA |
总栅极电荷 | Q_g | V_DS=30V, I_D=20A, V_GS=10V | - | 40 | 52 | nC |
输入电容 | C_iss | V_DS=30V, V_GS=0V, f=1MHz | - | 2039 | 2650 | pF |
输出电容 | C_oss | - | - | 695 | 973 | pF |
反向传输电容 | C_rss | - | - | 91 | - | pF |
栅极电阻 | R_g | f=1MHz | - | 0.88 | - | Ω |
开启延迟时间 | t_d(on) | V_DS=30V, I_D=20A, V_GS=10V, R_G=3Ω | - | 9 | - | ns |
开启上升时间 | t_r | - | - | 35 | - | ns |
关断延迟时间 | t_d(off) | - | - | 29 | - | ns |
关断下降时间 | t_f | - | - | 59 | - | ns |
二极管正向电流 | I_S | T_C=25°C | - | - | 83 | A |
脉冲二极管正向电流 | I_SM | - | - | - | 332 | A |
二极管正向电压 | V_SD | I_S=20A, V_GS=0V | - | 0.8 | 1.3 | V |
反向恢复时间 | T_rr | V_DD=30V, V_GS=0V, I_S=20A, dI_S/dt=100A/us | - | 37 | - | ns |
反向恢复电荷 | Q_rr | - | - | 18 | - | nC |
请注意,以上数据为强茂规格书数据,仅供参考,实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问,请咨询超毅电子相关技术人员,超毅电子是台湾强茂代理商。
