强茂中压mos管PJQ4594P-AU
更新时间 2024-09-25 11:00
阅读
一、产品概述
PJQ4594P-AU是强茂公司推出的一款高性能N沟道增强型MOSFET，额定电压高达150V，额定电流可达18A。

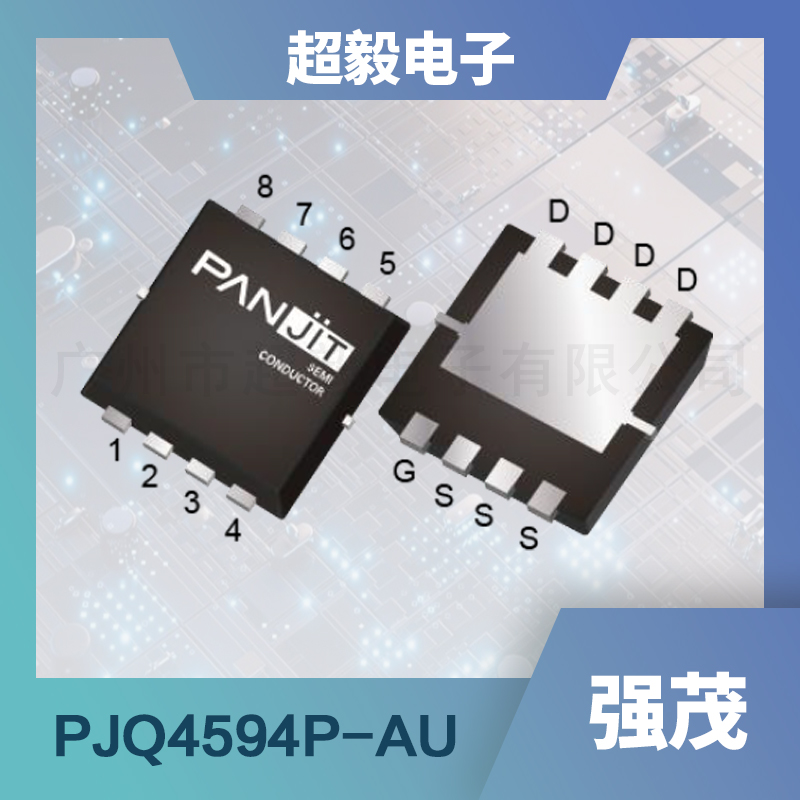

其采用DFN3333-8L封装形式，具有出色的热稳定性和电气性能，能够满足多种复杂电路的需求。
此外，PJQ4594P-AU还符合AEC-Q101标准，并采用无铅环保材料制造，符合欧盟RoHS 2.0标准，体现了强茂公司对环保和可持续发展的承诺。
二、应用领域
PJQ4594P-AUMOS管凭借其卓越的性能，广泛应用于各种电子设备中。在电动汽车、混合动力汽车、工业自动化、通信设备等领域，PJQ4594P-AU能够提供稳定的电流控制和高效的能量转换，帮助设备实现更高效的运行。此外，在电源管理、电机驱动和电池保护等方面，PJQ4594P-AU也展现出了其独特的优势。
三、特征优势
- 低内阻：PJQ4594P-AU的导通内阻（R_DS(ON)）在V_GS=10V、I_D=10A条件下低至50mΩ以下，有助于减少能量损耗，提高系统效率。
- 高电压承受能力：额定电压高达150V，适用于高电压应用场景。
- 出色的热稳定性：热阻（R_θJC）仅为3.7°C/W，有助于降低元件温度，延长使用寿命。
- 环保材料：采用无铅环保材料制造，符合欧盟RoHS 2.0标准，更加环保和可持续。
四、主要参数
| 参数名称 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 漏源电压 | V_DS | - | 150 | - | - | V |
| 栅源电压 | V_GS | - | -20 | - | 20 | V |
| 连续漏极电流（T_C=25°C） | I_D | - | - | - | 18 | A |
| 连续漏极电流（T_C=100°C） | I_D | - | - | - | 13 | A |
| 脉冲漏极电流（T_C=25°C） | I_DM | - | - | - | 50 | A |
| 功耗（T_C=25°C） | P_D | - | - | - | 50 | W |
| 功耗（T_C=100°C） | P_D | - | - | - | 25 | W |
| 栅极阈值电压 | V_GS(th) | V_DS=V_GS, I_D=250uA | 2 | 3 | 4 | V |
| 漏源导通内阻 | R_DS(on) | V_GS=10V, I_D=10A | - | 40 | 50 | mΩ |
| 漏源导通内阻 | R_DS(on) | V_GS=7V, I_D=6A | - | 42 | 55 | mΩ |
| 零栅极电压漏极电流 | I_DSS | V_DS=150V, V_GS=0V | - | - | 1 | μA |
| 栅源泄漏电流 | I_GSS | V_GS=±20V, V_DS=0V | - | - | ±100 | nA |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
