强茂中压mos管PJQ4564AP-AU
更新时间 2024-09-24 11:00
阅读
一、产品概述

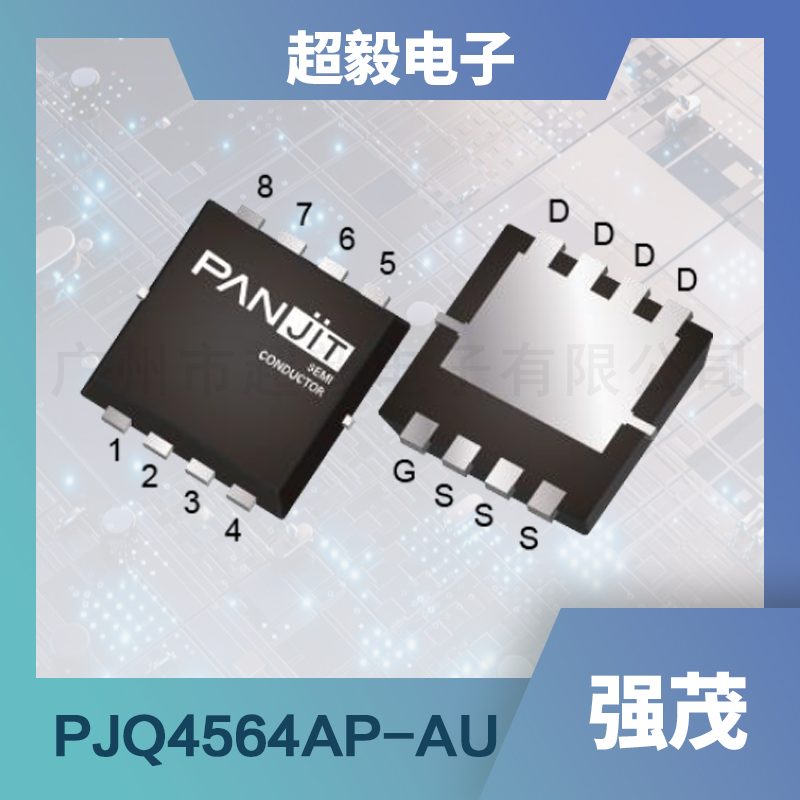

PJQ4564AP-AU是强茂公司推出的一款专为中压应用设计的60V N沟道增强型MOSFET，采用DFN3333-8L封装形式。
该产品不仅符合AEC-Q101汽车电子质量认证标准，还严格遵循欧盟RoHS 2.0环保指令，采用绿色成型化合物，体现了强茂公司对环保与可持续发展的承诺。
PJQ4564AP-AU以其低内阻、高电流承载能力，为各种中压应用提供了高效、稳定的解决方案。
二、应用领域
PJQ4564AP-AU中压MOS管凭借其卓越的性能，广泛应用于以下领域：
- 汽车电子：在电动车控制器、车载充电机等汽车电子系统中，PJQ4564AP-AU能够承受高电压和大电流的冲击，确保系统的稳定运行。
- 工业控制：在工业自动化控制系统中，PJQ4564AP-AU的高效能表现有助于提升系统的整体效率，降低能耗。
- 电源管理：在DC-DC转换器、UPS不间断电源等电源管理系统中，PJQ4564AP-AU提供可靠的电流控制，保障电源的稳定输出。
- 新能源：在太阳能逆变器、风力发电变流器等新能源领域，PJQ4564AP-AU的高效能与高可靠性成为不可或缺的关键元件。
三、特征优势
PJQ4564AP-AU中压MOS管具有以下几大特征优势：
- 高性能：在V GS @10V，I D @10A的条件下，内阻低至8.4mΩ，确保了高效、低功耗的电流传输。
- 高电流承载能力：连续漏极电流高达54A，脉冲漏极电流更是达到216A，满足各种高电流应用场景的需求。
- 卓越的热管理：低热阻设计（R θJC = 3.1°C/W），有助于快速散发工作过程中产生的热量，确保MOS管在高温环境下的稳定运行。
- 环保节能：符合欧盟RoHS 2.0环保标准，采用绿色成型化合物，降低对环境的负面影响。
四、主要参数
以下是PJQ4564AP-AU中压MOS管的主要参数：
| 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 漏源电压 | V DS | - | - | - | 60 | V |
| 栅源电压 | V GS | - | -20 | - | 20 | V |
| 连续漏极电流（25℃） | I D | T C =25℃ | - | - | 54 | A |
| 连续漏极电流（100℃） | I D | T C =100℃ | - | - | 38 | A |
| 脉冲漏极电流（25℃） | I DM | T C =25℃，脉宽<100us，占空比<2% | - | - | 216 | A |
| 功耗（25℃） | P D | T C =25℃ | - | - | 48 | W |
| 功耗（100℃） | P D | T C =100℃ | - | - | 24 | W |
| 栅极阈值电压 | V GS(th) | V DS =V GS , I D =250uA | 1.5 | 2.2 | 3 | V |
| 漏源导通电阻 | R DS(on) | V GS =10V, I D =10A | - | 6.7 | 8.4 | mΩ |
| V GS =4.5V, I D =6A | - | 11.5 | 15 | mΩ | ||
| 零栅压漏极电流 | I DSS | V DS =60V, V GS =0V | - | - | 1 | μA |
| 栅源泄漏电流 | I GSS | V GS =±20V, V DS =0V | - | - | ±100 | nA |
| 总栅极电荷 | Q g | V DS =30V, I D =10A, V GS =10V | - | 27 | 35 | nC |
| 输入电容 | C iss | V DS =30V, V GS =0V, f=1MHz | - | 1454 | 1890 | pF |
| 输出电容 | C oss | - | - | 616 | 862 | pF |
| 反向传输电容 | C rss | - | - | 54 | - | pF |
| 栅极电阻 | R g | f=1MHz | - | 1 | - | Ω |
| 开通延迟时间 | t d(on) | V DS =30V, I D =10A, V GS =10V, R G =3Ω | - | 7.8 | - | ns |
| 开通上升时间 | t r | - | - | 28 | - | ns |
| 关断延迟时间 | t d(off) | - | - | 22 | - | ns |
| 关断下降时间 | t f | - | - | 50 | - | ns |
| 二极管正向电流 | I S | T C =25℃ | - | - | 54 | A |
| 脉冲二极管正向电流 | I SM | - | - | 216 | - | A |
| 二极管正向电压 | V SD | I S =20A, V GS =0V | - | 0.8 | 1.3 | V |
| 反向恢复时间 | T rr | V DD =30V, V GS =0V, I S =20A, dI S /dt=100A/us | - | 24 | - | ns |
| 反向恢复电荷 | Q rr | - | - | 9.2 | - | nC |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
