强茂中压mos管PJQ2568A
更新时间 2024-09-24 11:00
阅读
一、产品概述

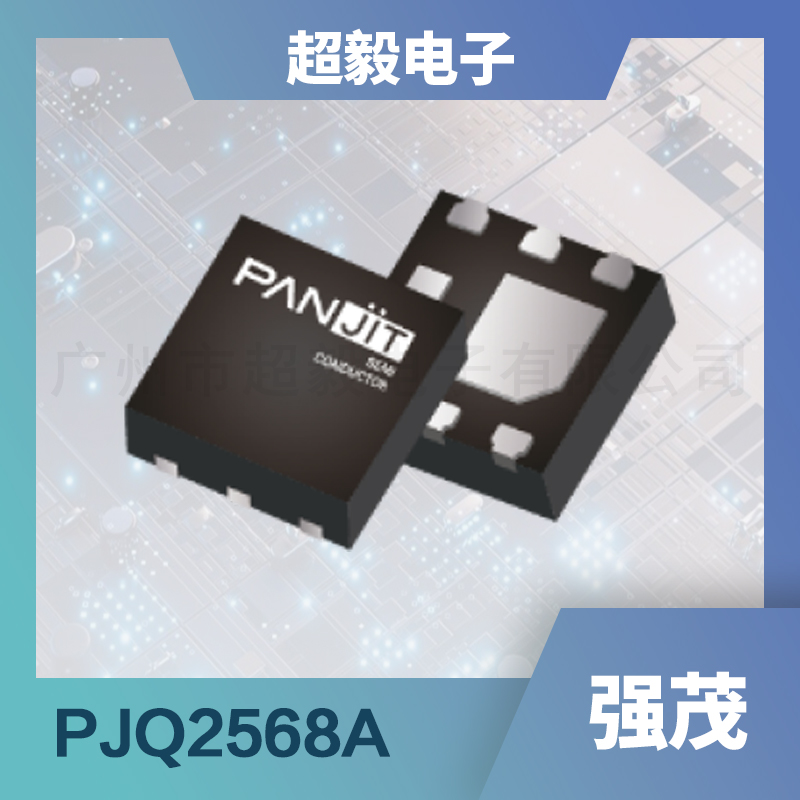

PJQ2568A是一款由强茂公司精心研发的60V N沟道增强型MOSFET，其封装形式为DFN2020B-6L。
该MOS管采用了先进的生产工艺和材料，确保了产品的卓越性能和长期可靠性。
PJQ2568A不仅符合欧盟RoHS 2.0环保标准，还采用了符合IEC 61249标准的绿色成型化合物，使其更加环保、安全。
二、应用领域
PJQ2568A MOS管凭借其优异的电气特性和热特性，在多个领域得到了广泛应用。包括但不限于：
- 电源管理：如DC-DC转换器、电池管理系统等，PJQ2568A的高效率和低功耗使其成为理想的选择。
- 电机驱动：在电机控制电路中，PJQ2568A能够提供稳定的电流输出，确保电机的平稳运行。
- 汽车电子：如电动车控制器、车载充电机等，PJQ2568A的耐高温和耐高压特性使其适用于复杂多变的汽车环境。
- 消费电子：如智能手机、平板电脑等设备的电源电路中，PJQ2568A的小巧封装和高效能有助于提升设备的整体性能。
三、特征优势
PJQ2568A MOS管具有以下显著特征优势：
- 低内阻：在V GS @10V，I D @10A的条件下，内阻小于16mΩ，有助于降低功耗，提高效率。
- 高可靠性：采用先进的生产工艺和材料，确保了产品的长期稳定性和可靠性。
- 环保节能：符合欧盟RoHS 2.0环保标准，绿色成型化合物使产品更加环保、安全。
- 小巧封装：DFN2020B-6L封装形式，体积小巧，便于集成和安装。
四、主要参数
以下是PJQ2568A MOS管的主要参数：
| 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 漏源电压 | V DS | - | - | - | 60 | V |
| 栅源电压 | V GS | - | -20 | - | 20 | V |
| 连续漏极电流（25℃） | I D | T C =25℃ | - | - | 17 | A |
| 连续漏极电流（100℃） | I D | T C =100℃ | - | - | 11 | A |
| 脉冲漏极电流（25℃） | I DM | T C =25℃，脉宽<300us，占空比<2% | - | - | 68 | A |
| 功耗（25℃） | P D | T C =25℃ | - | - | 9.6 | W |
| 功耗（100℃） | P D | T C =100℃ | - | - | 3.8 | W |
| 栅极阈值电压 | V GS(th) | V DS =V GS , I D =250uA | 1.5 | 2.1 | 3 | V |
| 漏源导通电阻 | R DS(on) | V GS =10V, I D =10A | - | 13 | 16 | mΩ |
| V GS =4.5V, I D =6A | - | 21.4 | 28 | mΩ | ||
| 零栅压漏极电流 | I DSS | V DS =60V, V GS =0V | - | - | 1 | uA |
| 栅源泄漏电流 | I GSS | V GS =±20V, V DS =0V | - | - | ±100 | nA |
| 总栅极电荷 | Q g | V DS =30V, I D =10A, V GS =10V | - | 1 |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
