强茂中压mos管PJL9580
更新时间 2024-09-23 11:00
阅读
产品概述

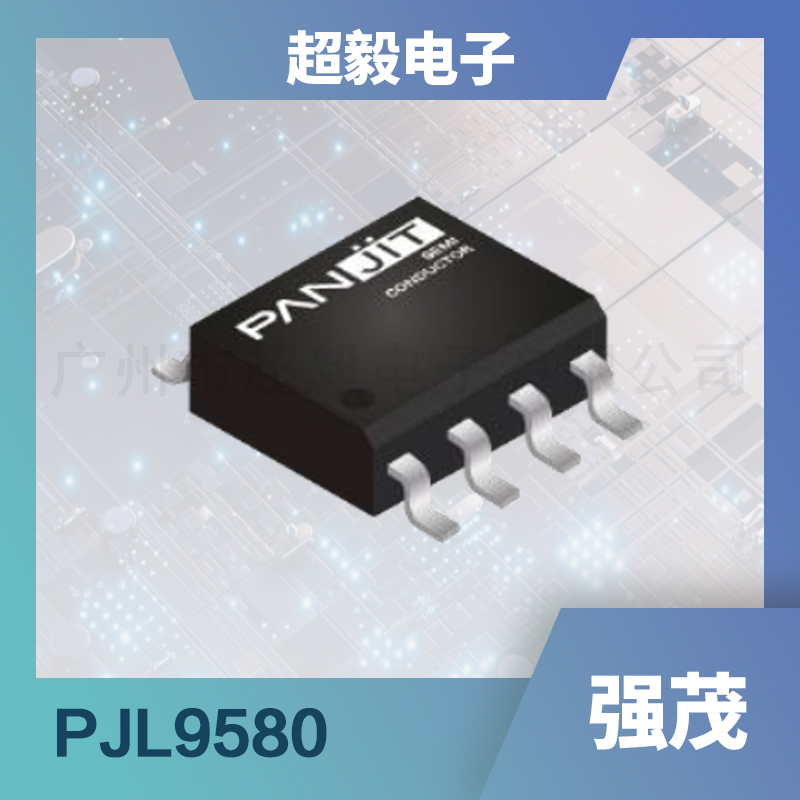

PJL9580是强茂公司推出的一款150V N沟道增强型MOSFET，采用SOP-8封装。
该器件具有高输入阻抗、低噪声、动态范围大、功耗小等显著优点，特别适用于需要高效率、高稳定性和可靠性的电子电路中。
应用领域
PJL9580 MOS管因其出色的性能，被广泛应用于各种高频电源领域，如开关电源、镇流器、高频逆变焊机等。
此外，它还可用于通信设备、计算机电源管理系统以及其他需要精确电流控制的场合。
其高效的电能转换能力和稳定的电气性能，使得PJL9580在这些应用中表现出色。
特征优势
- 高性能：PJL9580具有高开关速度、低导通电阻和低栅极电荷，从而提高了电路的效率和响应速度。
- 高可靠性：该器件采用先进的生产工艺和材料，确保了长期运行的稳定性和可靠性。
- 易于集成：SOP-8封装使得PJL9580易于与其他电子元件集成，降低了电路设计的复杂性和成本。
- 环保：符合欧盟RoHS 2.0标准，采用绿色成型化合物，体现了强茂公司对环保的承诺。
主要参数
以下表格详细列出了PJL9580的主要参数：
| 参数符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| V_DS | - | 150 | - | - | V |
| V_GS | ±20 | - | - | - | V |
| I_D | T_C=25°C | 9 | - | - | A |
| I_DM | T_C=25°C | 36 | - | - | A |
| P_D | T_C=25°C | 10.4 | - | - | W |
| R_DS(on) | V_GS=10V | - | 43 | 54 | mΩ |
| R_DS(on) | V_GS=7V | - | 45 | 59 | mΩ |
| V_GS(th) | V_DS=V_GS | 2 | 3 | 4 | V |
| I_DSS | V_DS=150V | - | - | 1 | μA |
| I_GSS | V_GS=±20V | - | - | ±100 | nA |
| Q_g | V_DS=75V | - | 22 | 29 | nC |
| C_iss | V_DS=75V | - | 1116 | 1450 | pF |
| C_oss | - | - | 81 | 142 | pF |
| t_d(on) | V_DS=75V | - | 8.4 | - | ns |
| V_SD | I_S=10A | - | 0.9 | 1.3 | V |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
