60V N沟道增强型MOSFET-PJD45N06SA-AU
更新时间 2024-09-20 11:00
阅读
一、产品概述

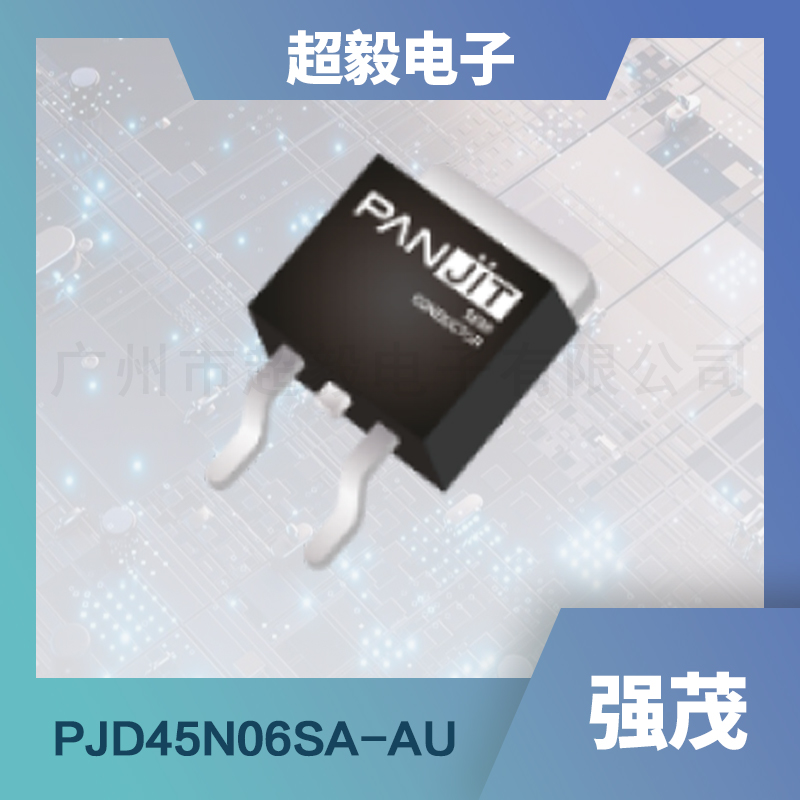

PJD45N06SA-AU是强茂半导体推出的一款60V N沟道增强型MOSFET，采用紧凑的TO-252AA封装形式，专为中高压应用设计。
该产品具有低导通电阻、高电流承载能力、快速开关速度等特点，通过了AEC-Q101质量标准认证，适用于汽车电子等高可靠性领域。
同时，PJD45N06SA-AU符合欧盟RoHS 2.0环保指令，体现了强茂半导体对环保和可持续发展的承诺。
二、应用领域
PJD45N06SA-AU MOS管凭借其卓越的性能，在多个领域展现出广泛的应用潜力：
- 汽车电子：用于电动车、混合动力车及传统汽车的电池管理系统、电机控制器等，实现高效电力转换和精确控制。
- 电源管理：在服务器电源、通讯电源、UPS不间断电源等场合，提高电源转换效率，降低系统能耗。
- 工业控制：适用于自动化生产线、机器人控制等工业领域，确保系统稳定运行。
三、特征优势
- 低导通电阻：在V GS=10V，I D=20A的条件下，R DS(ON)仅为13.5mΩ（最大值），有效降低导通损耗，提升系统效率。
- 高电流承载能力：连续漏极电流可达38A（T C=25°C），满足多种高功率密度应用需求。
- 快速开关性能：优化的栅极电荷和开关时间，减少开关损耗，提升系统响应速度。
- AEC-Q101认证：确保在汽车电子等高可靠性领域的稳定性和安全性。
- 绿色环保：符合RoHS 2.0标准，采用绿色模具化合物制造，体现环保理念。
四、主要参数
以下是PJD45N06SA-AU MOS管的主要参数：
| 参数类别 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 电气特性 | ||||||
| 漏源击穿电压 | BV DSS | V GS=0V, I D=250uA | 60 | - | - | V |
| 栅极阈值电压 | V GS(th) | V DS=V GS, I D=250uA | 1.5 | 2.1 | 3 | V |
| 漏源导通电阻 | R DS(on) | V GS=10V, I D=20A | - | 10.6 | 13.5 | mΩ |
| V GS=4.5V, I D=10A | - | 18.8 | 24 | mΩ | ||
| 零栅极电压漏电流 | I DSS | V DS=60V, V GS=0V | - | - | 1 | μA |
| 栅极源极泄漏电流 | I GSS | V GS=±20V, V DS=0V | - | - | ±100 | nA |
| 动态参数 | ||||||
| 总栅极电荷 | Q g | V DS=30V, I D=20A, V GS=10V | - | 16 | 21 | nC |
| 栅极源极电荷 | Q gs | - | - | 3 | - | nC |
| 栅极漏极电荷 | Q gd | - | - | 4 | - | nC |
| 输入电容 | Ciss | V DS=30V, V GS=0V, f=1MHz | - | 800 | 1120 | pF |
| 输出电容 | Coss | - | - | 273 | 410 | pF |
| 反向传输电容 | Crss | - | - | 28 | - | pF |
| 栅极电阻 | R g | f=1MHz | - | 1.3 | - | Ω |
| 开关时间 | ||||||
| 开启延迟时间 | td(on) | V DS=30V, I D=20A, V GS=10V, R G=3Ω | - | 6.5 | - | ns |
| 开启上升时间 | t r | - | - | 19 | - | ns |
| 关闭延迟时间 | td(off) | - | - | 15 | - | ns |
| 关闭下降时间 | t f | - | - | 15 | - | ns |
| 热特性 | ||||||
| 结到壳热阻 | R θJC | - | - | 3.8 | - | °C/W |
| 结到环境热阻 | R θJA | - | - | 50 | - | °C/W |
| 其他参数 | ||||||
| 连续漏极电流（T C=25°C） | I D | - | - | 38 | - | A |
| 脉冲漏极电流（T C=25°C） | I DM | - | - | 136 | - | A |
| 功率耗散（T C=25°C） | P D | - | - | 45 | - | W |
| 单脉冲雪崩电流 | I AS | - | - | 22 | - | A |
| 单脉冲雪崩能量 | E AS | - | - | 41 | - | mJ |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
