强茂中压mos管PSMQC039N10NS2
更新时间 2024-09-13 11:00
阅读
一、产品概述

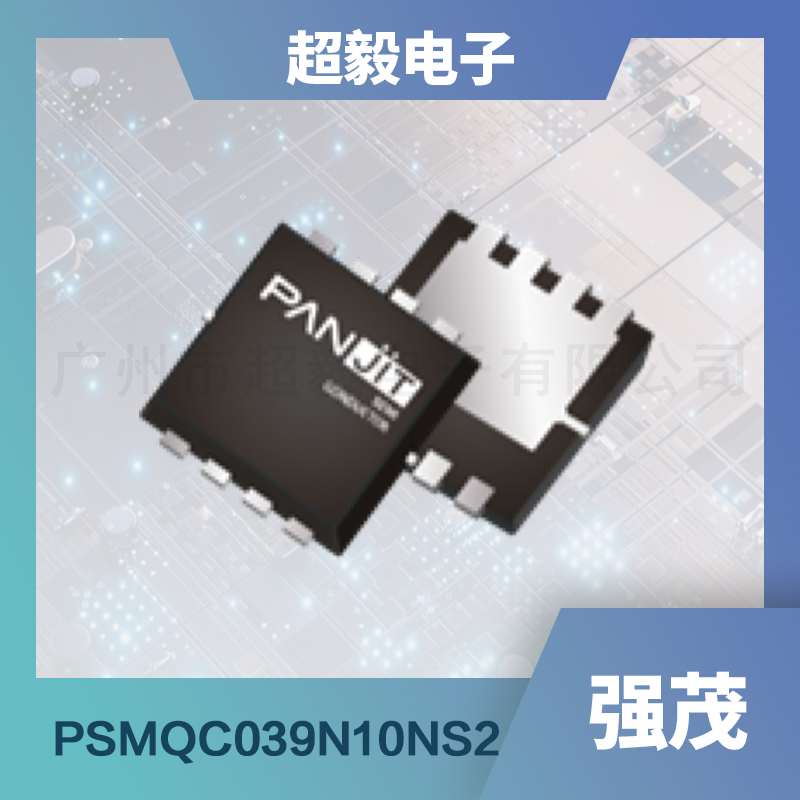

PSMQC039N10NS2是强茂生产的一款100V N沟道增强型MOSFET，采用DFN5060X-8L封装形式，具有低导通电阻、高开关速度和低反向传输电容等特点。
该产品专为高功率密度应用设计，能够在各种复杂环境中保持稳定的性能输出。同时，PSMQC039N10NS2还符合欧盟RoHS 2.0标准，采用环保绿色材料制造，体现了强茂对环境保护的承诺。
二、应用领域
PSMQC039N10NS2凭借其卓越的性能，广泛应用于多个领域。在PD充电器、砖式电源和48V DC/DC转换器等场合，它作为SR（软启动）解决方案的核心元件，能够有效控制电流，提高系统效率，降低功耗。此外，其紧凑的封装形式和出色的热性能，也使得它成为高密度电路板设计的理想选择。
三、特征优势
- 低导通电阻：在V GS = 10 V、I D = 60 A的条件下，PSMQC039N10NS2的最大导通电阻R DS(ON)仅为3.9mΩ，有助于降低功率损耗，提高能效。
- 高开关速度：优化的电路设计和生产工艺使得PSMQC039N10NS2具有极快的开关速度，能够迅速响应输入信号，减少系统延迟。
- 低反向传输电容：这有助于减少开关过程中的交叉耦合效应，提高系统的稳定性和可靠性。
- 出色的热性能：DFN5060X-8L封装形式提供了良好的散热性能，确保MOS管在高温环境下仍能稳定工作。
- 绿色环保：符合欧盟RoHS 2.0标准，采用环保材料制造，符合现代电子产品的环保要求。
四、主要参数
以下表格详细列出了PSMQC039N10NS2的主要参数：
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 漏源电压 | V DS | 100 | V | |||
| 栅源电压 | V GS | ±20 | V | |||
| 连续漏极电流（25℃） | I D | T C =25℃ | 126 | A | ||
| 连续漏极电流（100℃） | I D | T C =100℃ | 89 | A | ||
| 脉冲漏极电流 | I DM | T C =25℃ | 504 | A | ||
| 单脉冲雪崩电流 | I AS | 54 | A | |||
| 单脉冲雪崩能量 | E AS | 145 | mJ | |||
| 功耗（25℃） | P D | T C =25℃ | 125 | W | ||
| 功耗（100℃） | P D | T C =100℃ | 62.5 | W | ||
| 栅阈值电压 | V GS(th) | V DS =V GS, I D =300μA | 1.8 | 2.8 | 3.8 | V |
| 漏源导通电阻（10V） | R DS(on) | V GS =10V, I D =60A | 3.5 | 3.9 | mΩ | |
| 漏源导通电阻（6V） | R DS(on) | V GS =6V, I D =30A | 4.5 | 5.9 | mΩ | |
| 零栅压漏极电流 | I DSS | V DS =100V, V GS =0V | 2 | μA | ||
| 栅源泄漏电流 | I GSS | V GS =±20V, V DS =0V | ±100 | nA | ||
| 总栅极电荷 | Q g | V DS =50V, I D =60A, V GS =10V | 46 | 60 | nC | |
| 输入电容 | C iss | V DS =50V, V GS =0V, f=250kHz | 3110 | 4040 | pF | |
| 输出电容 | C oss | 1220 | 1590 | pF | ||
| 反向传输电容 | C rss | 19 | pF | |||
| 开通延迟时间 | t d(on) | V DD =50V, I D =60A, V GS =10V, R G =1.8Ω | 15.3 | ns | ||
| 上升时间 | t r | 8.7 | ns | |||
| 关断延迟时间 | t d(off) | 24 | ns | |||
| 下降时间 | t f | 5.4 | ns | |||
| 栅极电阻 | R g | f=1.0MHz | 0.4 | 0.8 | Ω | |
| 二极管正向电压 | V SD | I S =60A, V GS =0V | 0.9 | 1.2 | V | |
| 反向恢复电荷 | Q rr | I F =60A, V DD =50V, di/dt=100A/μs | 180 | nC | ||
| 反向恢复时间 | T rr | 89 | ns |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
