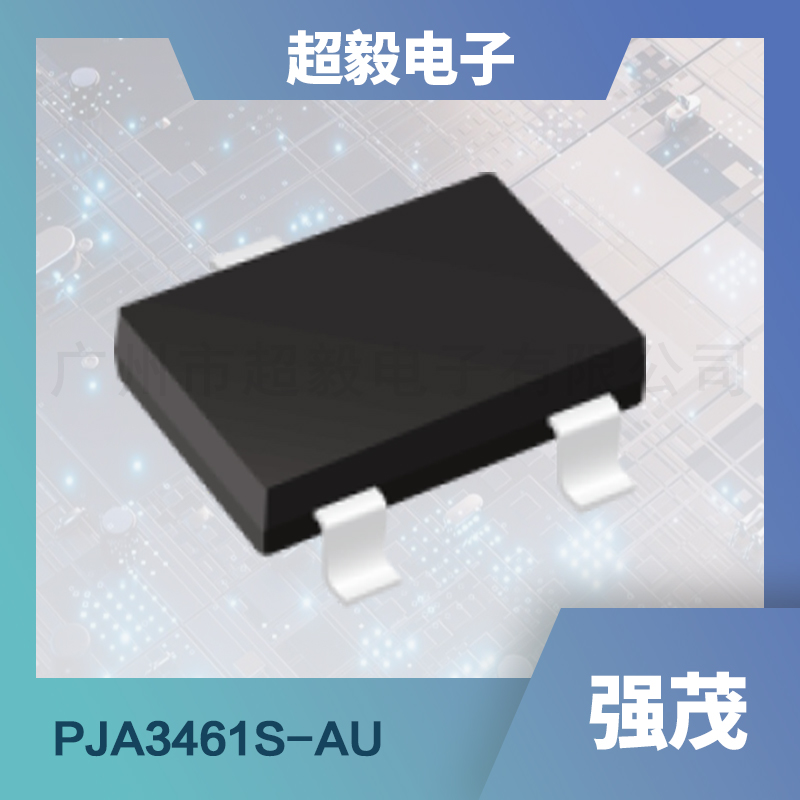

强茂中压mos管PJA3461S-AU
更新时间 2024-09-10 11:00
阅读
一、产品概述
PJA3461S-AU是一款60V的P沟道增强型MOSFET，采用先进的封装技术，具有出色的电气性能和热稳定性。
其紧凑的SOT-23封装使得该产品非常适合于空间受限的应用场景。此外，PJA3461S-AU还通过了AEC-Q101认证，确保了其在汽车电子等高可靠性领域的适用性。
二、应用领域
PJA3461S-AU凭借其低内阻、高开关速度以及良好的热特性，广泛应用于各种开关负载、PWM（脉冲宽度调制）应用、汽车电子以及工业自动化等领域。在电源管理系统中，它能够有效地控制电流的流动，实现精准的功率分配和调节，从而提高了系统的整体性能和效率。
三、特征优势
- 低内阻设计：PJA3461S-AU在V GS @-10V、I D @-1.9A的条件下，内阻低至200mΩ以下，有效降低了功率损耗，提高了系统的能效。
- 高开关速度：得益于先进的生产工艺和优化的电路设计，该产品的开关速度显著提升，能够更快地响应输入信号，减少了系统的延迟时间。
- 宽温度范围：PJA3461S-AU支持-55℃至175℃的工作温度范围，确保了在不同环境下的稳定性和可靠性。
- 环保材料：产品符合欧盟RoHS 2.0标准，采用绿色环保的模塑化合物，降低了对环境的污染。
四、主要参数
以下表格列出了PJA3461S-AU的主要参数，供您参考：
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 漏源电压 | V DS | -60 | V | |||
| 栅源电压 | V GS | ±20 | V | |||
| 连续漏极电流 | I D | T A =25℃ | -1.9 | A | ||
| 连续漏极电流 | I D | T A =70℃ | -1.6 | A | ||
| 脉冲漏极电流 | I DM | T A =25℃ | -7.6 | A | ||
| 功耗 | P D | T A =25℃ | 1.5 | W | ||
| 功耗 | P D | T A =70℃ | 1.05 | W | ||
| 栅阈值电压 | V GS(th) | V DS =V GS, I D =-250uA | -2.5 | -1.7 | -1 | V |
| 漏源导通电阻 | R DS(on) | V GS =-10V, I D =-1.9A | 160 | 200 | mΩ | |
| 漏源导通电阻 | R DS(on) | V GS =-4.5V, I D =-1.5A | 204 | 270 | mΩ | |
| 零栅压漏极电流 | I DSS | V DS =-60V, V GS =0V | -1 | uA | ||
| 栅源泄漏电流 | I GSS | V GS =+20V, V DS =0V | +100 | nA | ||
| 总栅极电荷 | Q g | V DS =-30V, I D =-1.9A, V GS =-10V | 9 | 13 | nC | |
| 输入电容 | Ciss | V DS =-30V, V GS =0V, f=1MHz | 340 | 510 | pF | |
| 输出电容 | Coss | 27 | 50 | pF | ||
| 反向传输电容 | Crss | 17 | 30 | pF | ||
| 栅极电阻 | R g | f |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
