强茂超级mos管PJMP099N60EC
更新时间 2024-08-09 08:48
阅读
产品概述
PJMP099N60EC是强茂公司专为高性能电力转换和控制应用设计的一款600V N-Channel Super Junction MOSFET。

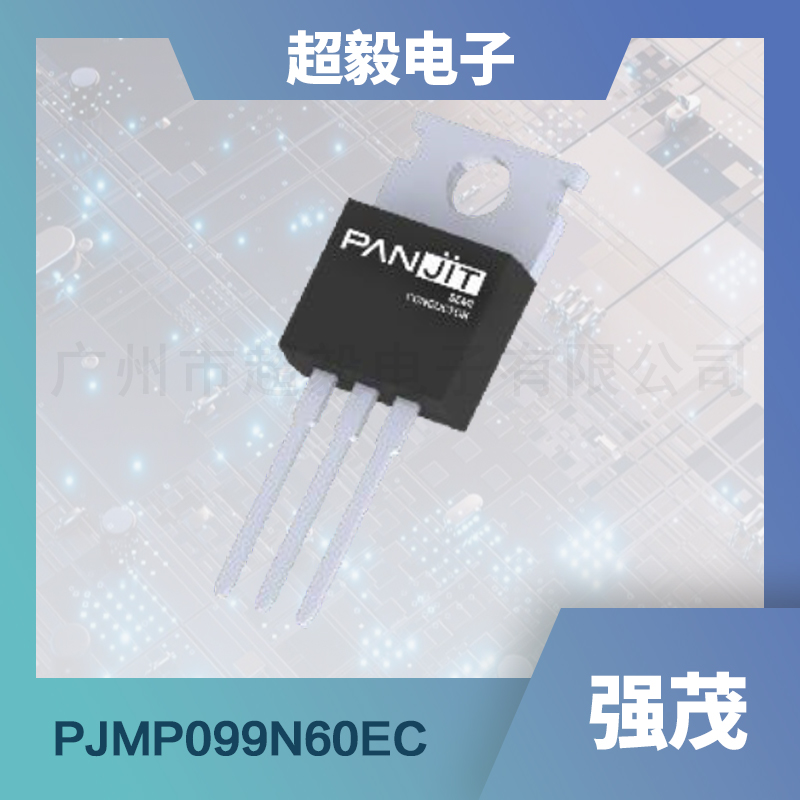

PJMP099N60EC封装在标准的TO-220AB-L封装中，便于系统集成与维护。
应用领域
凭借其出色的电气特性和热稳定性，PJMP099N60EC广泛应用于多种电力电子设备中，特别是：
- PC电源：提供高效稳定的电力转换，确保计算机系统的稳定运行。
- 服务器电源：支持大规模数据中心的高效能、高密度供电需求。
- 工业电源：在工业自动化、机械设备控制等领域中发挥关键作用。
特征优势
- 低导通电阻：Rds(on)在Vgs=10V时最大仅为99mΩ，有效降低功率损耗。
- 高速开关：支持高速开关操作，提升系统响应速度。
- 高耐用性：经过100%雪崩测试和门极电阻（Rg）测试，确保长期稳定运行。
- 环保材料：采用无铅封装，符合欧盟RoHS 2.0标准，绿色环保。
- 广泛认证：符合IEC 61249标准，确保产品质量与国际接轨。
主要参数
以下是PJMP099N60EC的主要技术参数：
| 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 漏源击穿电压（最大值） | BV DSS | Vgs=0V, Id=10mA | 600 | - | 710 | V |
| 栅极阈值电压 | V GS(th) | Vds=Vgs, Id=250uA | 2.0 | 3.0 | 4.0 | V |
| 漏源导通电阻（最大值） | R DS(on) | Vgs=10V, Id=19.5A | - | 89 | 99 | mΩ |
| 零栅极电压漏电流 | I DSS | Vds=600V, Vgs=0V | - | - | 1 | uA |
| 栅极源极泄漏电流 | I GSS | Vgs=±30V, Vds=0V | - | - | ±100 | nA |
| 总栅极电荷（最大值） | Qg | Vds=480V, Id=19.5A, Vgs=10V | - | - | 60 | nC |
| 输入电容（最大值） | Ciss | Vds=400V, Vgs=0V, f=250kHz | - | - | 2568 | pF |
| 输出电容（最大值） | Coss | - | - | - | 58 | pF |
| 反向传输电容（最大值） | Crss | - | - | - | 1.9 | pF |
| 有效输出电容能量相关电容（最大值） | C o(er) | Vds=0V to 400V, Vgs=0V, f=250kHz | - | - | 99 | |
| 开启延迟时间（最大值） | td(on) | Vdd=300V, Id=19.5A, Vgs=10V, Rg=25Ω | - | - | 50 | ns |
| 开启上升时间（最大值） | tr | - | - | - | 81 | ns |
| 关断延迟时间（最大值） | td(off) | - | - | - | 210 | ns |
| 关断下降时间（最大值） | tf | - | - | - | 88 | ns |
| 门极电阻（最大值） | Rg | f=1.0MHz | - | - | 2.1 | Ω |
| 最大连续漏源二极管正向电流 | Is | - | - | - | 39 | A |
| 二极管正向电压（最大值） | V SD | Is=19.5A, Vgs=0V | - | 0.85 | 1.5 | V |
| 反向恢复电荷（最大值） | Q rr | Is=19.5A, di/dt=100A/μs | - | - | 6.7 | μC |
| 反向恢复时间（最大值） | T rr | - | - | - | 430 | ns |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
