强茂超级mos管PJMK074N60FRCH
更新时间 2024-08-02 08:48
阅读
产品概述

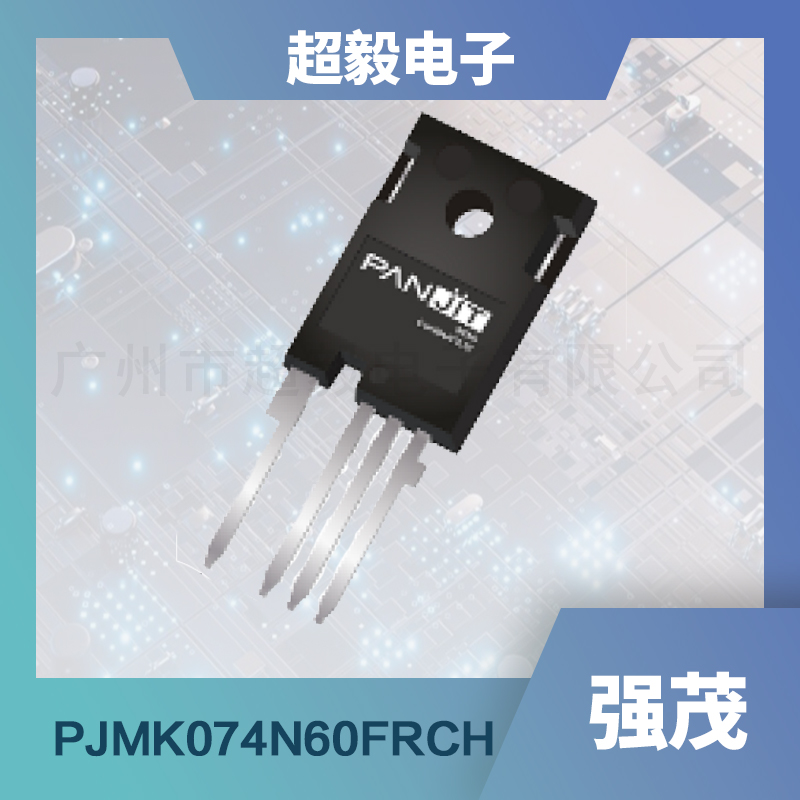

PJMK074N60FRCH是一款600V N型沟道超级结MOSFET，采用TO-247AD-4L封装，专为高功率应用设计。
凭借其低导通电阻（R_DS(ON)）和高速开关特性，PJMK074N60FRCH在各种电力转换系统中展现出优异的性能。
该产品严格遵循RoHS 2.0标准，并采用环保绿色模塑料，符合国际电气和电子工程师协会（IEC）61249标准。
应用领域
PJMK074N60FRCH因其高性能和可靠性，广泛应用于多个关键领域：
- 服务器电源：提供高效稳定的电力供应，确保服务器稳定运行。
- 电信电源：支持高功率密度转换，满足电信设备对能源效率的高要求。
- 工业电源：在工业自动化设备中，实现精准控制和高效转换。
- 电动汽车充电站：为电动汽车提供快速、安全的充电解决方案。
特征优势
- 低导通电阻：在V_GS=10V时，最大导通电阻仅为74mΩ，有效减少能量损耗。
- 高速开关性能：实现快速开关转换，提升系统响应速度。
- 高可靠性：产品经过100%雪崩测试和Rg测试，确保长期稳定运行。
- 环保设计：符合RoHS 2.0标准，采用绿色模塑料，支持环保生产。
- 宽工作温度范围：支持-55°C至150°C的工作温度范围，适应各种极端环境。
主要参数
以下是PJMK074N60FRCH的主要技术参数：
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 漏源电压（最大） | V_DS | @ T_jmax | 650 | - | - | V |
| 栅源电压 | V_GS | -30 | - | 30 | V | |
| 连续漏极电流（T_C=25°C） | I_D | - | - | 53 | A | |
| 脉冲漏极电流（T_C=25°C） | I_DM | - | - | 117 | A | |
| 导通电阻（V_GS=10V, I_D=26.5A） | R_DS(on) | - | 63 | 74 | mΩ | |
| 静态漏源击穿电压（V_GS=0V, I_D=1mA） | BV_DSS | 600 | - | - | V | |
| 栅极阈值电压（V_DS=V_GS, I_D=250uA） | V_GS(th) | 4.3 | 4.8 | 5.8 | V | |
| 总栅极电荷（V_DS=480V, I_D=26.5A, V_GS=10V） | Q_g | - | - | 84 | nC | |
| 输入电容（V_DS=400V, V_GS=0V, f=250kHz） | C_iss | - | - | 4228 | pF | |
| 输出电容 | C_oss | - | - | 95 | pF | |
| 反向传输电容 | C_rss | - | - | 1.7 | pF | |
| 开关延迟时间（开通） | t_d(on) | V_DD=300V, I_D=26.5A, V_GS=10V, R_G=25Ω | - | - | 177 | ns |
| 开关上升时间 | t_r | - | - | 177 | ns | |
| 开关延迟时间（关断） | t_d(off) | - | - | 260 | ns | |
| 开关下降时间 | t_f | - | - | 107 | ns | |
| 栅极电阻（f=1.0MHz） | R_g | - | - | 20 | Ω | |
| 最大二极管正向电流 | I_S | - | - | 53 | A | |
| 二极管正向电压（I_S=26.5A, V_GS=0V） | V_SD | - | 0.9 | 1.5 | V |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
