MOS管

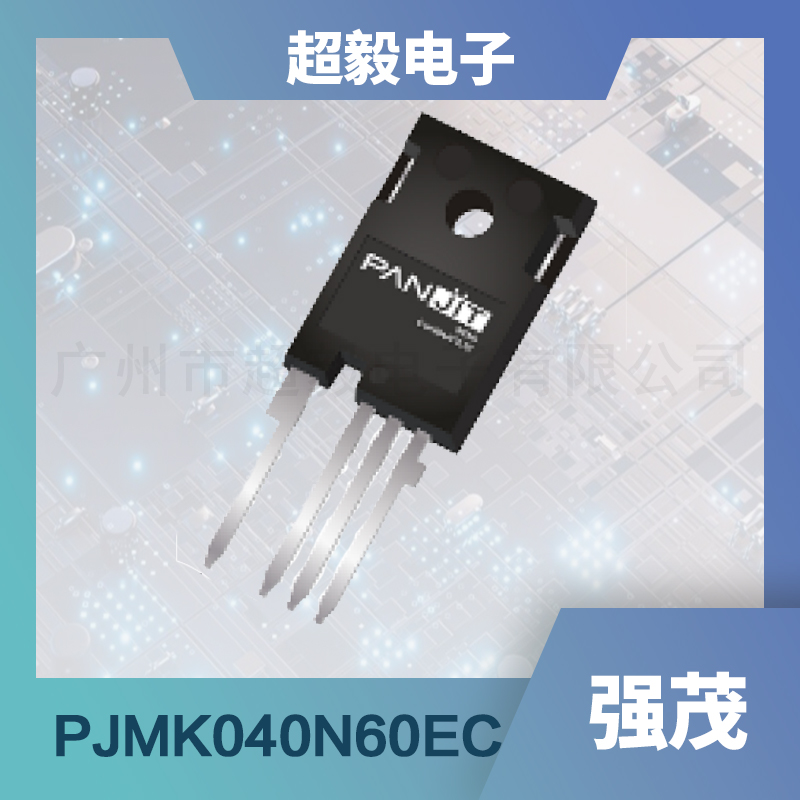

强茂超级MOSFET管PJMK040N60EC
更新时间 2024-08-02 08:46
阅读
产品概述
强茂电子推出的PJMK040N60EC是一款高性能的600V N沟道超级结MOSFET，专为高效能电力转换系统而设计。
采用TO-247AD-4L封装，这款MOSFET凭借其卓越的电气特性和高可靠性，在电力电子领域中备受青睐。
本文将详细介绍PJMK040N60EC的产品特点、应用领域、特征优势以及主要技术参数。
应用领域
PJMK040N60EC因其卓越的电气性能和可靠性，广泛应用于多个关键领域，包括但不限于：
- 服务器电源：为数据中心和云计算环境提供高效、稳定的电力支持。
- 光伏逆变器：在太阳能发电系统中，负责直流到交流的转换，提高能源转换效率。
- 电信电源：为通信设备提供可靠、稳定的电力保障，确保通信网络稳定运行。
特征优势
高效率与低导通电阻
- 低R DS(ON)：在V GS=10V时，最大导通电阻仅为40mΩ，有助于减少功率损耗，提高整体系统效率。
- 高速开关性能：快速开关特性使得PJMK040N60EC能够在高频应用中保持高效率。
耐用性与可靠性
- 100%雪崩测试：确保产品在高应力条件下仍能稳定运行，提升产品的耐用性。
- 100% Rg测试：确保栅极电阻的一致性，减少故障率，提高产品可靠性。
环保与绿色
- 无铅设计：符合欧盟RoHS 2.0标准，为环保贡献一份力量。
- 绿色成型化合物：符合IEC 61249标准，保证产品的绿色无污染。
主要参数
以下是PJMK040N60EC的主要技术参数：
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 漏源击穿电压（@Tjmax） | V DS | - | - | 650 | V |
| 栅源电压 | V GS | -30 | - | 30 | V |
| 连续漏极电流（@25°C） | I D | - | - | 71 | A |
| 连续漏极电流（@100°C） | I D | - | - | 45 | A |
| 脉冲漏极电流（@25°C） | I DM | - | - | 212 | A |
| 单脉冲雪崩能量 | E AS | - | - | 1950 | mJ |
| MOSFET dv/dt承受能力 | dv/dt | - | - | 120 | V/ns |
| 反向二极管dv/dt | dv/dt | - | - | 100 | V/ns |
| 最大二极管换向速度 | diF/dt | - | - | 1200 | A/μs |
| 功耗（@25°C） | P D | - | - | 500 | W |
| 功耗（@100°C） | P D | - | - | 200 | W |
| 热阻（结到壳） | R θJC | - | - | 0.25 | °C/W |
| 热阻（结到环境） | R θJA | - | - | 50 | °C/W |
| 导通电阻（@V GS=10V, I D=40.5A） | R DS(on) | - | 34 | 40 | mΩ |
| 零栅压漏电流 | I DSS | - | - | 1 | μA |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
