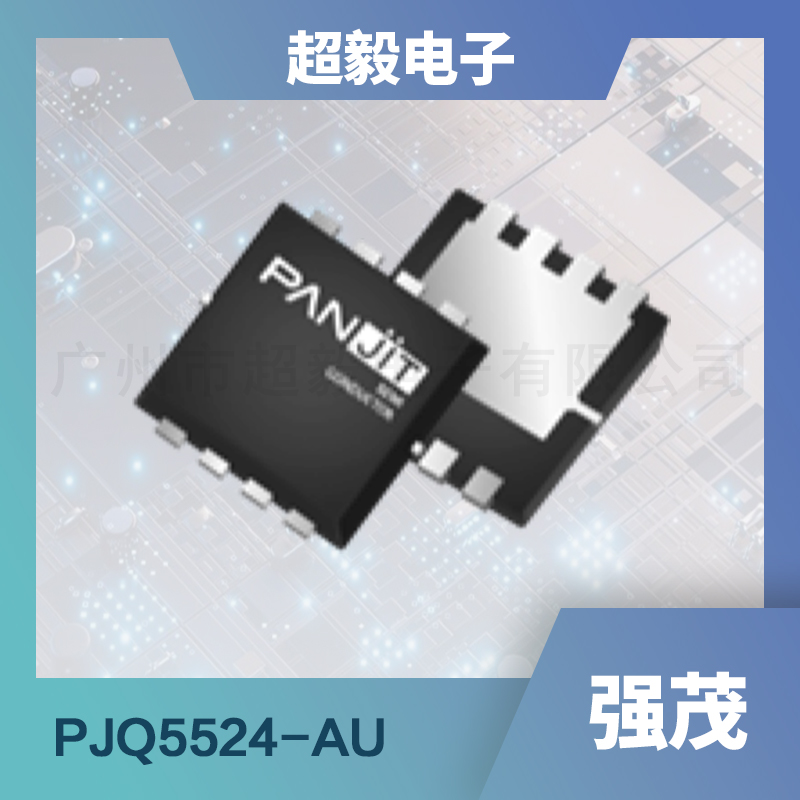

强茂低压mos管PJQ5524-AU
更新时间 2024-04-02 10:08
阅读
PJQ5524-AU适用于多种应用场景，如电源管理、电机驱动、电池保护等。其优异的性能使得它能够满足不同电子设备对电流和电压的精确控制需求，提高设备的运行效率和稳定性。
特征优势
PJQ5524-AU在电气特性上表现突出，具有低导通电阻（RDS(ON)）和优秀的开关速度。在VGS@10V，ID@20A的条件下，RDS(ON)小于3.6mΩ，这有助于减少功率损耗，提高能源利用效率。此外，它还具有逻辑电平驱动能力，便于系统集成和控制。
该产品在机械性能方面同样优秀。其采用DFN5060-8L封装，具有良好的焊接性能和稳定性。同时，它符合AEC-Q101标准，适用于汽车等严苛环境下的应用。
此外，PJQ5524-AU还采用环保的绿色成型化合物，符合欧盟RoHS 2.0标准，体现了强茂公司对环保的承诺。
主要参数
以下是PJQ5524-AU的主要参数表格：
| 参数名称 | 符号 | 极限值 | 单位 |
|---|---|---|---|
| 漏源电压 | VDS | 30 | V |
| 栅源电压 | VGS | ±20 | V |
| 连续漏极电流（25℃） | ID | 93 | A |
| 连续漏极电流（100℃） | ID | 66 | A |
| 脉冲漏极电流（25℃） | IDM | 372 | A |
| 功率耗散（25℃） | PD | 50 | W |
| 功率耗散（100℃） | PD | 25 | W |
| 连续漏极电流（25℃） | ID | 24.6 | A |
| 连续漏极电流（70℃） | ID | 20.6 | A |
| 功率耗散（25℃） | PD | 3.3 | W |
| 功率耗散（70℃） | PD | 2.3 | W |
| 单脉冲雪崩能量 | EAS | 46 | mJ |
| 结温和存储温度范围 | TJ,TSTG | -55~175 | ℃ |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商
