一、车载充电系统的防护诉求与TVS的核心价值

新能源汽车普及背景下，车载充电系统的安全性与稳定性至关重要。车载充电端电能处理模块负责将隔离后电能适配车载电池电压/电流规格，工作环境复杂，易受瞬态过电压冲击。

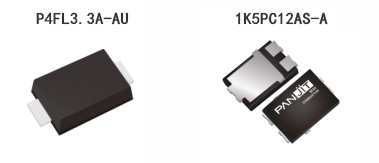

强茂电子针对性推出P4FL3.3A-AU与1K5PC12AS-AU系列TVS，为车载充电端口提供可靠防护。

二、P4FL3.3A-AU系列：宽电压适配的通用防护方案

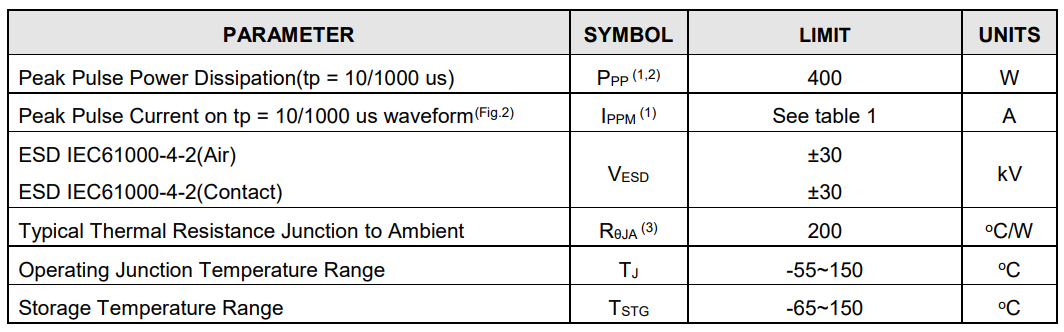

电压匹配是选型核心，直接决定TVS正常工况不误动作、过电压时精准钳位的能力，如下图参数所示。

从这份P4FL3.3A-AU规格书参数图我们得出以下结论：

• 强茂P4FL3.3A-AU系列工作电压覆盖3.3~64V，适配多种规格车载电池充电系统次级侧防护需求。

• 功率方面，其峰值脉冲功率耗散达400W（10/1000μs波形），可有效吸收电能转换波动、外部干扰产生的瞬态能量，兼顾自我保护与快速抑压。

• 该系列工作结温范围-55~150°C，存储温度-65~150°C，可耐受汽车高低温交变环境；典型热阻200°C/W保障高效散热。

• ESD防护上，其符合IEC61000-4-2标准，具备±30kV防护能力，能有效抵御充电插拔产生的静电，降低故障风险。




三、1K5PC12AS-AU系列：高功率场景的强化防护方案

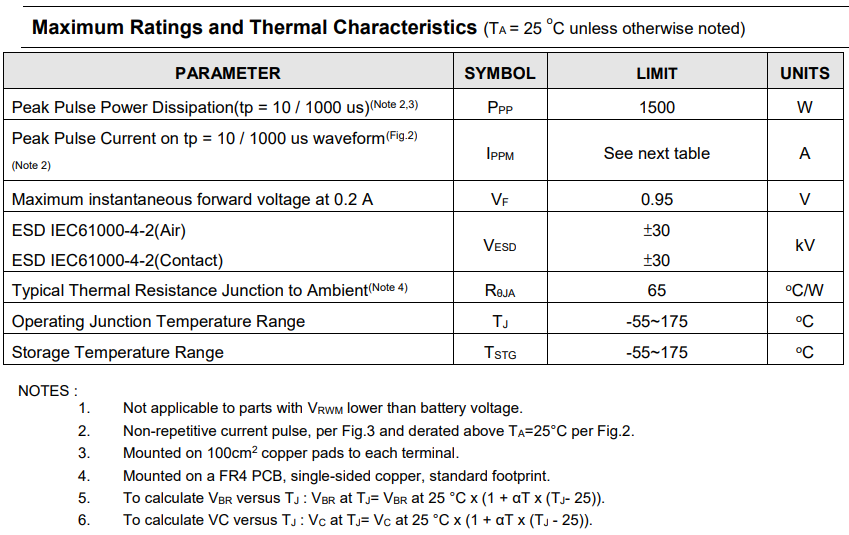

针对高功率车载充电系统，强茂1K5PC12AS-AU系列展现更强防护实力，如下方规格书参数图所示。

从图中我们就可以总结出以下几点关键参数信息：

• 其电压覆盖12~48V，精准匹配中大功率充电次级侧规格。

• 峰值脉冲功率耗散高达1500W（10/1000μs波形），可应对更强瞬态过电压冲击，适配快充等大电流场景。

• 该系列最大瞬时正向电压仅0.95V（0.2A），导通损耗小，保障充电效率。

• 典型结到环境热阻65°C/W，散热效率优异，工作与存储结温均为-55~175°C，高温耐受性更强。

• 防护标准上，其符合汽车专用ISO10605标准，ESD防护达±30kV空气/接触放电，全面满足车载静电防护要求。




四、车载充电端口TVS选型核心原则

结合两款系列特性，选型需遵循三大原则：

• 电压精准匹配，根据充电次级侧额定电压选择适配型号，避免电压不匹配引发的防护失效或误动作。

• 功率按需选型，快充等大电流场景优先1500W的1K5PC12AS-AU系列，常规场景可选400W的P4FL3.3A-AU系列，平衡防护与成本。

• 考量环境适应性，重点关注工作结温范围与热阻，确保适配汽车复杂高低温环境。




五、总结

强茂P4FL3.3A-AU与1K5PC12AS-AU系列TVS，凭借宽电压覆盖、优异的功率承载与温适应能力及高标准ESD防护，精准匹配车载充电端口次级侧防护需求。

超毅电子是强茂代理商，代理强茂全系列产品，就如本文的介绍的强茂P4FL3.3A-AU与1K5PC12AS-AU系列TVS，如有需要，请联系超毅电子。
