车辆控制单元（VCU）作为汽车电子系统的“大脑”，需在复杂电磁环境、宽温域及多电压域下实现精准信号处理与稳定控制。

本文针对VCU的核心需求，深入解析润石（RUNIC）的运算放大器、电平转换器及电压基准源选型方案，展现国产芯片在高可靠性设计中的技术突破。

一、运算放大器：信号调理的精度与抗干扰保障

车辆控制单元需处理来自传感器、执行器的微弱信号，对运算放大器的带宽、温漂及抗干扰能力要求严苛。润石提供的车规级运算放大器兼具高精度与宽压适应性：

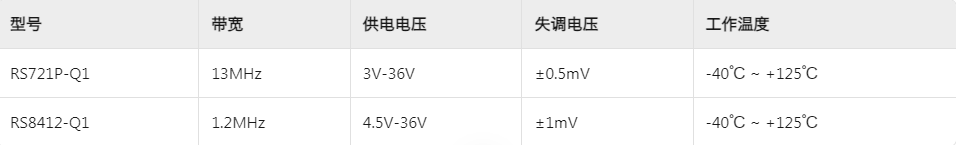

RS721/2P-Q1系列

• 13MHz高带宽与轨到轨输入/输出特性，支持-40℃至125℃宽温工作，输入失调电压低至±0.5mV，适用于电机相电流采样、温度监测等高速信号调理场景。




• 内置EMI滤波器，电源抑制比（PSRR）达130dB以上，可有效抑制车载环境中的高频噪声干扰。










RS8412/4-Q1系列

• 36V高压供电能力与1.2MHz增益带宽，适配12V/24V电池系统电压波动。其静态电流仅100μA，显著降低系统功耗，适用于电动汽车减速器的电机位置信号放大与处理。




• 通过AEC-Q100 Grade 1认证，满足车规级可靠性要求，支持-40℃至125℃全温域稳定运行




二、电平转换器：多电压域协同与信号完整性

VCU需连接不同电压域的子系统（如5V传感器与3.3V MCU），电平转换器确保逻辑信号无失真传输：

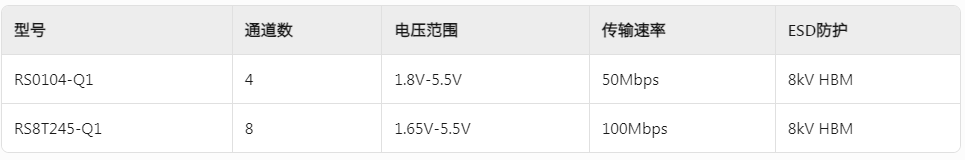

RS0104-Q1/RS0204-Q1/RS0108-Q1

• 支持双向自动方向控制，电压转换范围覆盖1.8V至5.5V，传输延迟低至3.5ns，适用于CAN/LIN总线通信、传感器与MCU间的电平匹配。




• 集成静电防护（ESD）达8kV（HBM），防止车载静电浪涌导致的数据错误。










RS8T245-Q1

• 八通道高速电平转换器，支持3.3V与5V系统混合供电场景，传输速率达100Mbps，适用于高吞吐量数据交换（如VCU与ADAS域控制器通信）。




三、电压基准源：高精度采样与ADC驱动的基石

• RS431-Q1并联电压基准源为VCU的模数转换（ADC）提供稳定参考电压：




• 初始精度±0.5%，温漂典型值10ppm/℃，确保-40℃至125℃范围内ADC采样误差小于±1LSB。










• 输出电流范围1mA至100mA，可直接驱动高精度ADC（如16位/24位Σ-Δ型ADC），简化信号链设计




四、系统级应用：协同设计提升VCU可靠性

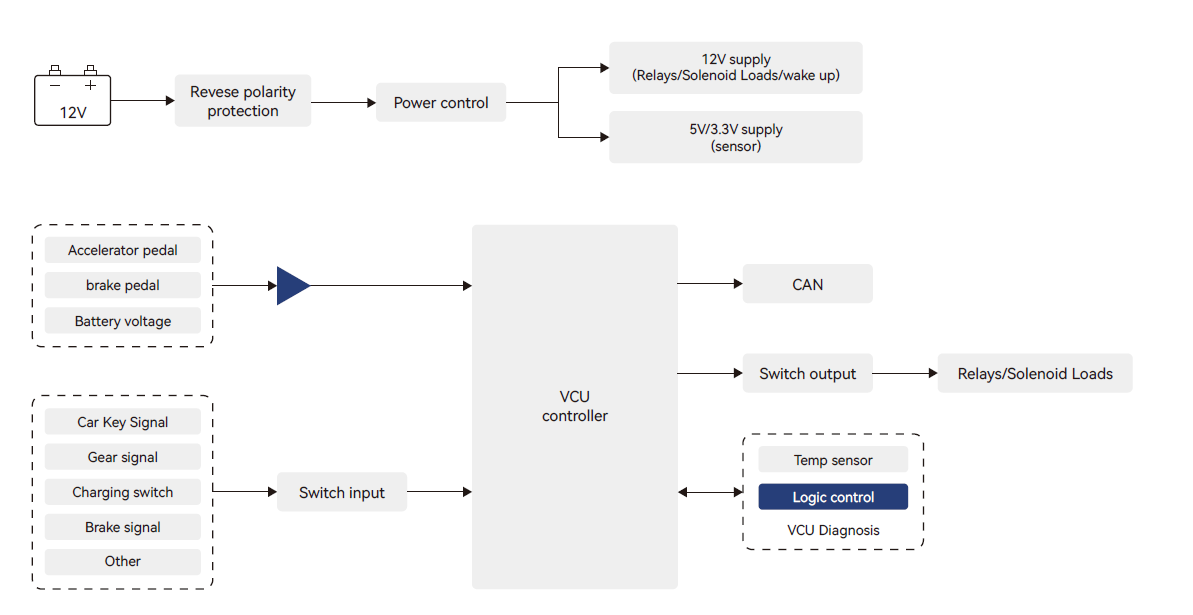

在典型VCU架构中，三类器件协同工作：

• 传感器信号链路：热电偶信号→RS721P-Q1放大→RS431-Q1提供基准电压→ADC采样→MCU处理。




• 多域通信链路：3.3V MCU指令→RS8T245-Q1电平转换→驱动5V执行器（如继电器）。




• 供电与保护：RS8412-Q1的高压兼容性适配12V电池波动，RS0108-Q1的ESD防护保障通信端口安全。




结语

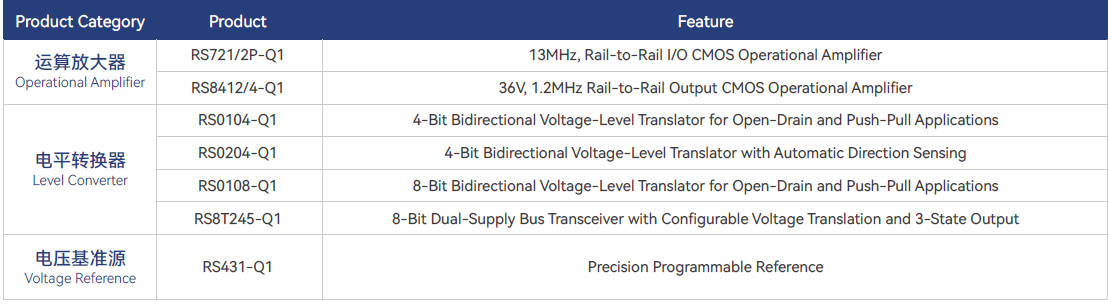

润石科技的车规级运算放大器（RS721/2P-Q1、RS8412/4-Q1）、电平转换器（RS0104-Q1、RS8T245-Q1等）及电压基准源（RS431-Q1），通过宽温域稳定性、高抗干扰性与多电压兼容性，构建了车辆控制单元的高可靠信号链基础。
