超毅电子将为大家介绍一款高性能的650V场截止槽型IGBT（绝缘栅双极晶体管）与快速软恢复反并联二极管共封装的产品——强茂PTGH7565S1 IGBT。

产品特点

卓越的高速开关IGBT性能：该产品采用的场截止槽型IGBT结构，具有优异的开关速度和低导通损耗，有助于提高整机的效率和可靠性。

低饱和电压：在TVJ（结温）为25℃时，产品的饱和电压仅为1.65V，有助于降低整机的功耗。

共封装低Qrr和软恢复二极管：与快速软恢复反并联二极管共封装，降低了系统的复杂性和成本，同时提高了整机的稳定性和可靠性。

高温工作能力：最大结温TVJ可达175℃，使得产品能在高温环境下稳定工作。

易于并联使用：由于产品具有正的VCEsat（集电极-发射极饱和电压）系数，使得多个器件并联使用时更加简单方便。

符合环保要求：产品采用无铅设计，符合欧盟RoHS 2.0环保指令要求，同时采用绿色成型化合物，符合IEC 61249标准。

应用领域

该产品广泛应用于不间断电源（UPS）、光伏逆变器、电动汽车充电器、焊接机以及家用电器等领域，为这些领域的电力电子系统提供高效、稳定、可靠的功率转换和控制功能。

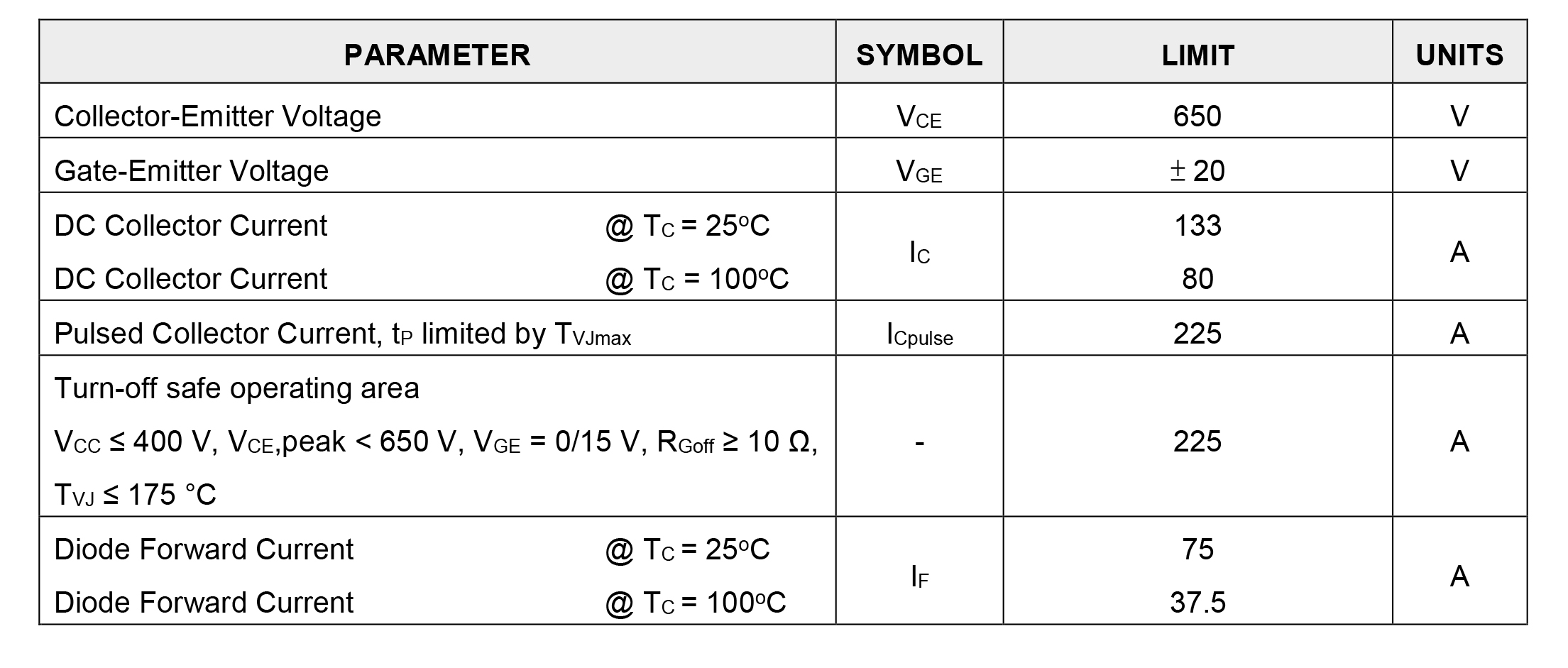

主要参数

集电极-发射极电压VCE：650V

门极-发射极电压VGE：±20V

DC集电极电流IC：在TC=25℃时为133A，在TC=100℃时为80A

脉冲集电极电流ICpulse：225A

二极管正向电流IF：在TC=25℃时为75A，在TC=100℃时为37.5A

最大功耗Ptotal：在TC=25℃时为366W，在TC=100℃时为183W

结温范围TVJ：-40℃至+175℃

储存温度范围TSTG：-55℃至+150℃

焊接温度TSLD：距离外壳1/8英寸处，持续5秒，最高260℃

综上所述，这款650V场截止槽型IGBT与快速软恢复反并联二极管共封装产品凭借其卓越的性能和广泛的应用领域，为电力电子系统的高效、稳定、可靠运行提供了有力保障。

超毅电子提供强茂PTGH7565S1，无论您是追求高性能、小型化还是性价比，超毅电子都能给您找到合适的选择。
