光耦在开关电源调整电压作用

发布时间:2020-08-17 16:38  作者:超毅电子  点击次数:

一、光耦在开关电源调整电压作用

我们知道作为开关电源,它电路中光耦的电源是从高频变压器次级电压来获取的,一旦输出电压由于各种原因降低时候,反馈电流就会相应的加大,此时占空比也会相应的变大,结果使得输出电压升高;若输出电压升高,那么电流将会变小,占空比也会减小,使得输出电压降低。一旦高频变压器次级负载超载或开关电路有故障,就没有光耦电源提供,此时光耦就控制着开关电路不能起振,最终保护开关管不至被击穿烧毁,因此光耦在开关电源一般起到隔离、提供反馈信号和开关三种作用。



二、光耦在交流等负载做开关作用

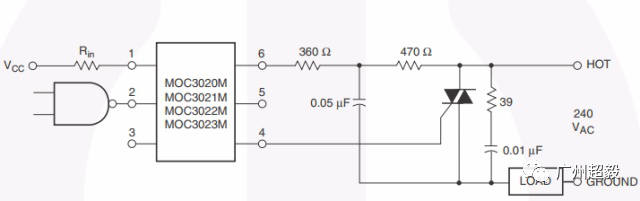

耦由于在具有单向传输,并且输入端与输出实现了电气隔离,使得输出信号对输入端无影响,因此广泛应用于各种隔离电路当中,对于电力电子而言,在交流负载应用的就比较多,通过与双向可控硅一起构成抗干扰能力强的隔离电路,如下图,注意要增加限流电阻,另外在输出负载增加RC吸收回路或者并联一个压敏电阻,这有助于保护负载。

三、过零检测作用

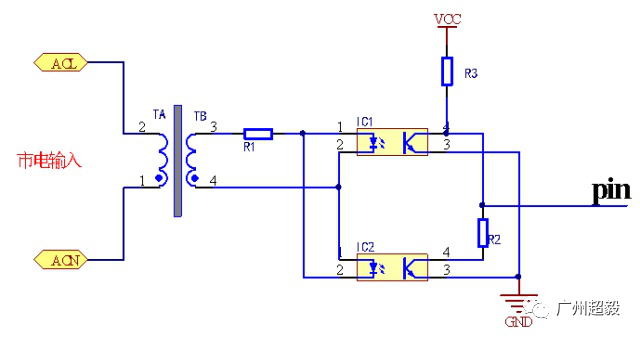

要实现过零其实有很多种方法,有串联两个二极管方法,还可以通过光耦来转换,如下图,采用两个光耦,交流电输入,两个光耦反向并联,在市电的正负半周两个光耦分别轮流导通,当市电不在过零点时候,只有一个光耦导通,此时输出低电平,当市电转到过零点时候,两个光耦均不导通,此时由于R3作用,pin输出高电平,这样在输出端得到周期为10ms的脉冲信号。由于这种电路由光耦隔离作用,因此这种过零检测电路比串联二极管的那种电路更为更安全。

四、其他应用

除了这三种,另外光耦还有其他的应用,例如触发电路、逻辑电路、脉冲放大电路等。



PS:如需亿光光耦产品资料及样品测试、技术支持、库存等,欢迎联系超毅电子。
