拆解发现:光耦EL1019应用在罗马仕65W氮化镓快充

发布时间:2020-08-14 13:54  作者:超毅电子  点击次数:

2020年以来,氮化镓快充迎来较快发展,尤其是65W功率段无论是手机品牌还是电商品牌,都将其作为自家的主打产品系列。单口、双口、三口等各种形态的产品接连上市,让人应接不暇。最近罗马仕也推出了一款65W氮化镓充电器。



下面超毅小编和大家分享罗马仕65W氮化镓充电器的拆解发现:

罗马仕65W氮化镓充电器拆解

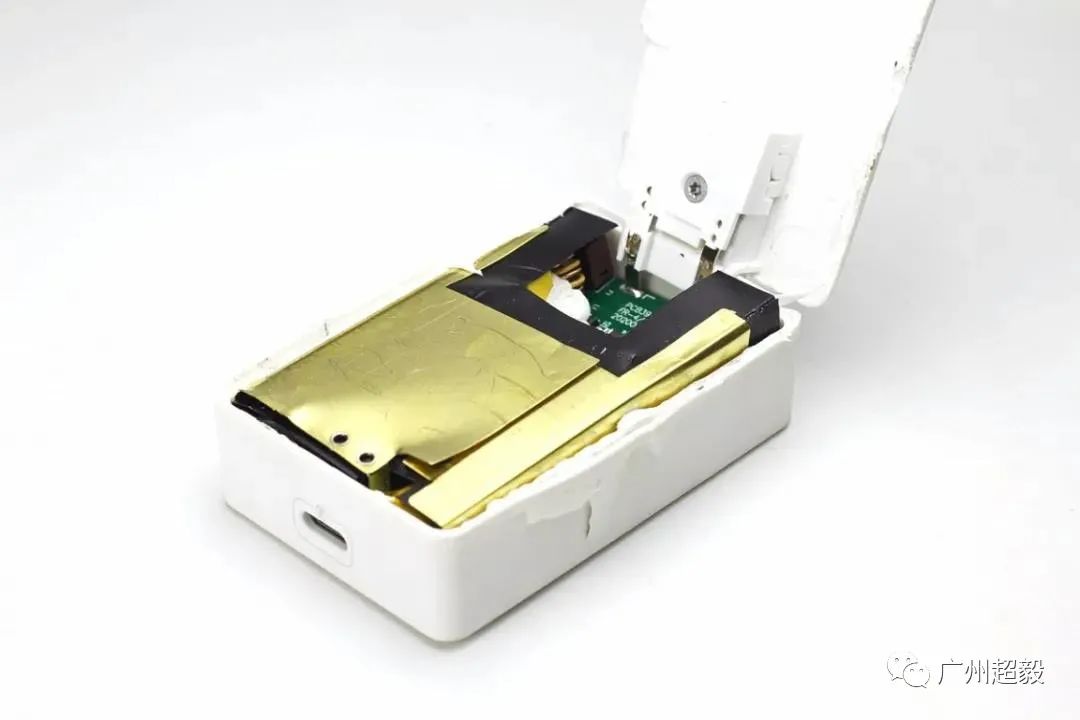

将底部外壳拆开,边缘采用超声波焊接工艺封装。

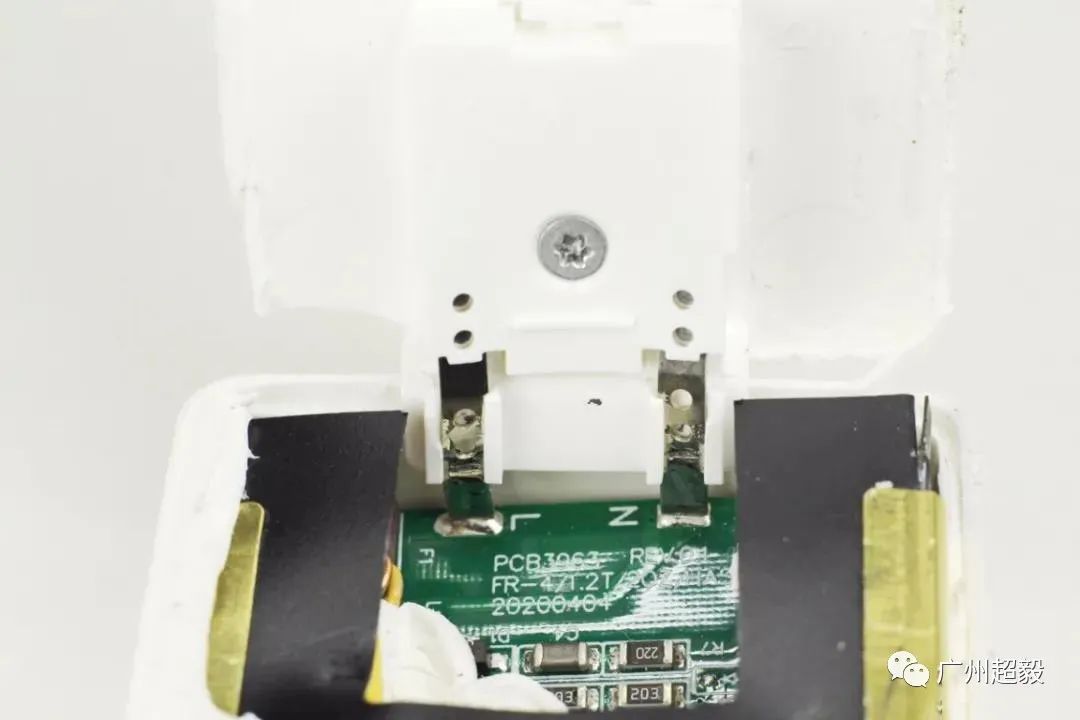

金属弹片直接和PCB板进行焊接。

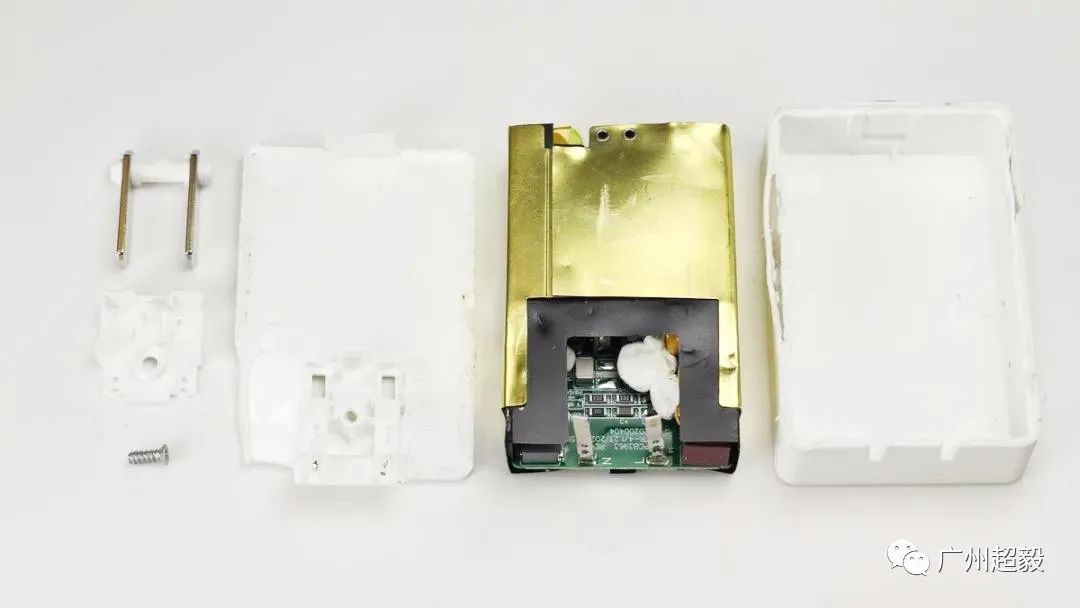

拆掉插脚将PCB板取出。

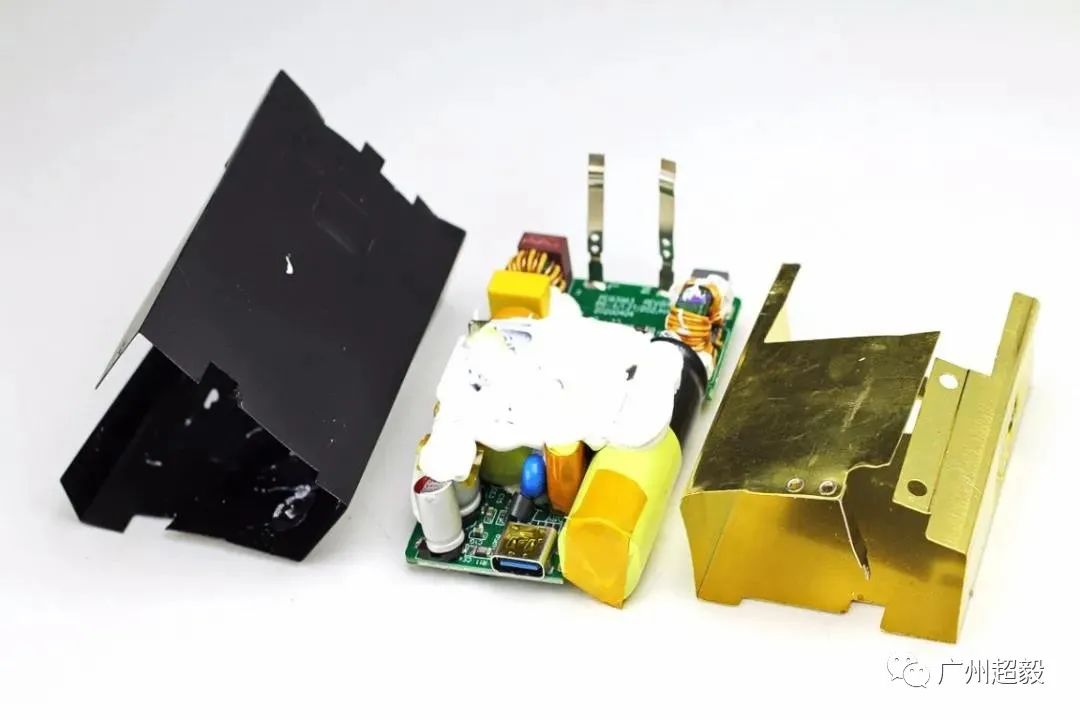

电路板使用大面积黄铜散热片包裹来均匀散热,此外还有绝缘塑料板进行隔离。

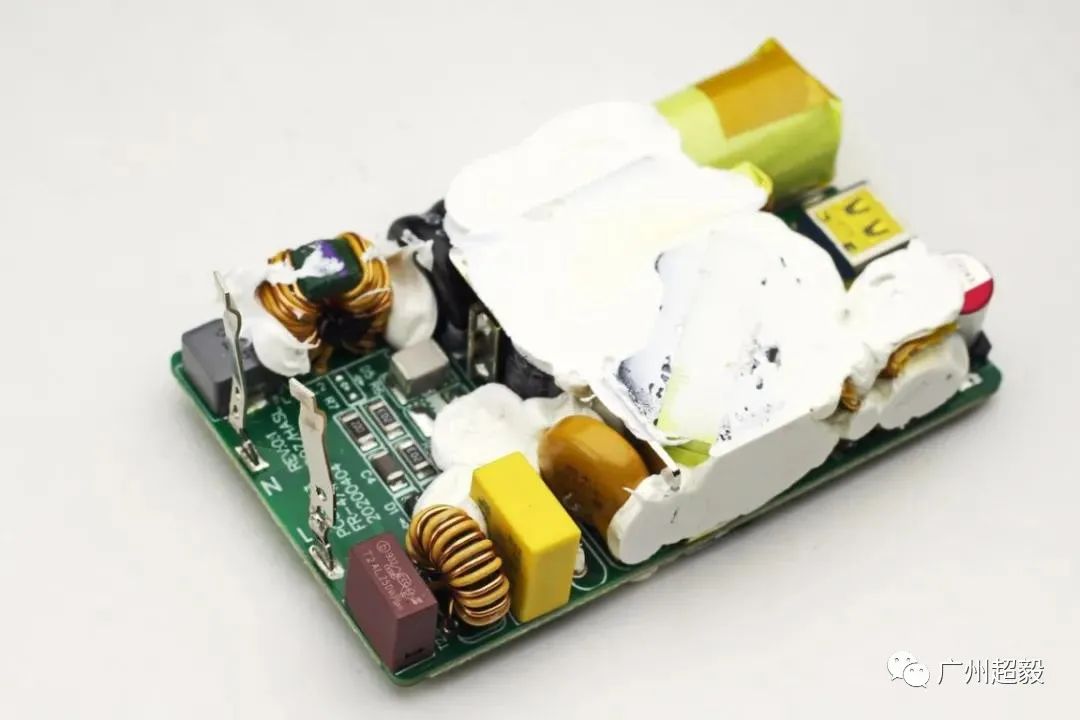

PCB板正面上的元器件打胶固定和帮助导热。

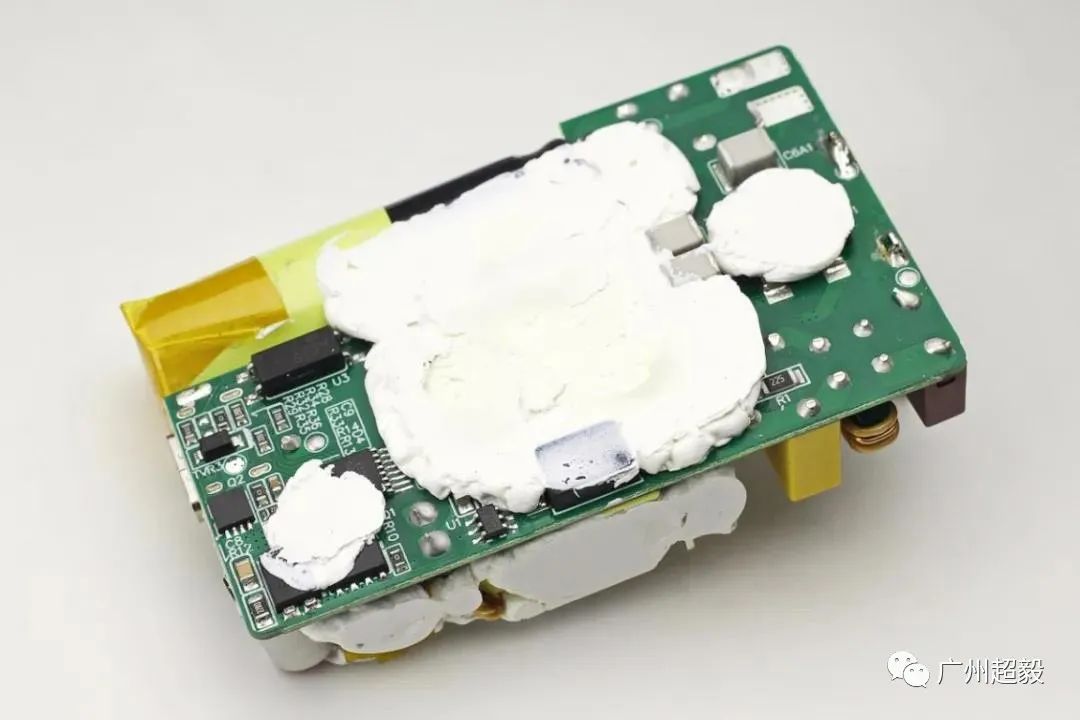

PCB板背面一览,主要发热芯片上同样注胶处理。

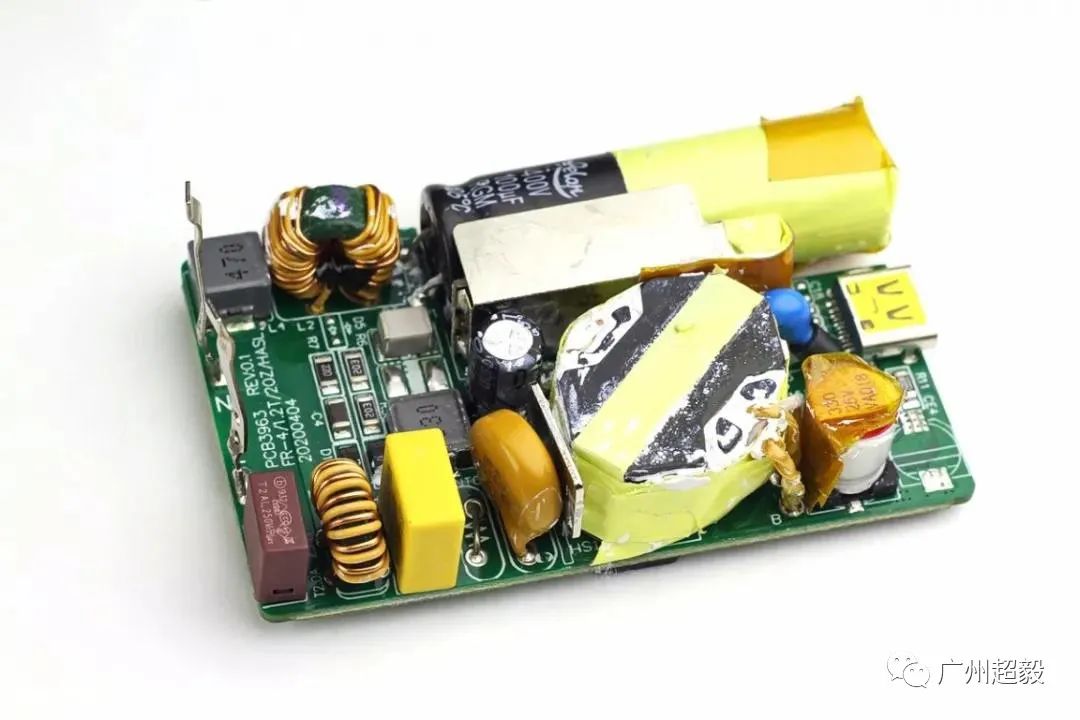

将硅胶清理掉,板子正面一览。

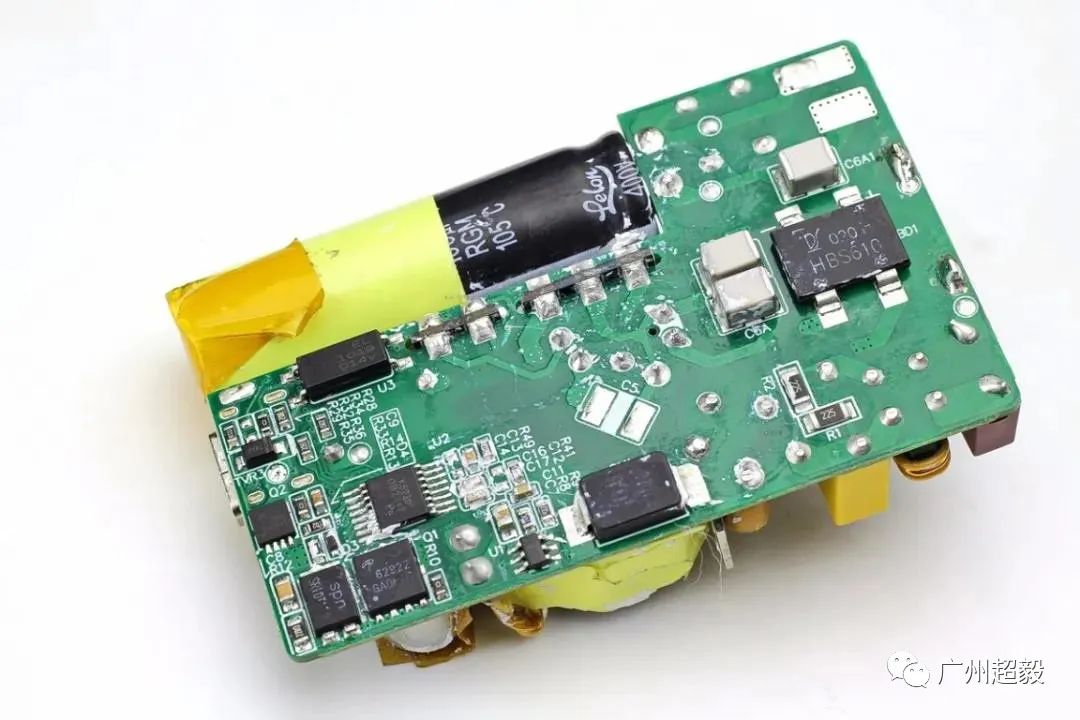

板子背面一览。



通过对PCB板正背面电路观察分析发现,罗马仕65W USB PD氮化镓充电器采用了开关电源宽范围输出,由协议芯片控制输出电压的典型架构。

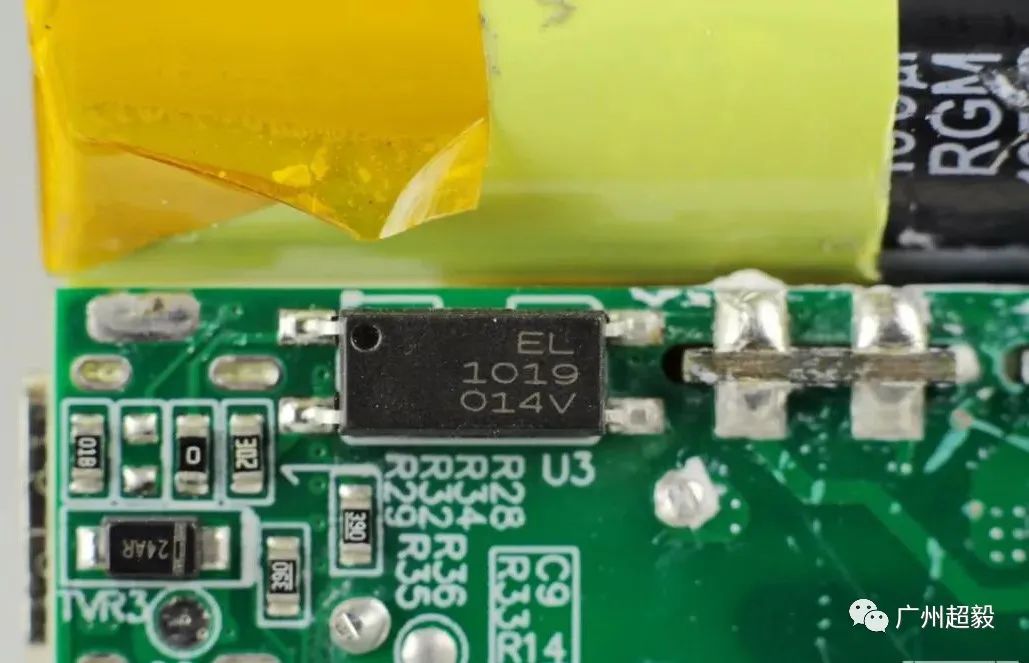

亿光EL1019光耦,横跨在初级和次级之间,用于初级次级通信,反馈调节输出电压。

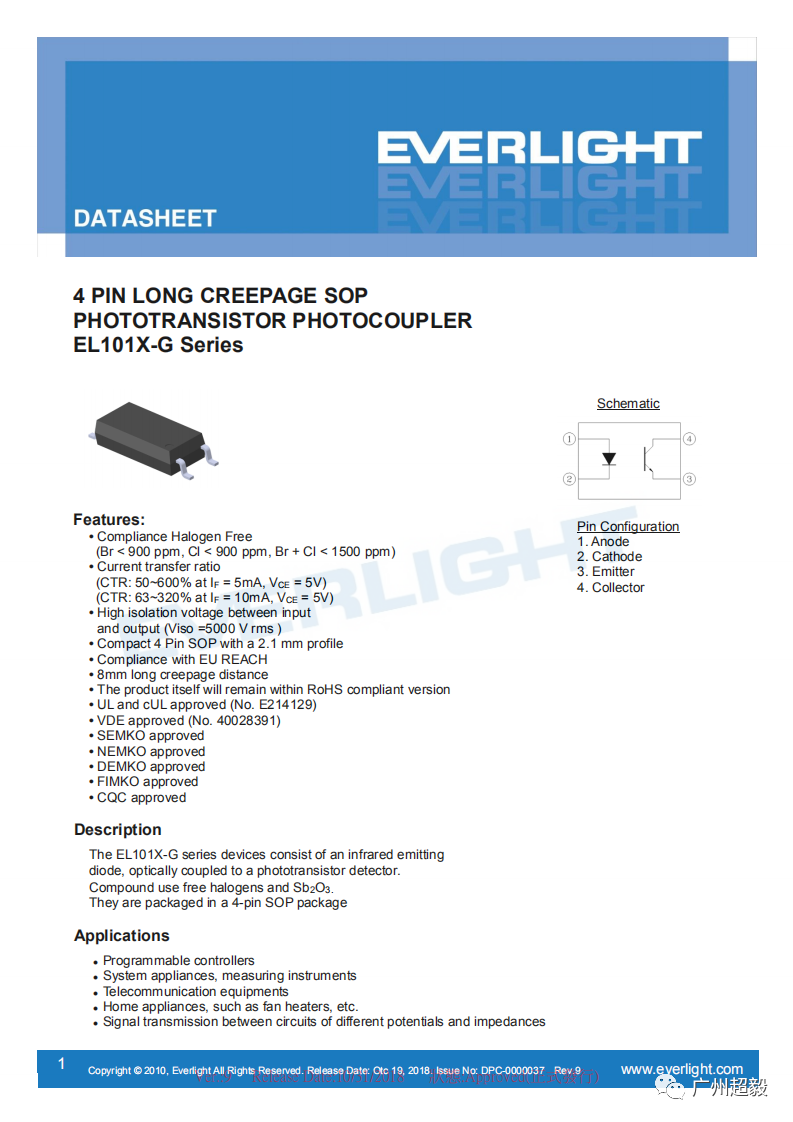

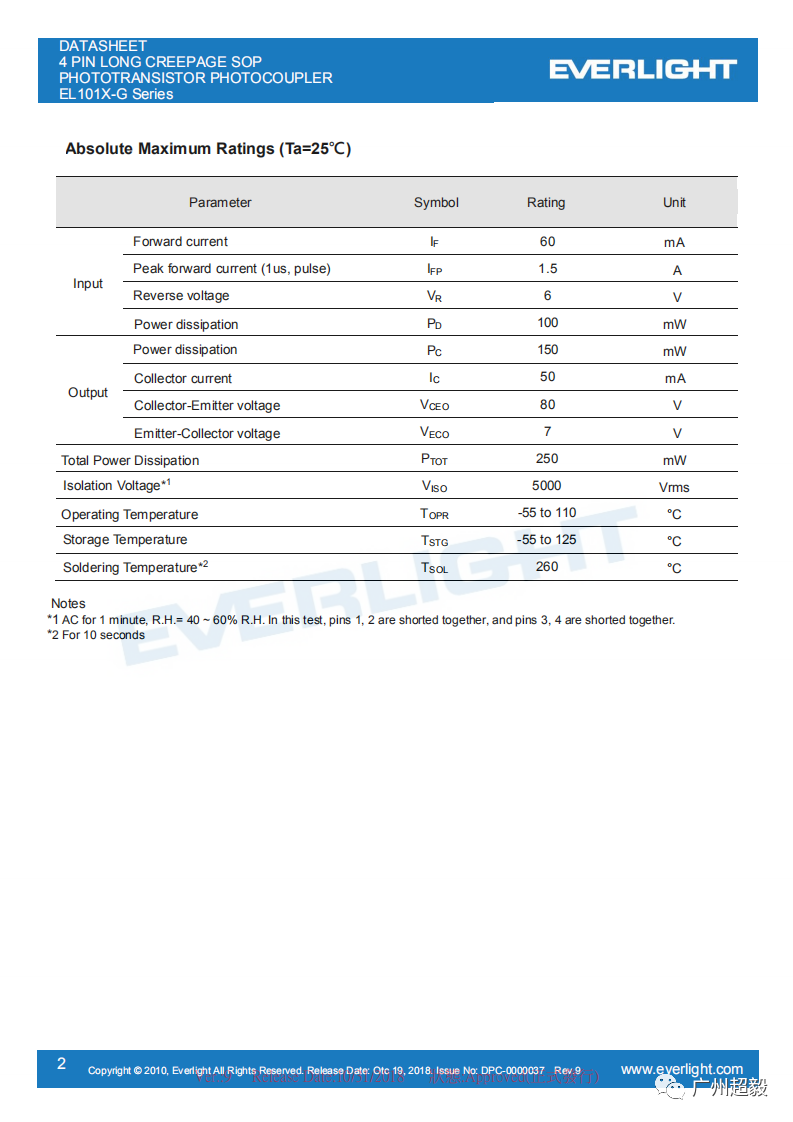

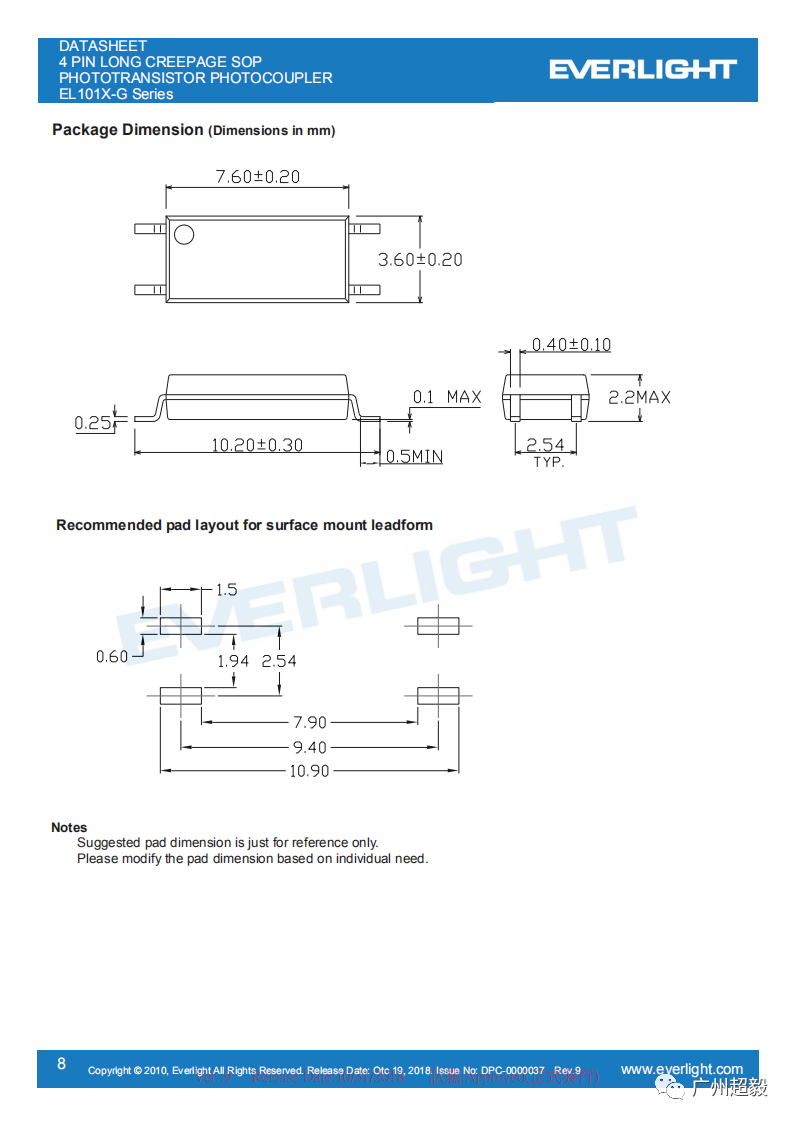

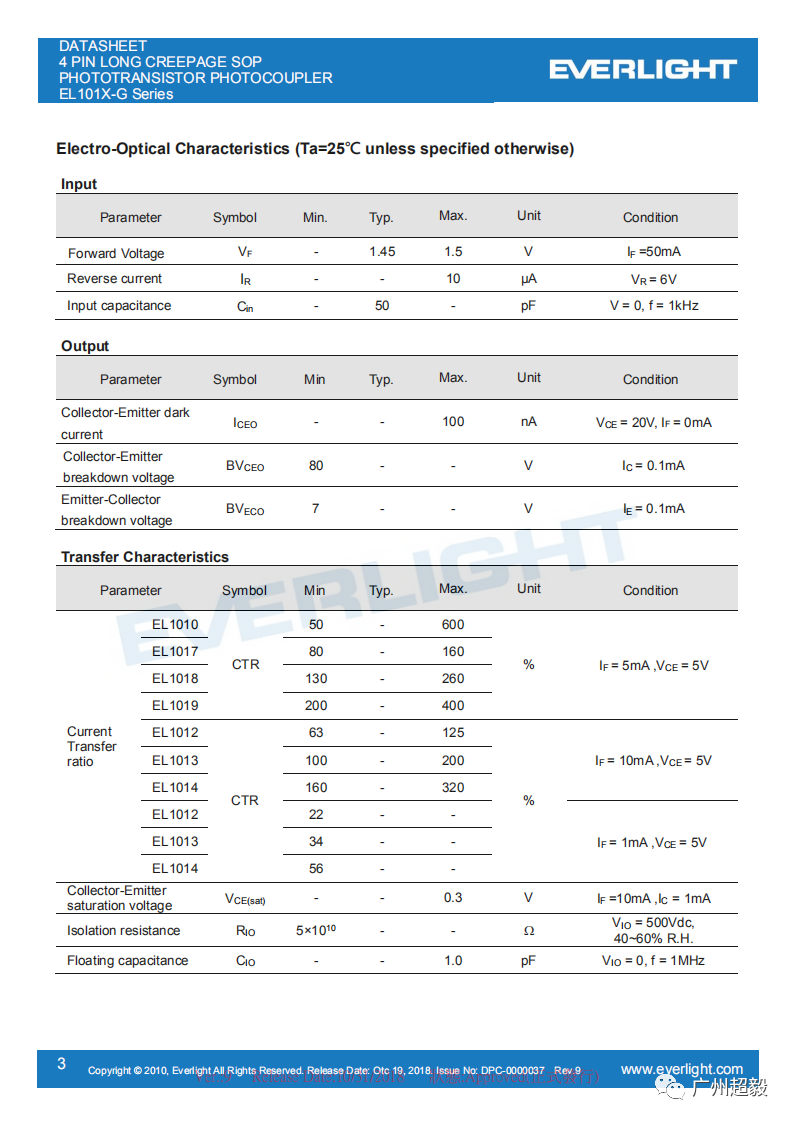

EL1019光耦详细规格参数

超毅小编通过拆解了解到,采用EL1019光耦的还有OPPO 50W饼干氮化镓充电器、征拓65W氮化镓充电器、魅族65W 2C1A氮化镓快充充电器等产品。



亿光 EL1019光耦,横跨在初级和次级之间,用于初级次级通信,反馈输出电压。



PS:如需EL1019光耦样品测试、规格书资料、应用技术咨询等,请联系超毅电子
