红外感应开关的工作原理是什么

发布时间:2020-08-04 10:07  作者:超毅电子  点击次数:
1、红外感应开关,是以红外感应技术为基础的一种自动控制开关,它通过感应外界所散发出的红外热量,实现其自动控制功能,可以快速的开启灯具、防盗报警器、自动门等各种电器设备。

2、红外感应开关具有着光敏控制、全自动感应、感应封锁时间、可重复触发等优点。它还能够起到节约水资源、电资源的作用,广泛的被运用于各个公共场所,有效避免了人们忘记关灯和关水龙头时而造成的资源浪费。

3、红外线感应开关,容易受到各种不同的干扰,比如说各种热气流、热源的干扰。另外,人体的红外辐射若是被遮挡住了,红外线感应开关是无法感应到的。若是室内环境温度接近人体温度的时候,还会造成短暂的失灵现象。

红外感应开关是基于被动红外传感技术的自动控制开关,主要感应器件为人体热释电红外传感器。人体体温一般在37度,会发出波长10微米左右的红外线,而人体周围的温度一般低于37度,要大于人体红外辐射波长,热释电红外传感器就是探测区域内红外辐射的变化进行工作的。

智能面板应用

热释电红外传感器内部包含两个互相串联或并联的热释电元。热释电元对波长范围为0.2~20微米的红外辐射非常敏感,在结构上两个电元电极化方向相反,以抑制由于自身温度升高而产生的干扰。由此,均匀的环境背景红外辐射对两个热释元件作用相同,释电效应抵消,传感器无信号输出;同样人体在感应范围内静止不动时,释电效应抵消后是固定值,传感器也没有信号输出;只有人体在感应范围内移动时,两个电元受到的红外辐射不同且不断变化,传感器才输出感应信号,经过电路放大处理,实现控制目的。

热释电红外传感器的直接探测距离很近,而且方向性差,通过菲涅尔透镜在探头前方产生一个交替的“可见区”和“盲区”,这样当人体在前方移动时,传感器会受到变化剧烈的红外辐射,可以明显的增加探测距离,还可以根据需要规定探测范围和监控视场。

基于热释电红外传感技术的红外感应开关,本身不发任何类型的辐射,功耗很小,白天在光控作用下,开关处于关闭状态;晚间当有人进入感应范围时,传感器探测到人体红外光谱的移动变化,开关自动接通灯亮,如果人不离开,开关会一直开启,人离开后,开关延时一段时间自动关闭灯灭。一般有86面板和顶装安装形式,是现代楼宇、家居理想的选择。

1.超低功耗设计,可以串联在灯具照明回路,单极性控制。
2.起控照度可调节:如逆时针调节,可使开关在光照更强的环境照度下启动;如顺时针调节,可使开关在光照更弱的环境照度下启动。
3.延时时间可调节:调节范围约20秒~6分钟。如逆时针调节,则延时时间变短;顺时针调节,则延时时间变长。

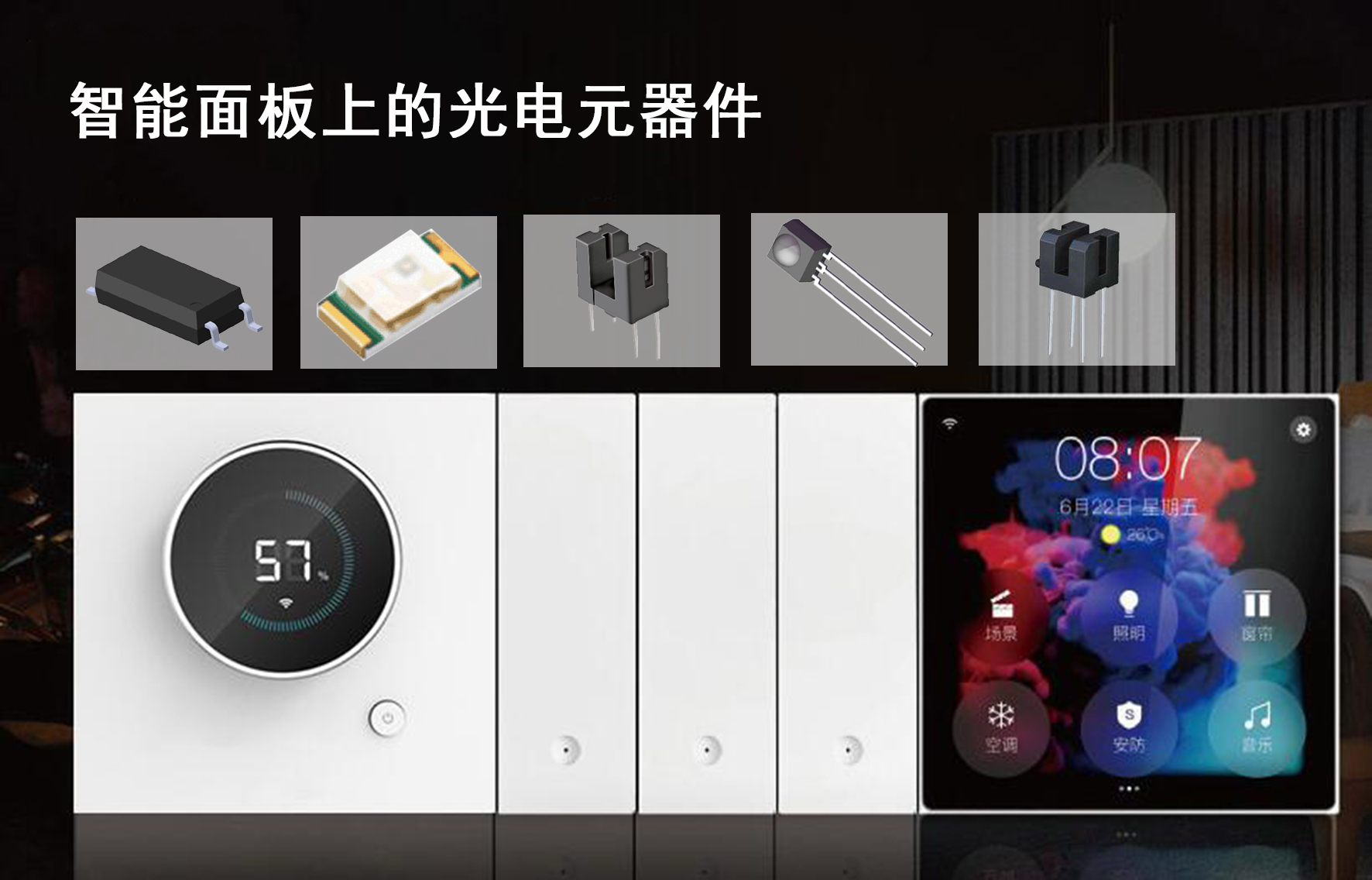

推荐智能控制面板上用到的光电元器件:

光耦、贴片LED灯珠、光电开关ITR和红外线接收头IRM



1.光耦:快充EL1019

2.贴片灯珠:0603,19-217系列

3.接收头:IRM56384

4.光电开关:ITR20402,和20403

如需样品测试、规格书资料、技术支持等,请联系超毅电子。
