太空硅灌胶工艺65W氮化镓充电器拆解

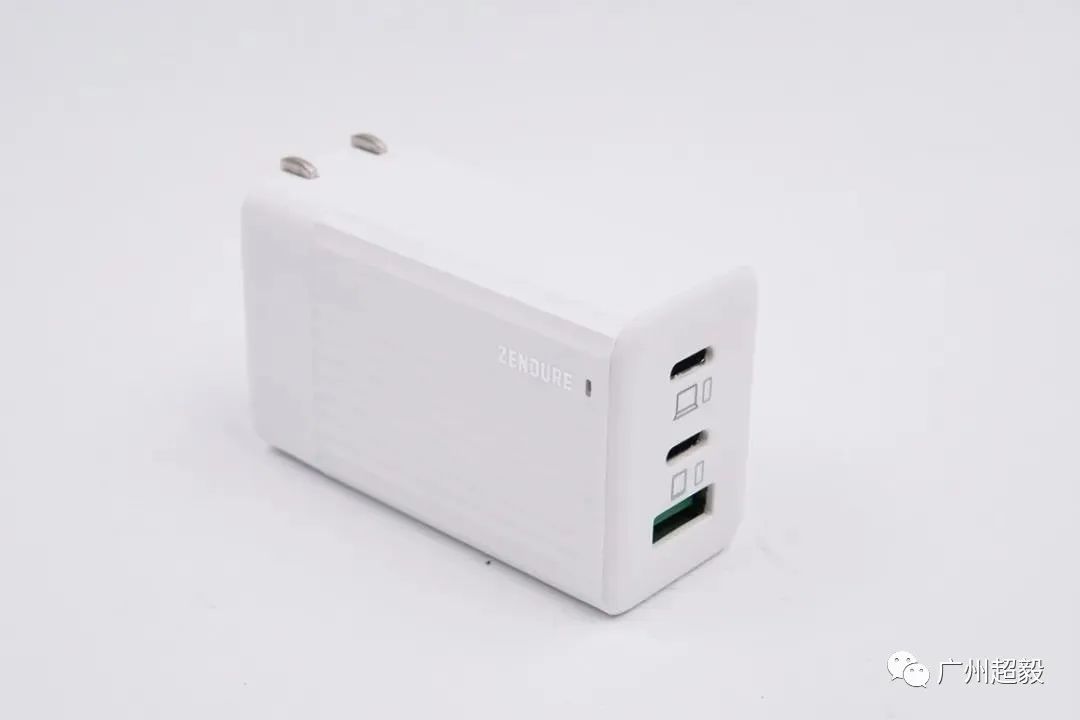

ZENDURE征拓65W氮化镓充电器有黑白两种款式,机身主体采用“罗马柱”造型设计,表面哑光处理,输入端为亮面处理,机身边缘圆润过渡,使用手感好。旁边有一颗LED指示灯,整体设计简约。实测三围66mm x 41mm x 29m,功率密度0.83 / cm³,这功率密度在同类产品里名列前茅。

拆开输入端外壳,充电器内部整个采用灰色导热胶填充,如此设计可以增强充电器散热性能,并且增加内部元器件机械强度,简单说更加耐摔,耐候性更好。

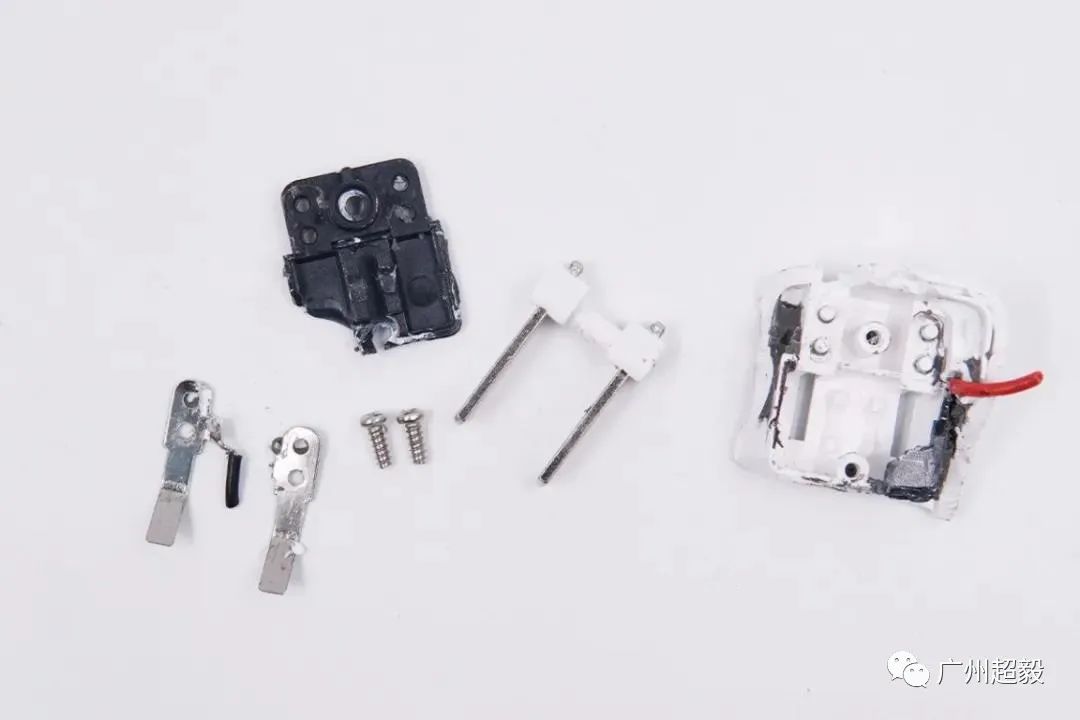

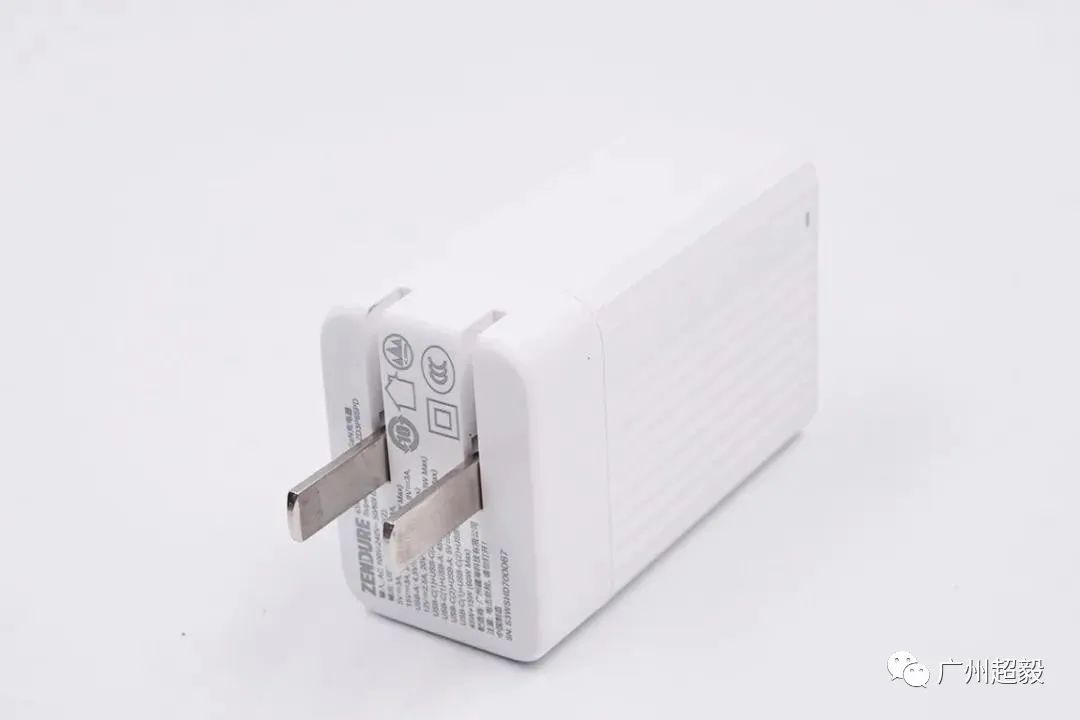

插脚端拆开一览。

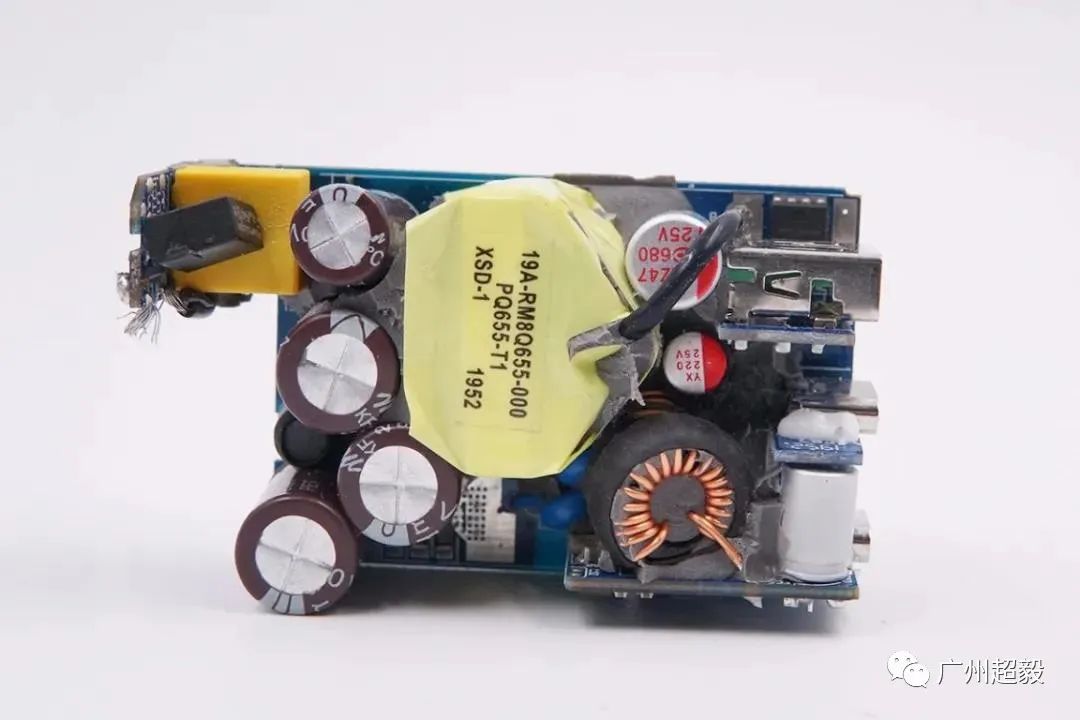

PCB板正面一览,将硅胶清理掉,板子从左到右分别是高压、滤波、低压输出三大部分。输入输出端均设有小板,充分利用内部空间减小体积。



将硅胶清理掉,初次级分界明显。

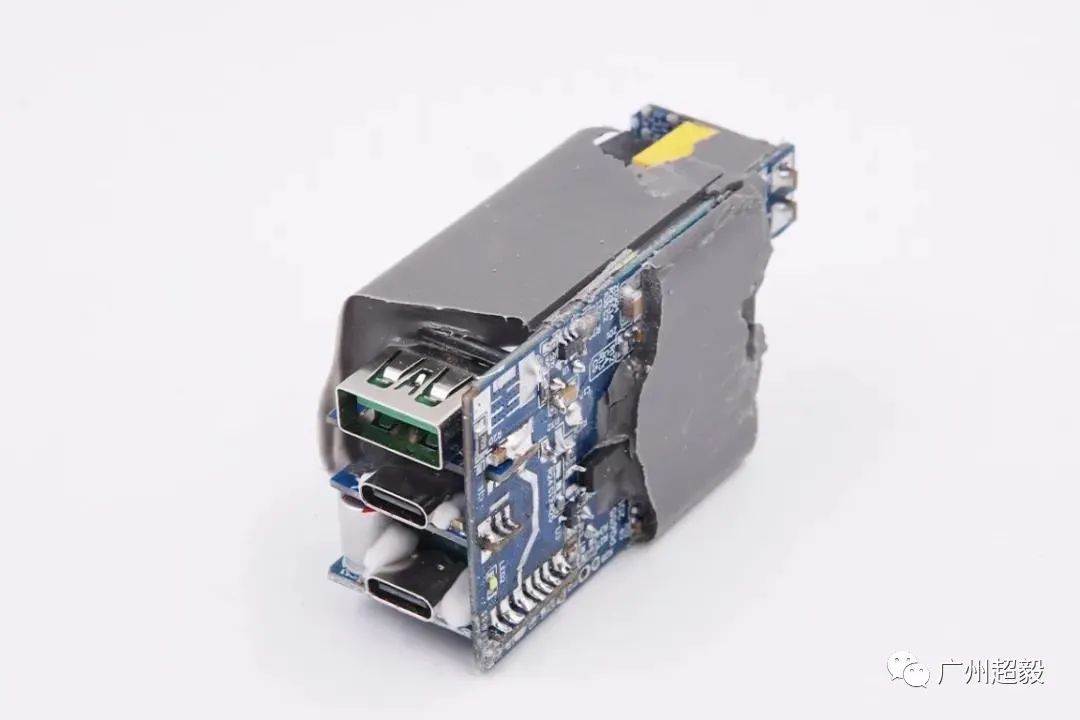

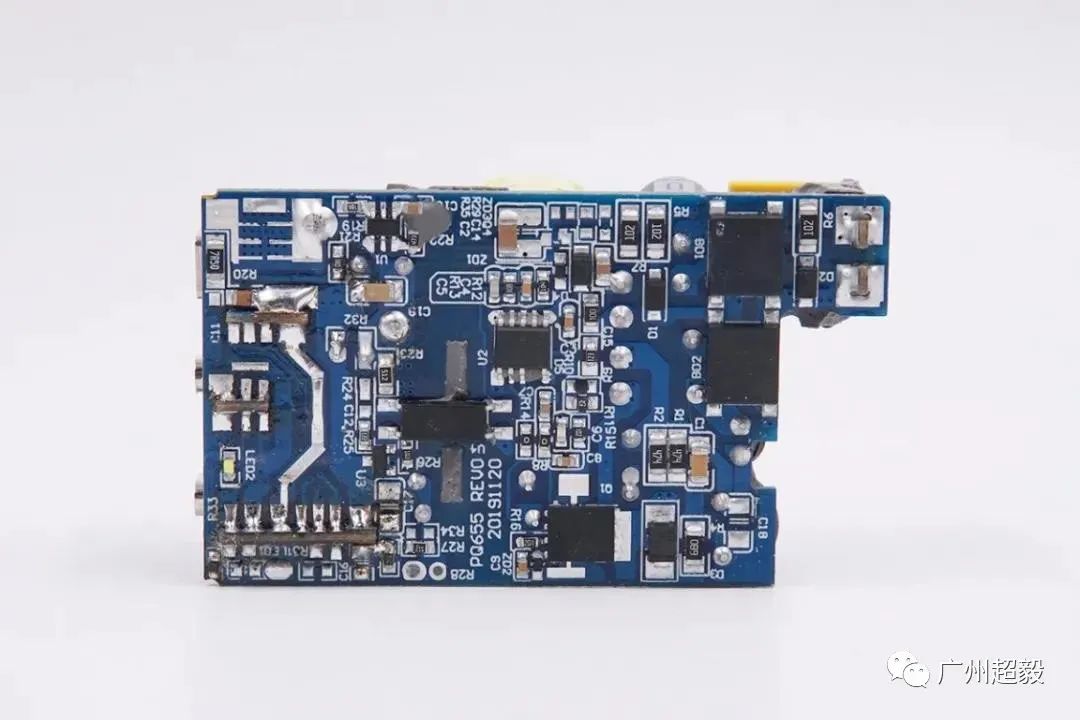

经过对充电器正背面电路观察分析发现,征拓2C1A 65W氮化镓充电器采用时下热门的开关电源定压输出,多路输出独立降压的设计架构。

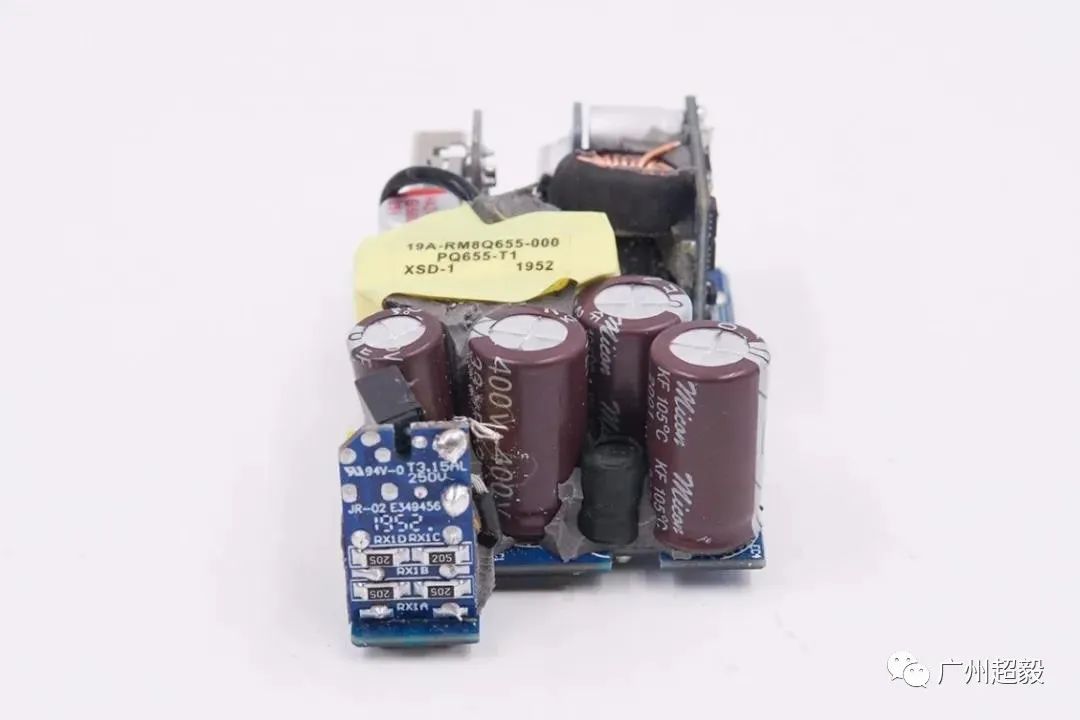

主控电路板前端焊接小PCB板、四颗初级滤波电解电容和一颗工字电感。

小PCB板上焊接有延时保险丝、安规X电容、共模电感。

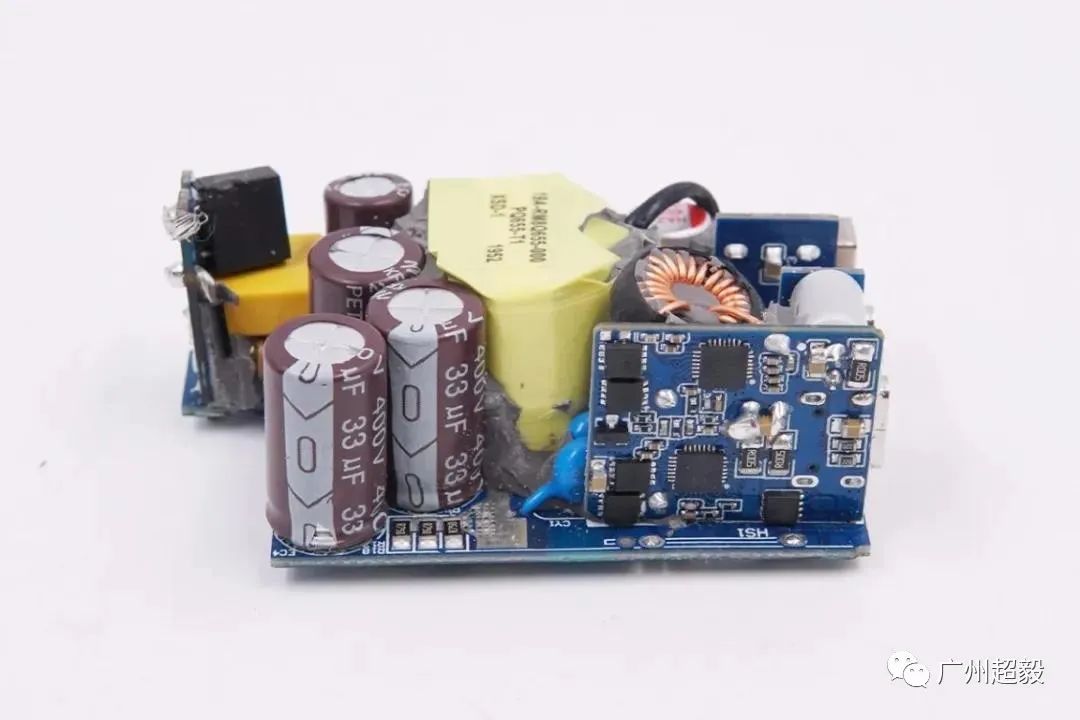

板子侧面一览,焊接有两颗Y电容和二次降压电路板。

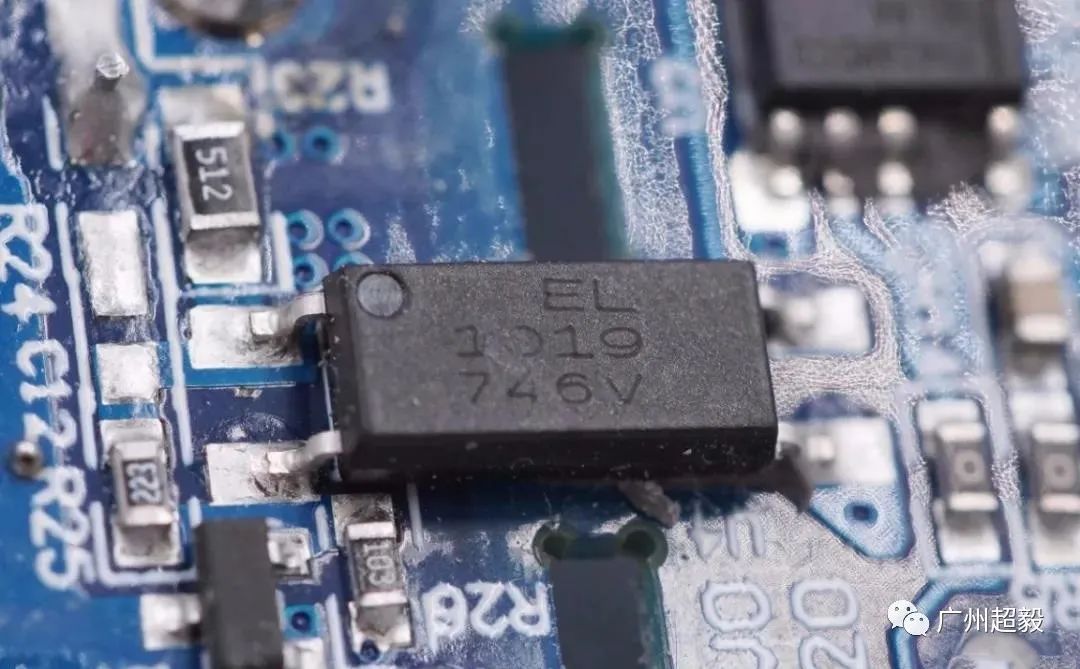

亿光 EL1019光耦,横跨在初级和次级之间,用于初级次级通信,反馈输出电压。

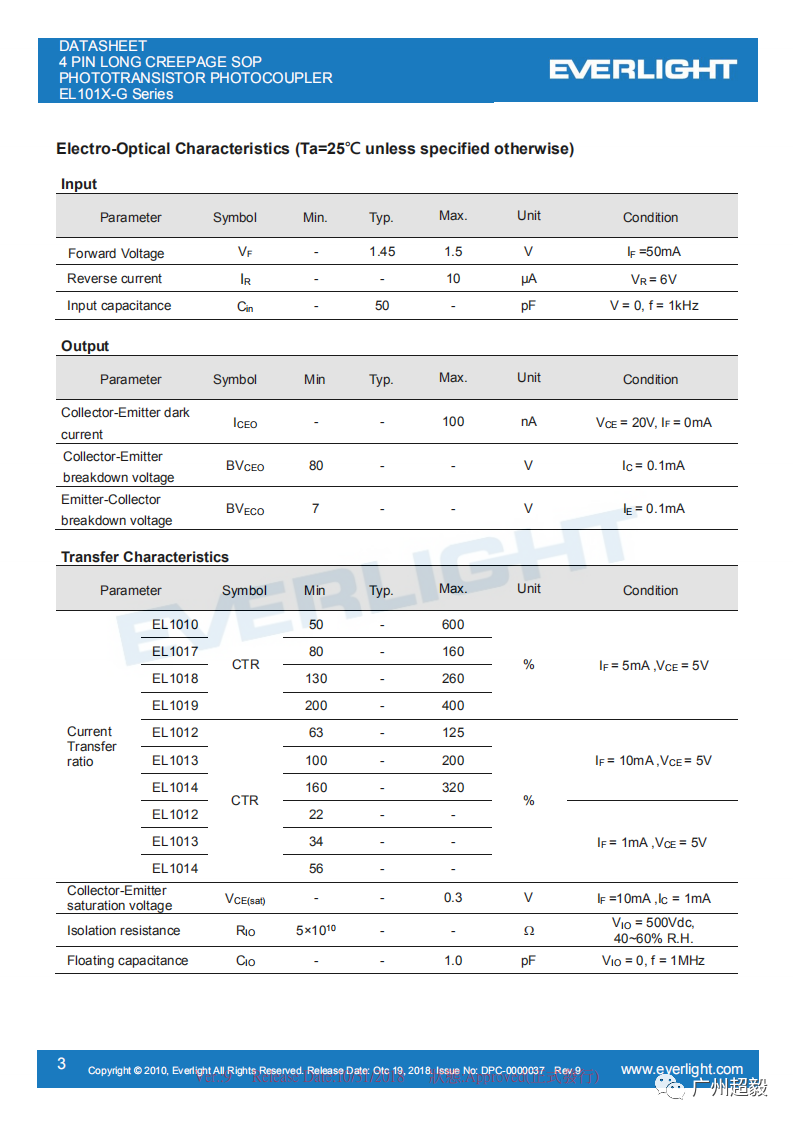

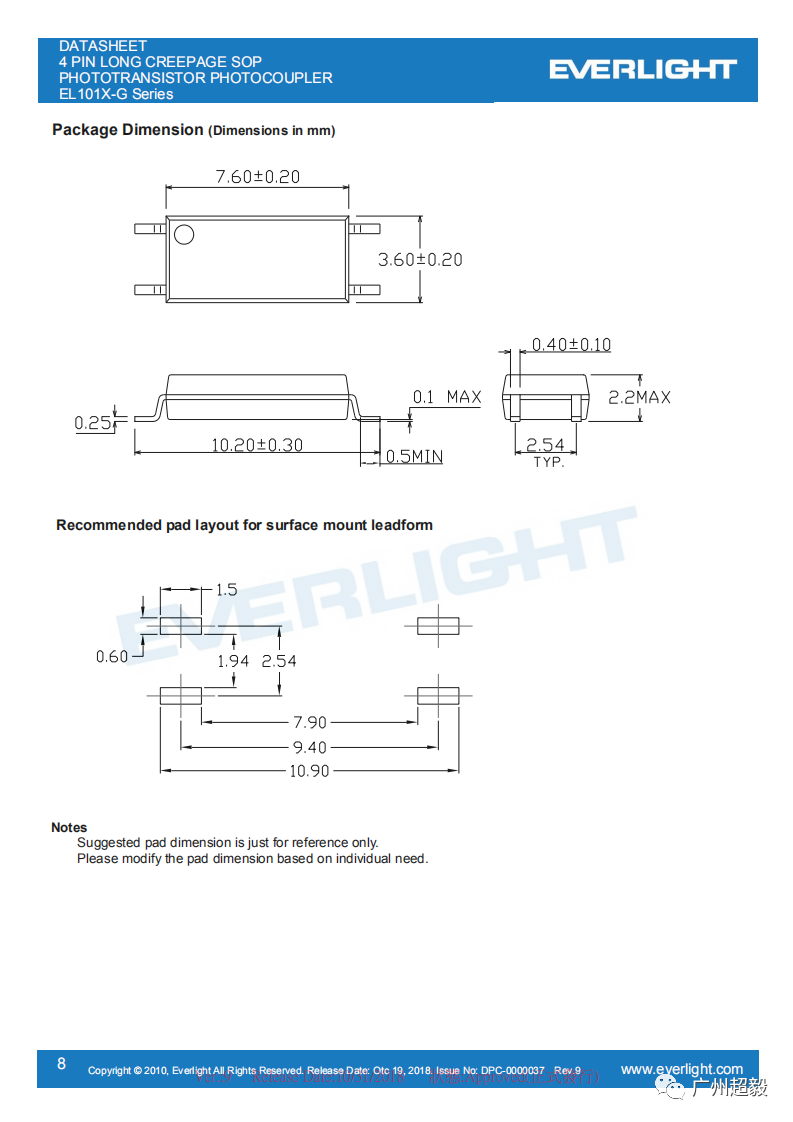

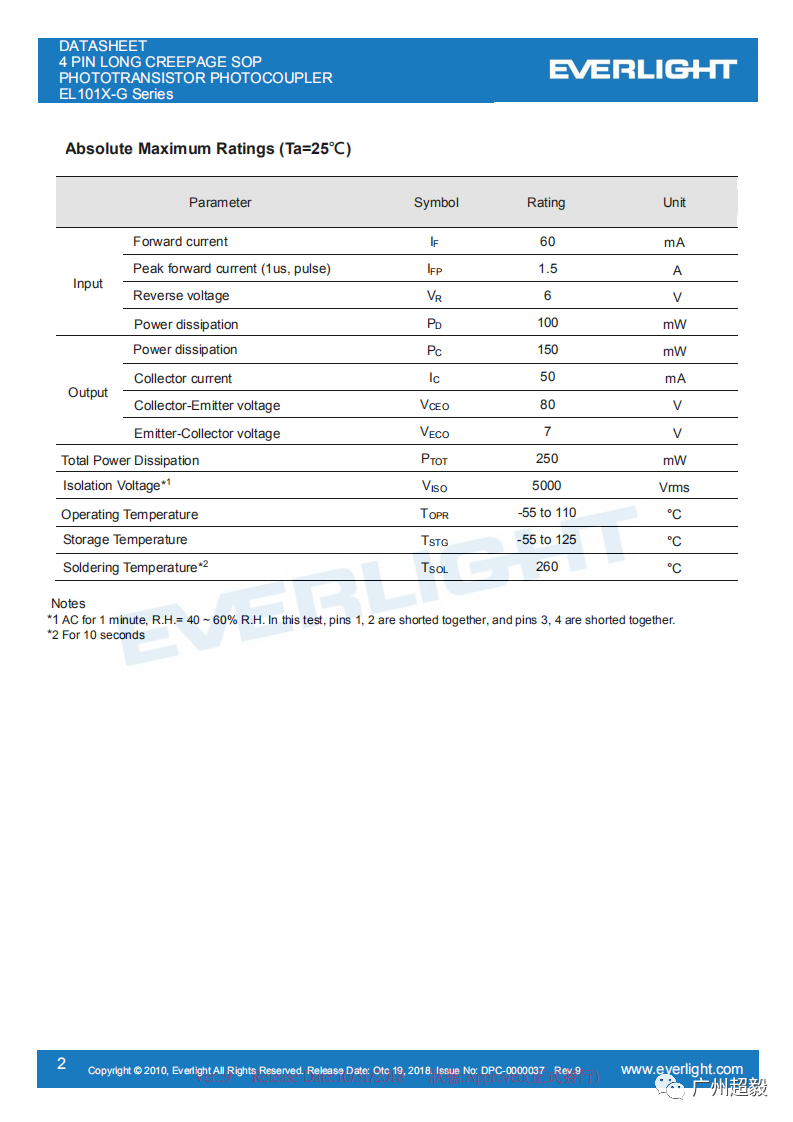

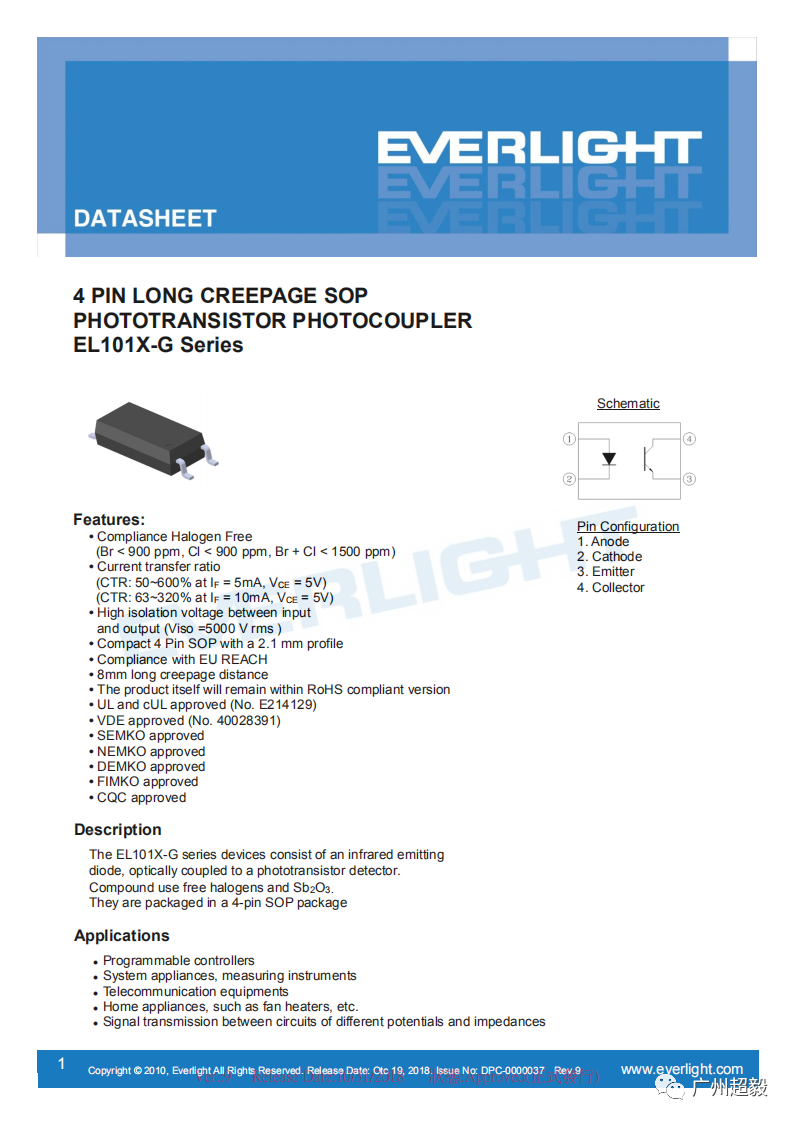

亿光EL1019光耦规格书:

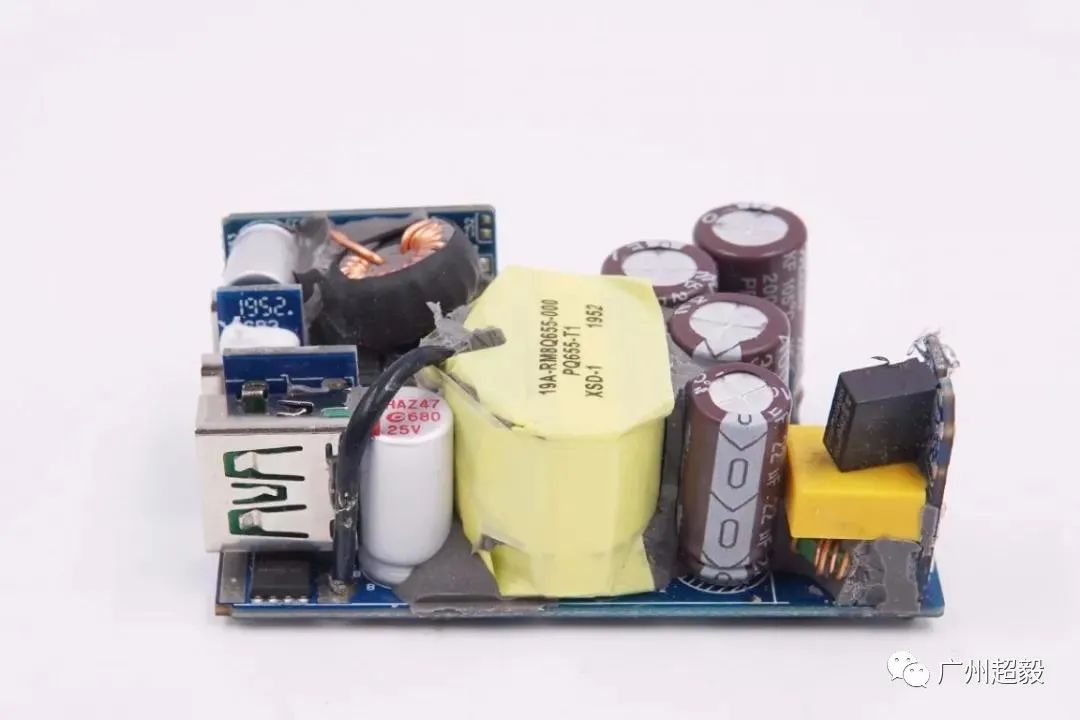

PCB板另一侧面一览,中间的变压器使用绝缘胶带缠绕包裹,输出端有一颗固态电容、次级同步整流MOS和USB-A母座。

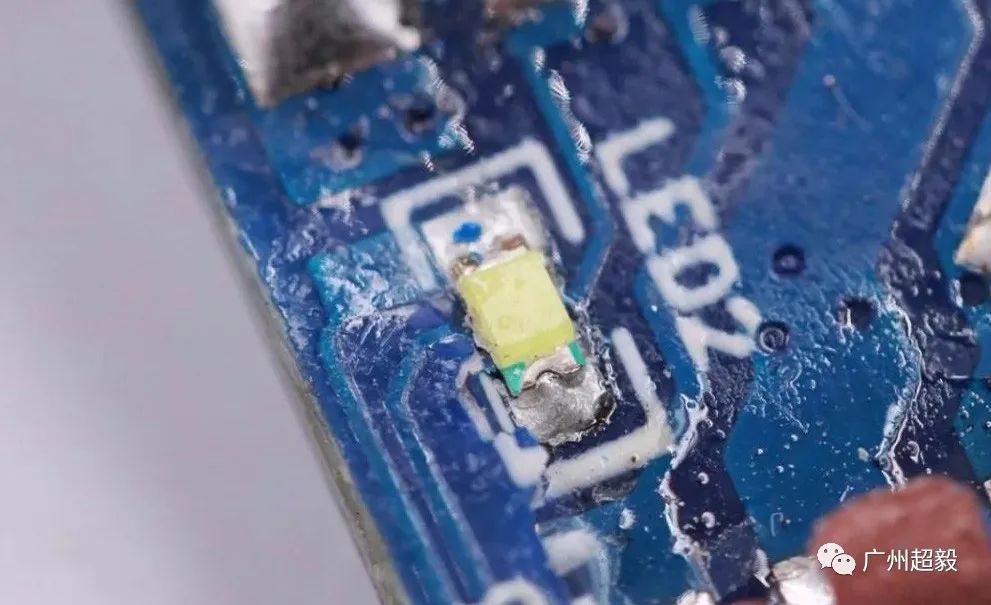

LED指示灯




拆解总结



这款充电器内部结构紧凑,采用了多块小PCB板设计,空间利用率极高,采用浇灌式注胶的氮化镓充电器,内部元器件稳定性和散热性能得到保证



亿光 EL1019光耦,横跨在初级和次级之间,用于初级次级通信,反馈输出电压。



PS:如需EL1019光耦样品测试、规格书资料、应用技术咨询等,请联系超毅电子
