​自官方透露到近日正式推出，MEIZU魅族65W氮化镓充电器可谓是“千呼万唤始出来”。纵观各大品牌65W氮化镓充电器，性能上无出其右。魅族65W氮化镓快充充电器GN01配备2C1A三个输出接口，每个接口都能支持65W快充输出，任意双口支持48W+18W同时快充，三口输出60W。

此外USB-C口还支持PPS电压档位，两个C口性能完全一致，支持功率盲插，使用更方便。下面超毅电子就对这款“旗舰”氮化镓充电器进行拆解，看看其内部设计做工如何。

魅族65W氮化镓充电器拆解

拆开机身壳取出充电器PCB，PCB板正面的元器件都有打胶固定，输入输出端设有小PCB板，变压器上贴有导热垫。

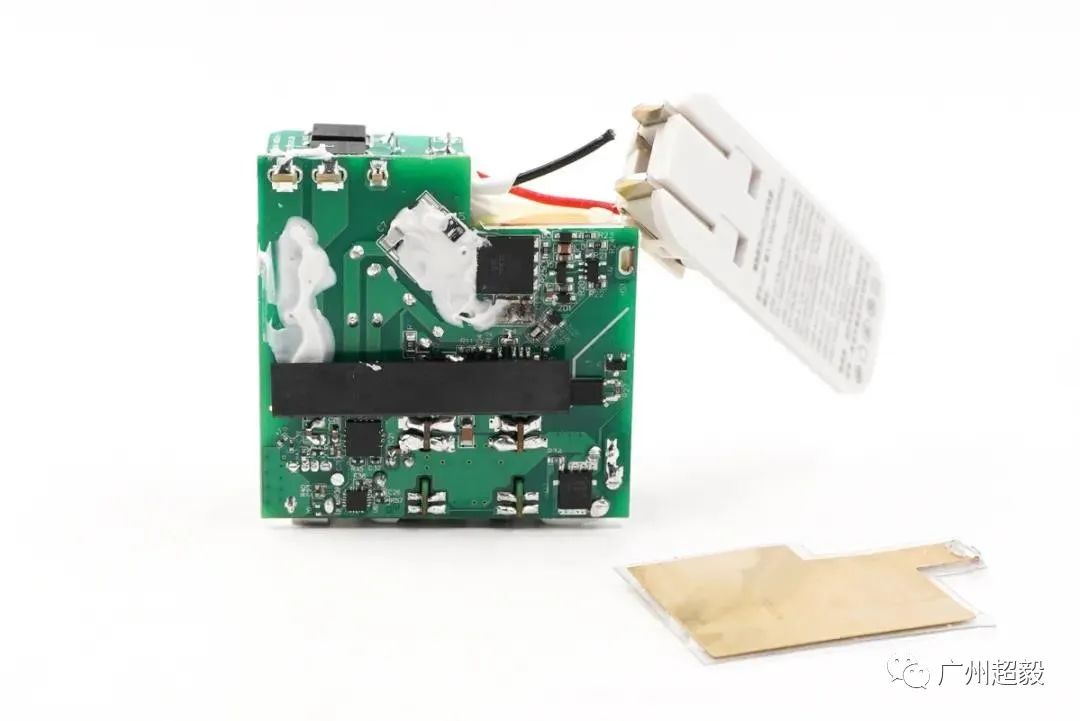

PCB板背面配有散热片，并且贴有塑料膜进行绝缘隔离；电路板上氮化镓开关管旁边涂有硅胶帮助导热，初次级之间镂空放置隔离板。

经过对充电器电路观察后发现，魅族这款氮化镓充电器采用了时下热门的开关电源定压输出，多路输出独立降压的设计架构。开关电源部分由初次级控制器控制高低压MOS同步整流输出恒定电压；三个接口分为三路独立降压路输出，每个口都可以65W输出，多口输出时功率智能分配。

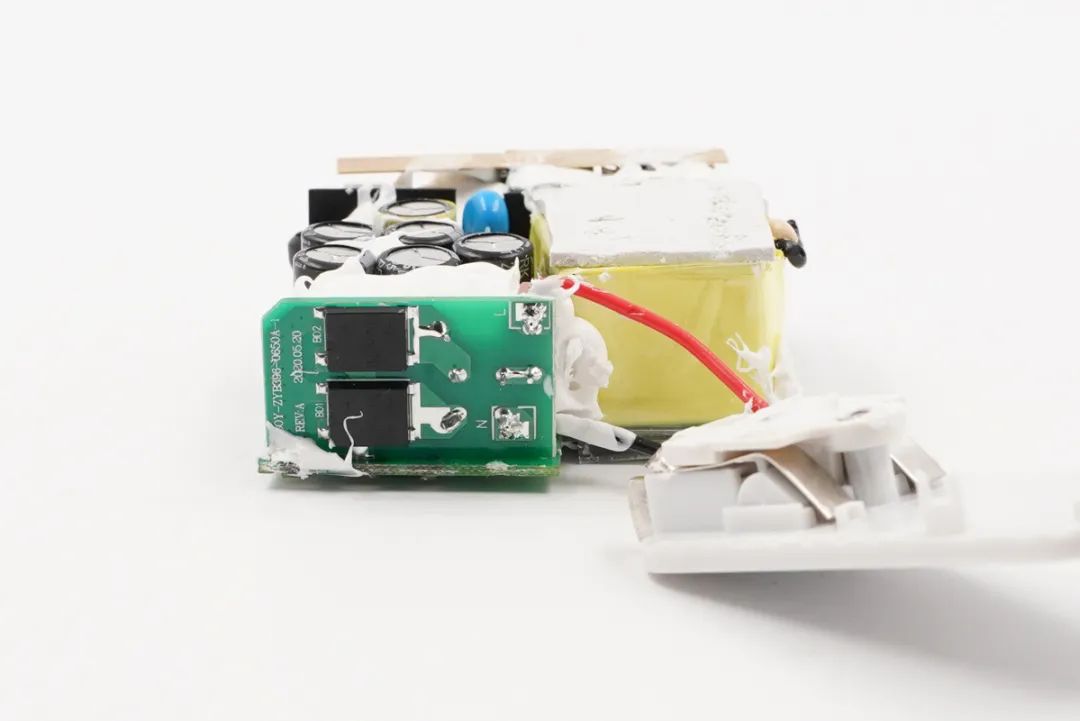

PCB板输入端一览，红色导线打胶绝缘，小板背面设有两颗整流桥。

将小板拆下，正面设有延时保险丝、共模电感和安规X电容。

延时保险丝规格为3.15A 250V。

中间的共模电感双线绕制，用于滤除EMI干扰，X电容下面还有两颗二极管用于AC输入检测。

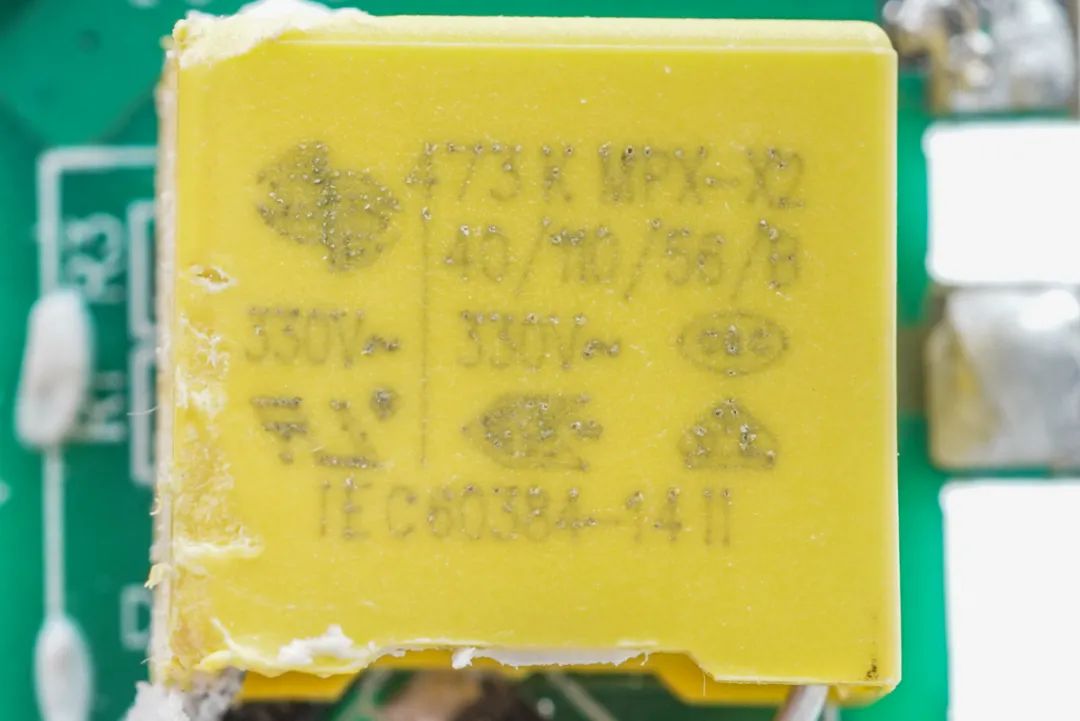

安规X电容特写。

两颗TMBFR310整流桥用于均摊发热。

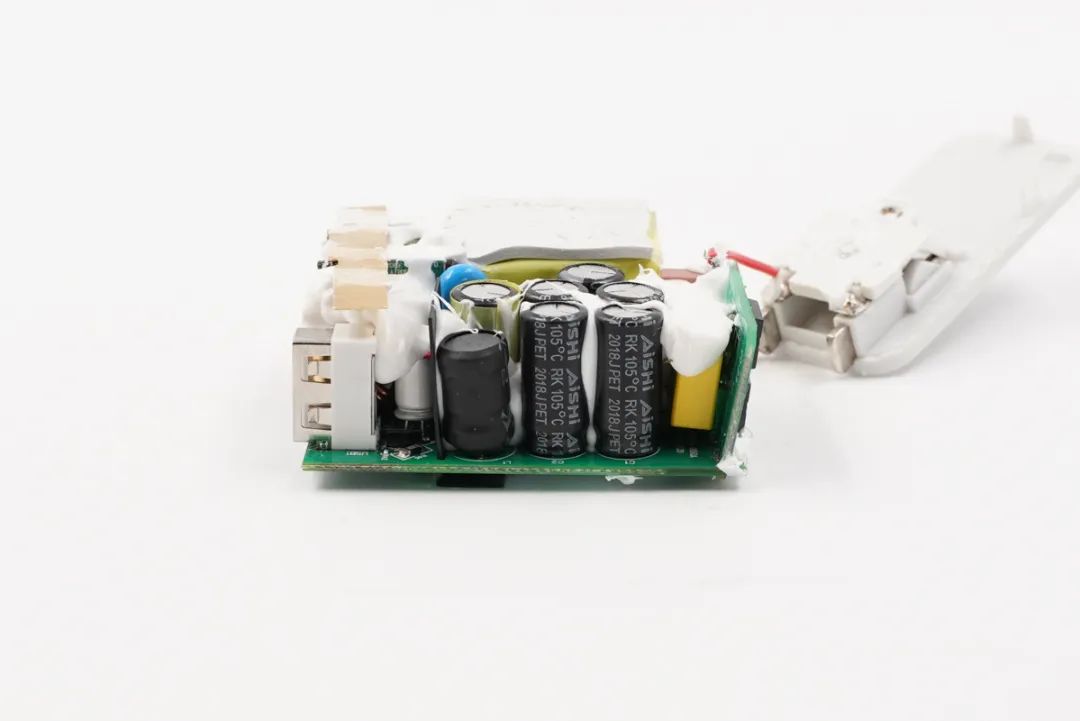

PCB板侧面一览，焊接有工字电感和多颗高压滤波电解电容。

其中五颗高压滤波电解电容均来自艾华，且都是400V 22μF规格。

第六颗由于靠近次级端，缠绕绝缘胶带进行保护，细节讲究。

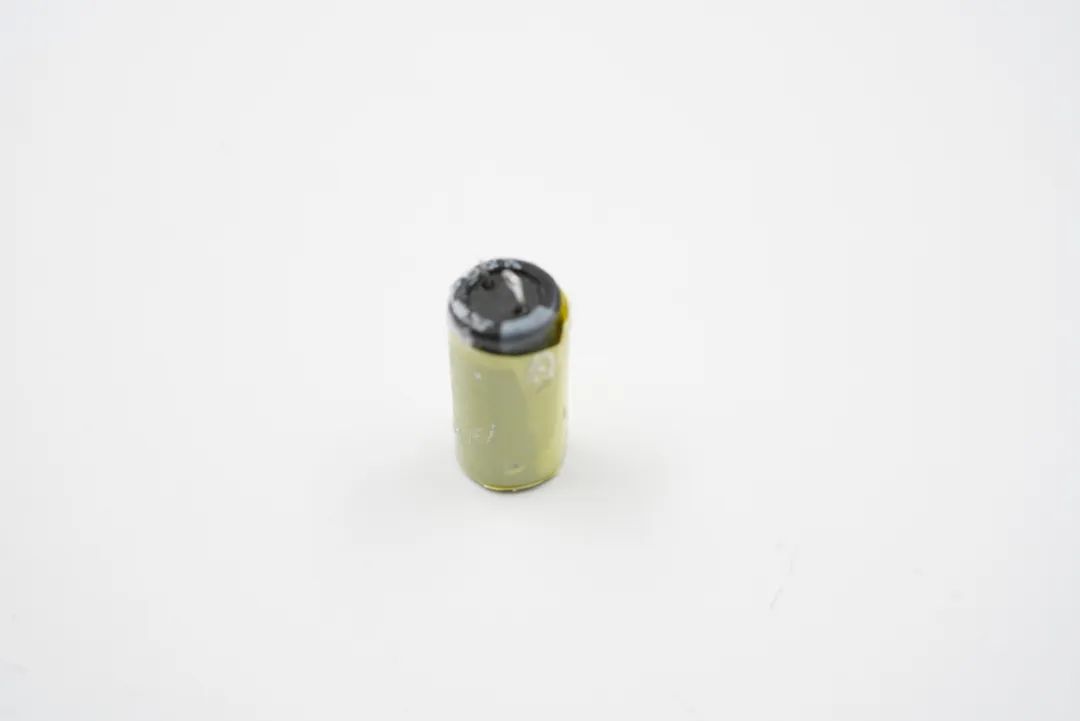

将绝缘胶带割开，这颗高压滤波电解电容同样来自艾华，规格也是400V 22μF。

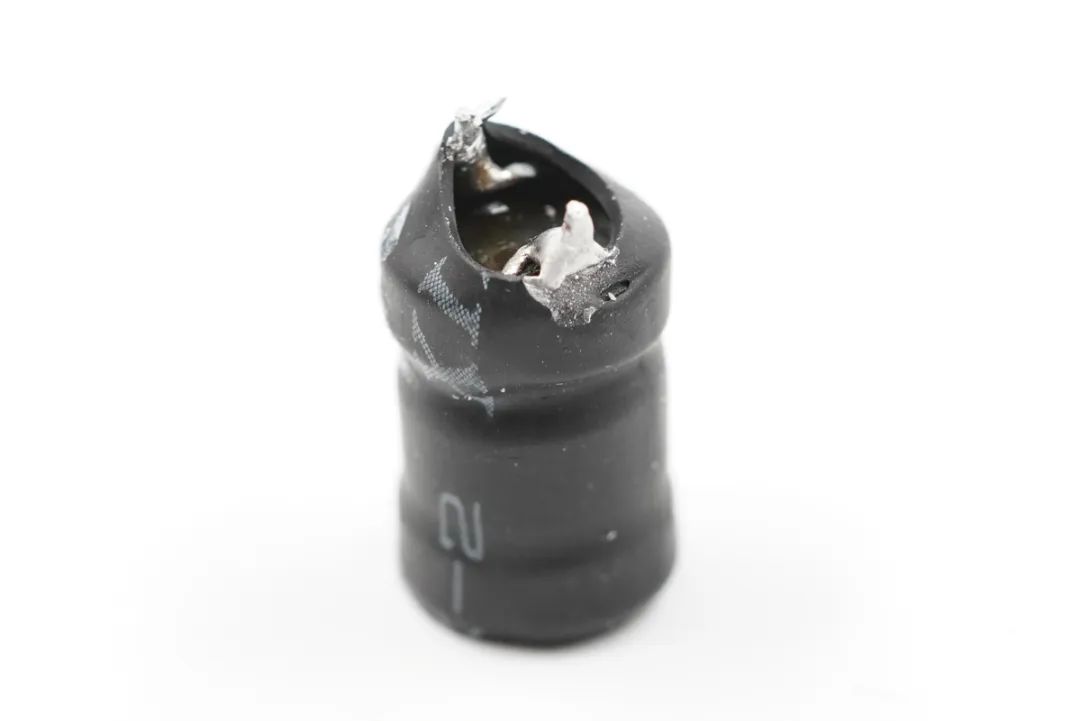

工字电感特写，外套热缩管。

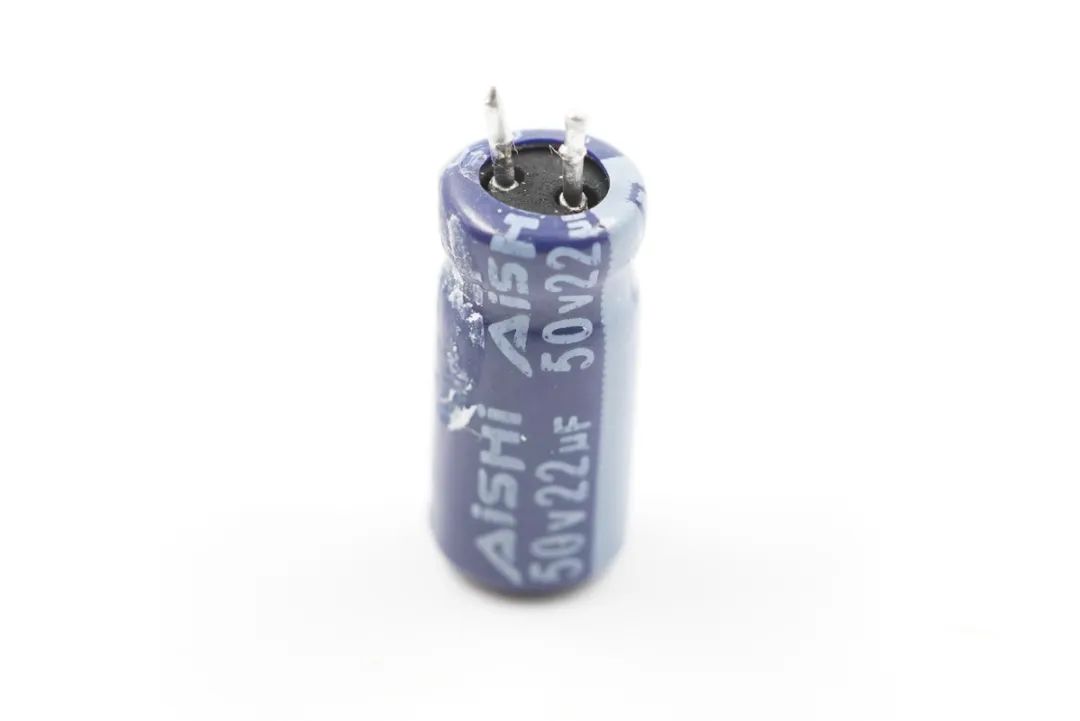

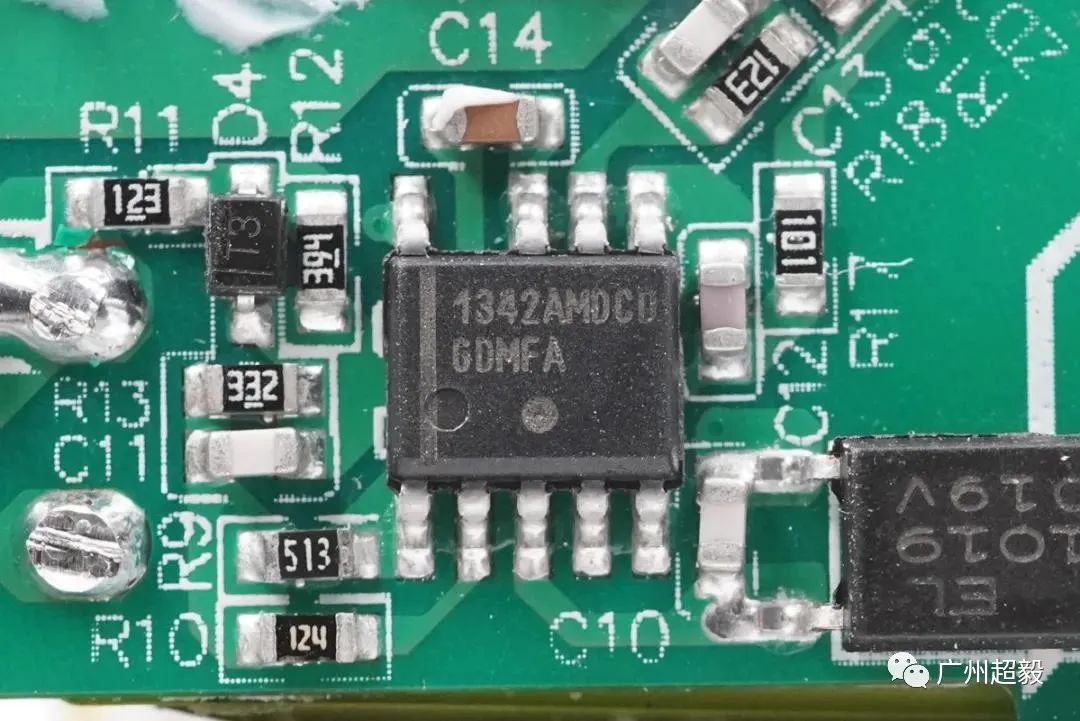

PWM主控芯片供电电容也来自艾华，规格为50V 22μF。

PCB板另一侧一览，焊接有变压器和滤波固态电容。

亿光EL1019光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

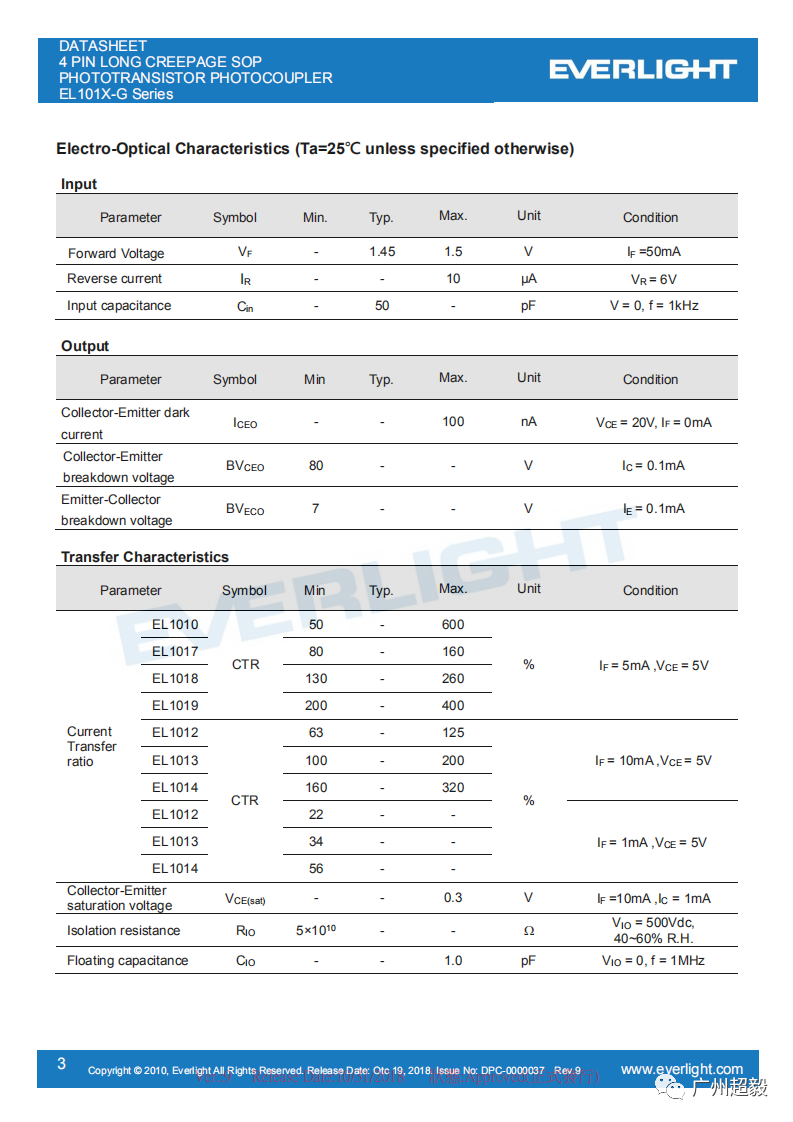

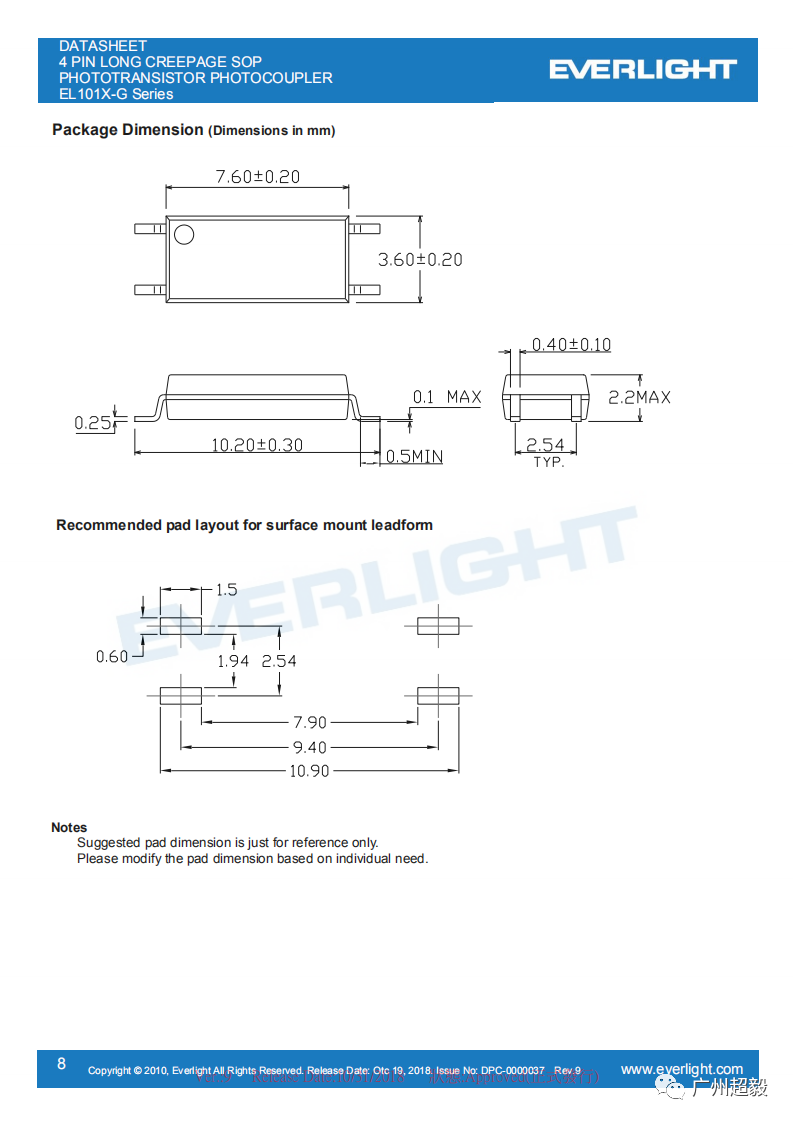

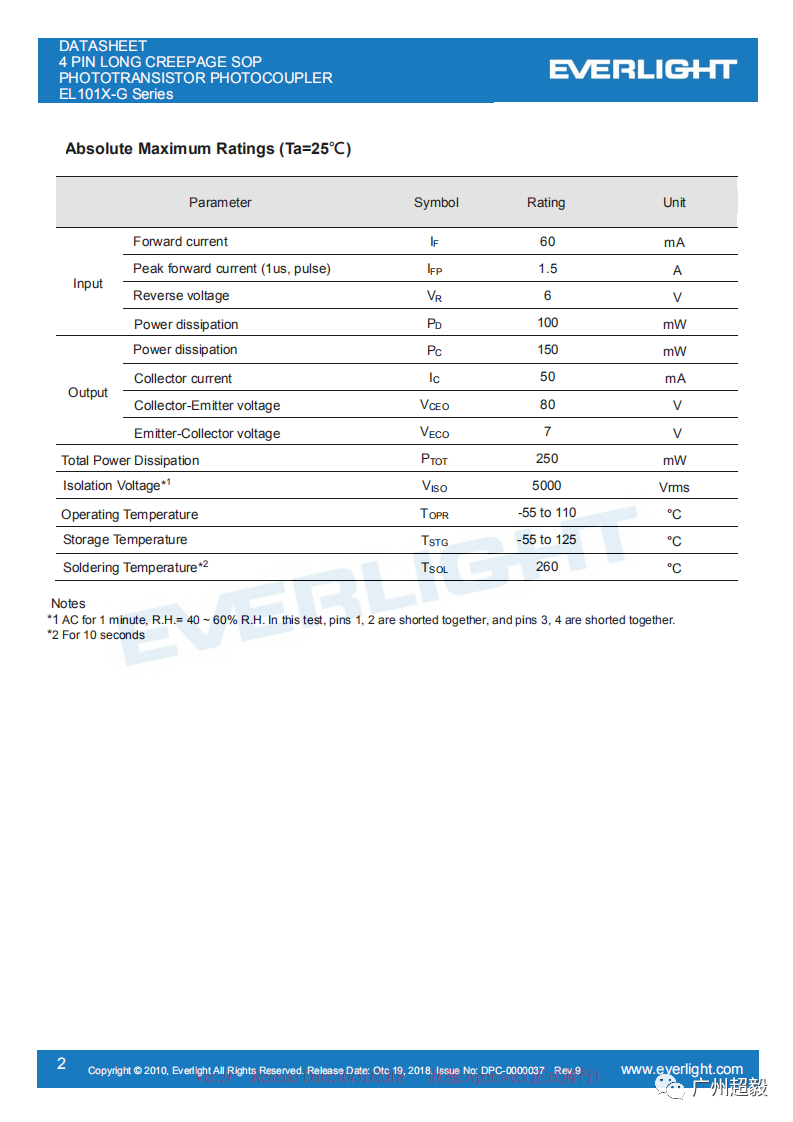

亿光EL1019光耦规格书：

开关电源输出滤波固态电容特写，规格为25V 470μF。这里作为次级侧同步整流输出滤波，二次降压的输入滤波。

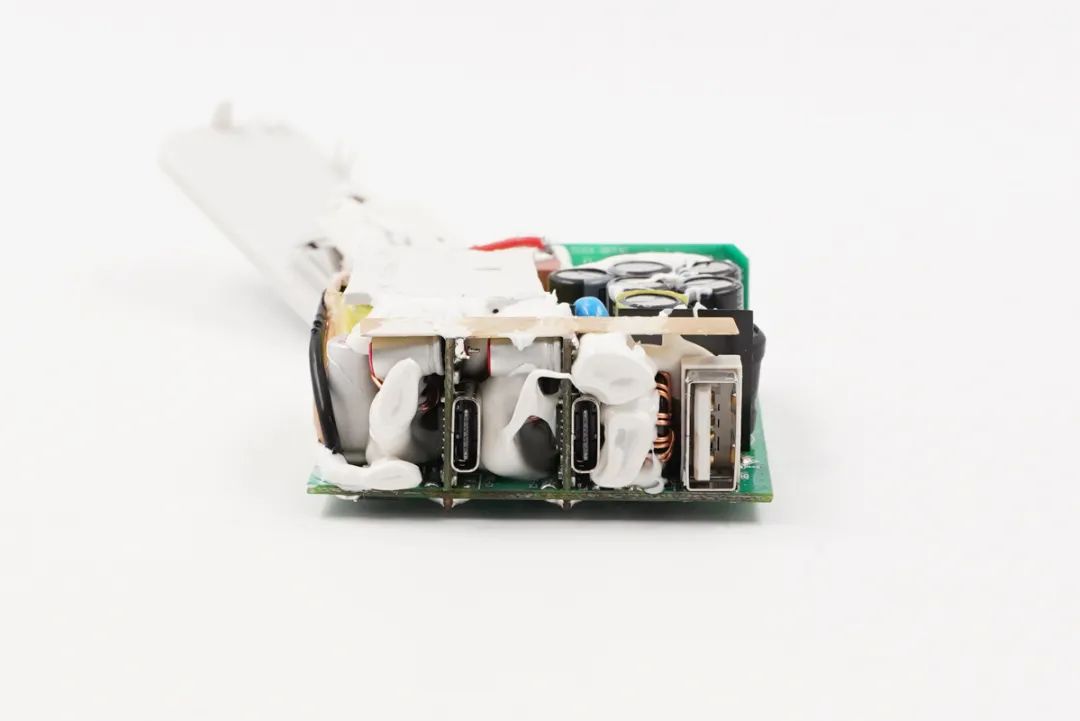

输出端一览，两个USB-C母座焊接在小板上，上端有金属散热片。

将两块小板拆下，正面均焊接有固态电容、电感以及两颗芯片。

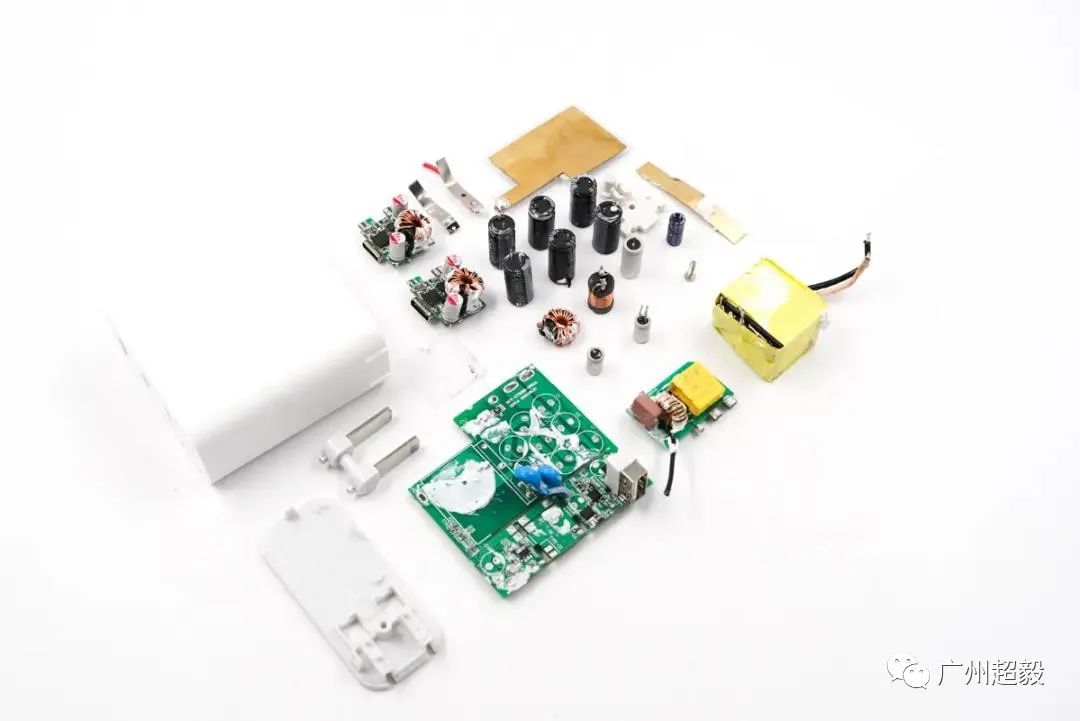

拆解配件集合！

拆解总结

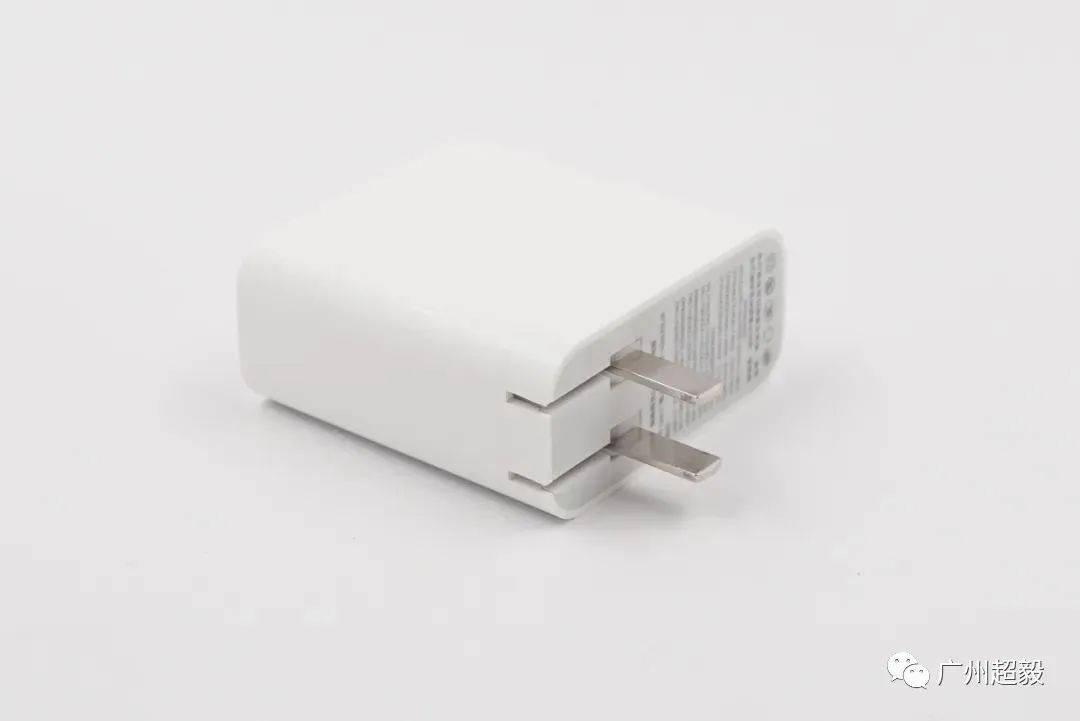

魅族65W 2C1A氮化镓快充充电器采用纯白色外壳，扁平的外观造型，体积相比苹果61W小了一圈。输入端为可折叠插脚，收纳方便；输入端设有两个USB-C接口和一个USB-A接口，在单口工作时，三个接口均可支持最大65W输出。并支持QC3.0、FCP、AFC、PPS、PE2.0等快充协议。单口输出65W，任意双口45W+18W快充模式，可以满足绝大多数设备的快充需求。

魅族65W氮化镓快充充电器采用开关电源，亿光EL1019光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

PS:如需EL1019光耦样品测试、规格书资料、应用技术咨询等，请联系超毅电子。
