亿光光耦EL1018在仅10mm薄的OPPO 50W氮化镓快充上的

发布时间:2020-07-21 15:30  作者:超毅电子  点击次数:

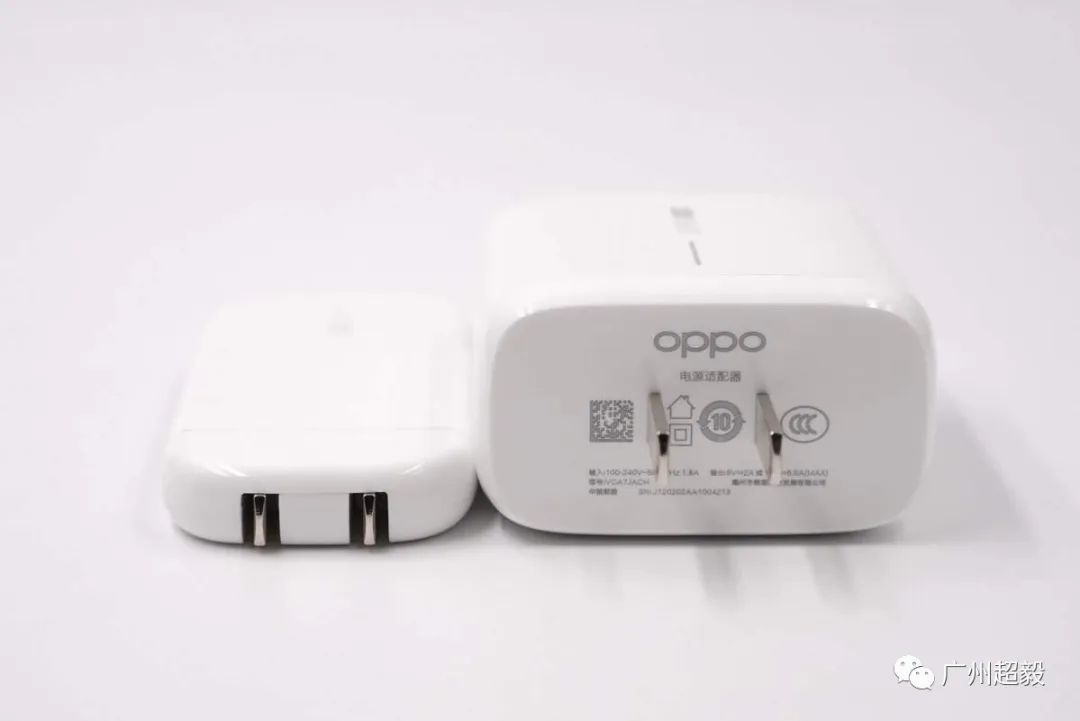

​北京时间7月15日下午三点,OPPO 125W超级闪充相关活动举办,125W超级闪充更多技术细节揭晓, 这套快充技术一经宣布便轰动业界。此外活动上OPPO推出的新一代50W超闪饼干充电器同样格外吸引眼球。



这款充电器在体积上仅有饼干大小,脉冲充电的充电器,内部创新性的取消了输入端的电解电容,由整流后的100Hz脉动直流配合ACF电路工作,可以使充电进行得更加顺利,速度快温差小,延长电池寿命等。

如此小巧的充电器本身就相当吸引人了,其内部是如何设计的更是成为业界人士及用户关注的焦点,接下来超毅小编就通过产品的详细拆解为大家揭晓。



OPPO 50W氮化镓充电器拆解

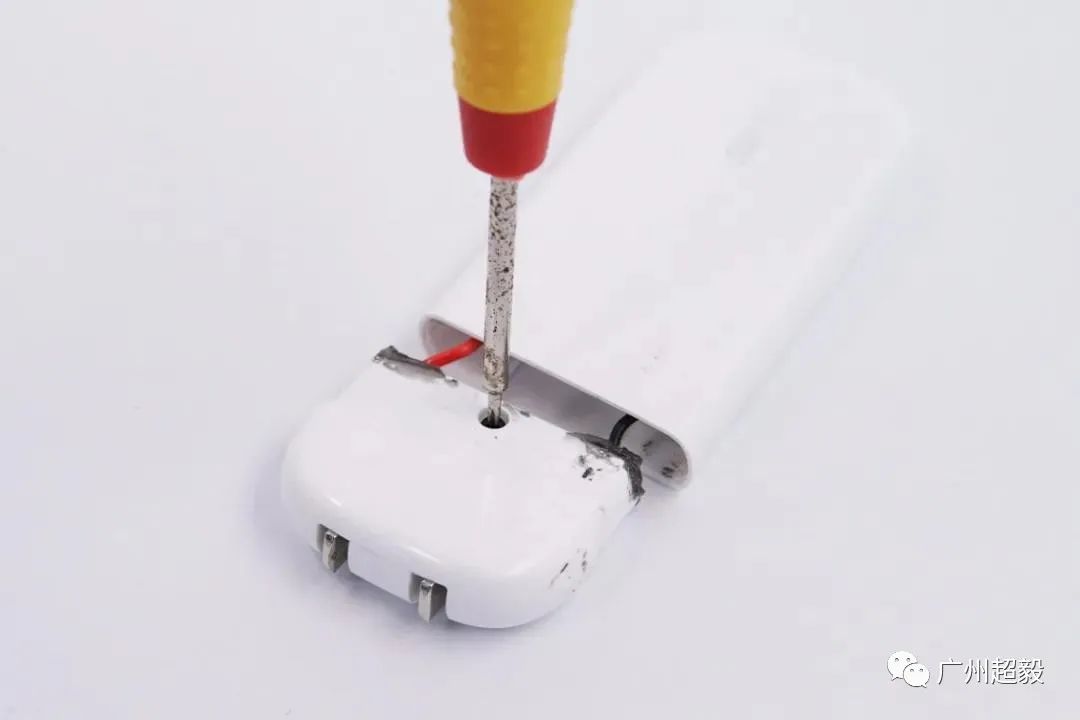

沿接缝处打开充电器,插头部分单独为一个壳体。拧开插头折叠壳体的固定螺丝。

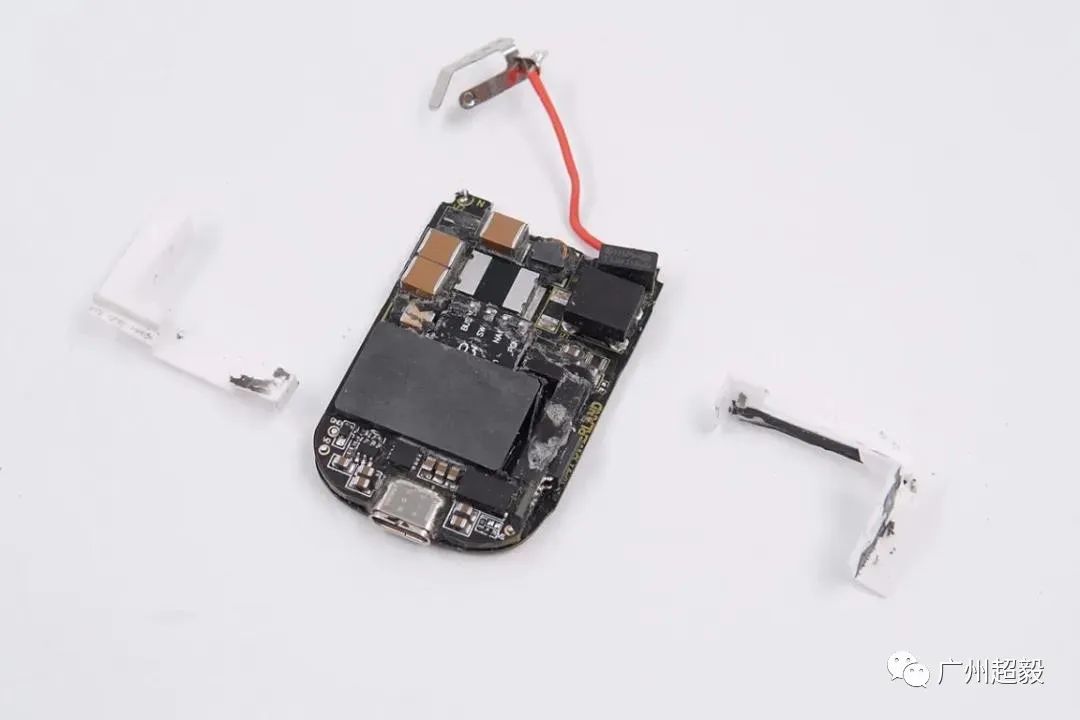

清理掉一部分黑胶,可以看到平面变压器的磁芯,磁芯和电路板之间有白色塑料架支撑绝缘。将剩余硅胶也清理掉,取下变压器两侧的绝缘支撑架。

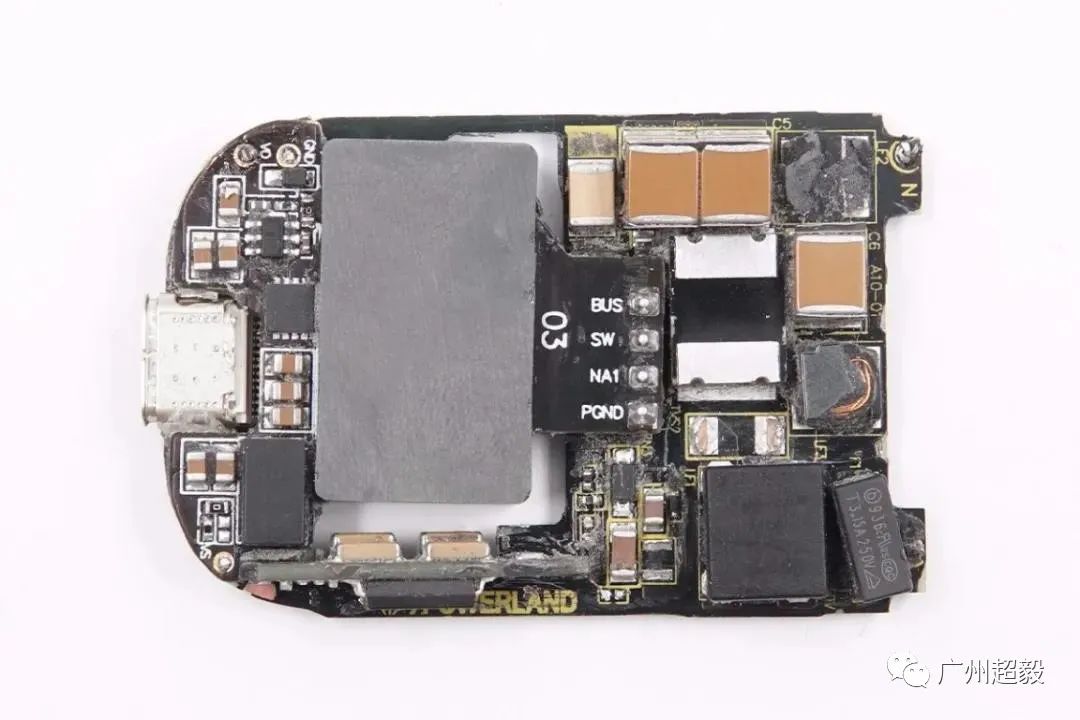

正面输入侧是多颗2220封装的高压MLCC滤波,由于对体积的极致追求,这款充电器内部没有采用传统的圆柱形高压电解电容来滤波,并且内置钳位二极管做初级侧过压保护,防止过压击穿电容和GaN开关管。

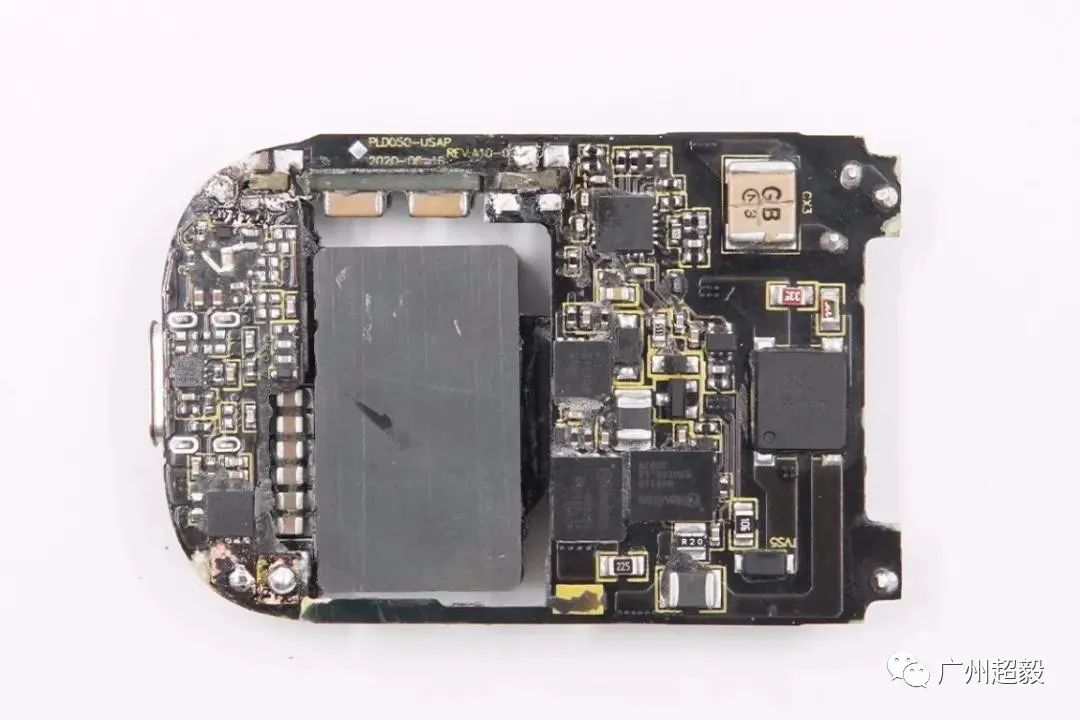

PCB板背面一览,中心区域镂空放置平面变压器,充分利用内部空间进一步降低机身厚度。



实际上充电器内部由输入输出端小板、变压器小板和光耦反馈小板三部分组装而成。并且采用了典型的开关电源宽范围输出,由协议芯片控制输出电压的架构。

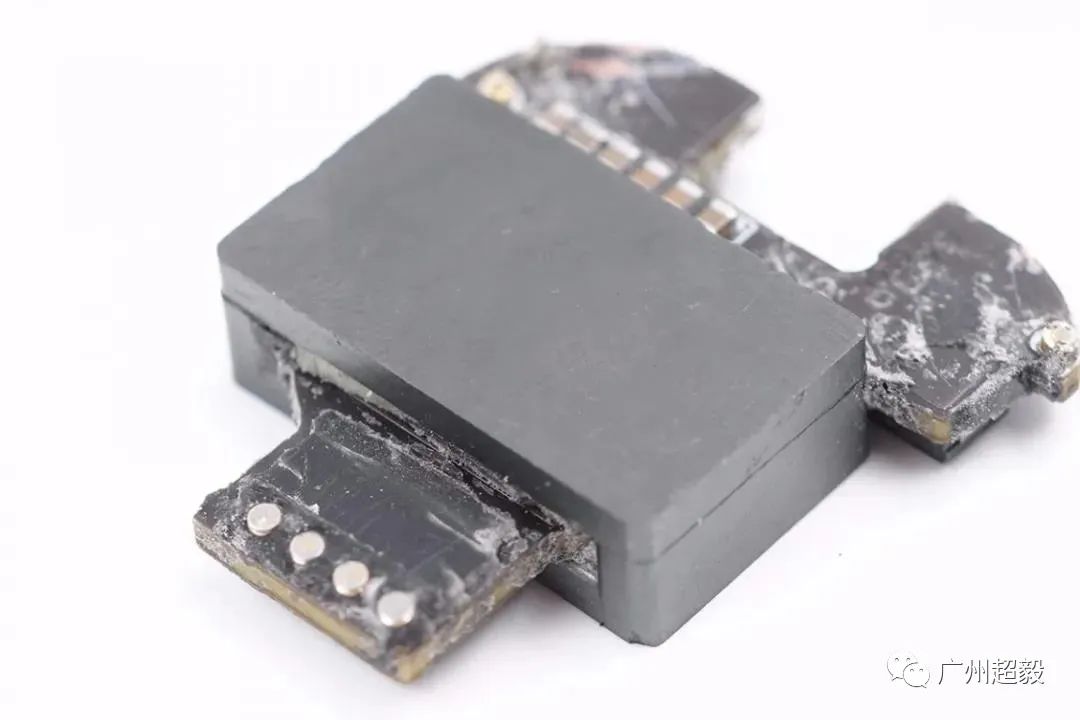

变压器小板横穿过平面变压器磁芯。

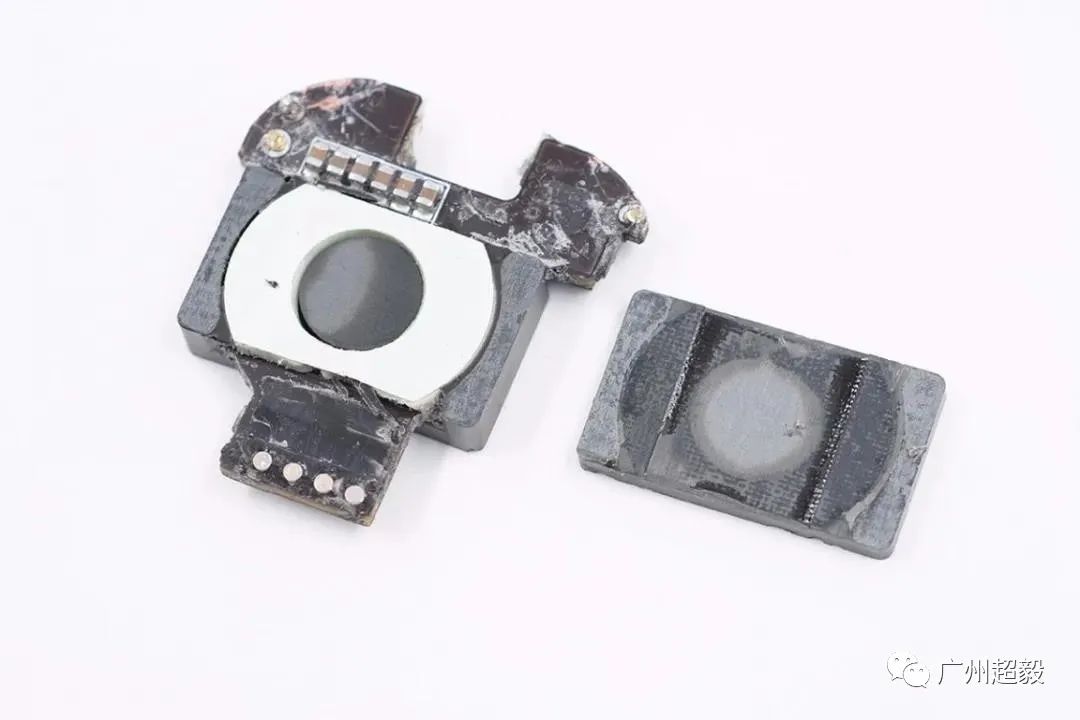

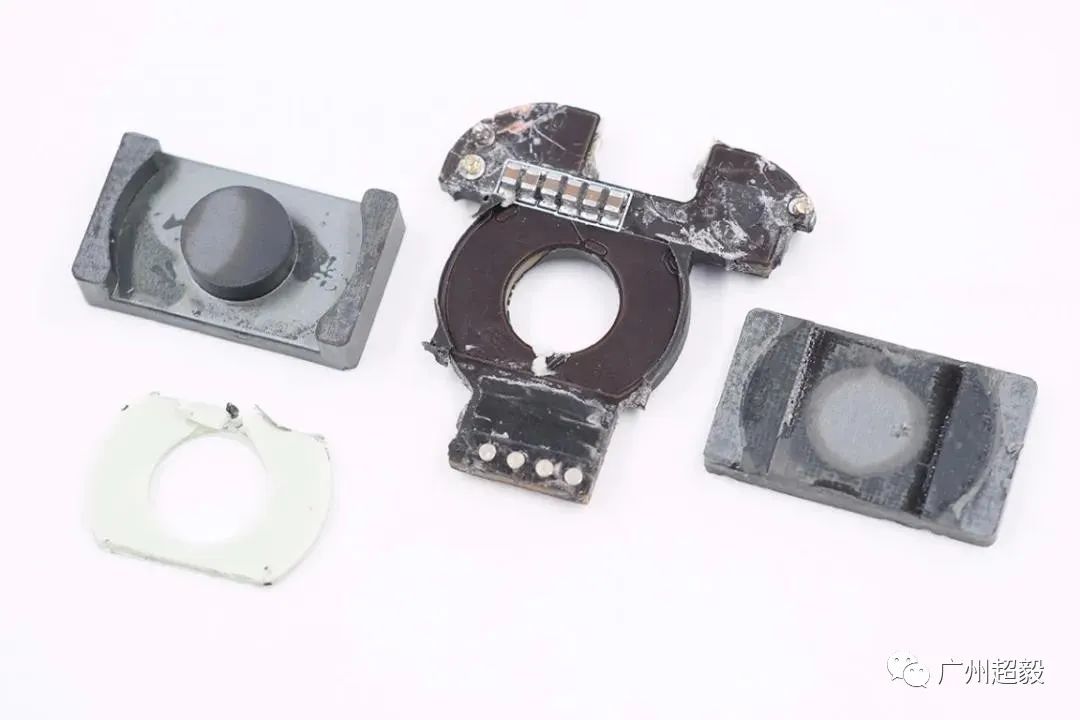

将磁芯拆开,内部有一块胶垫,中间圆形磁芯。

变压器部分整体一览。

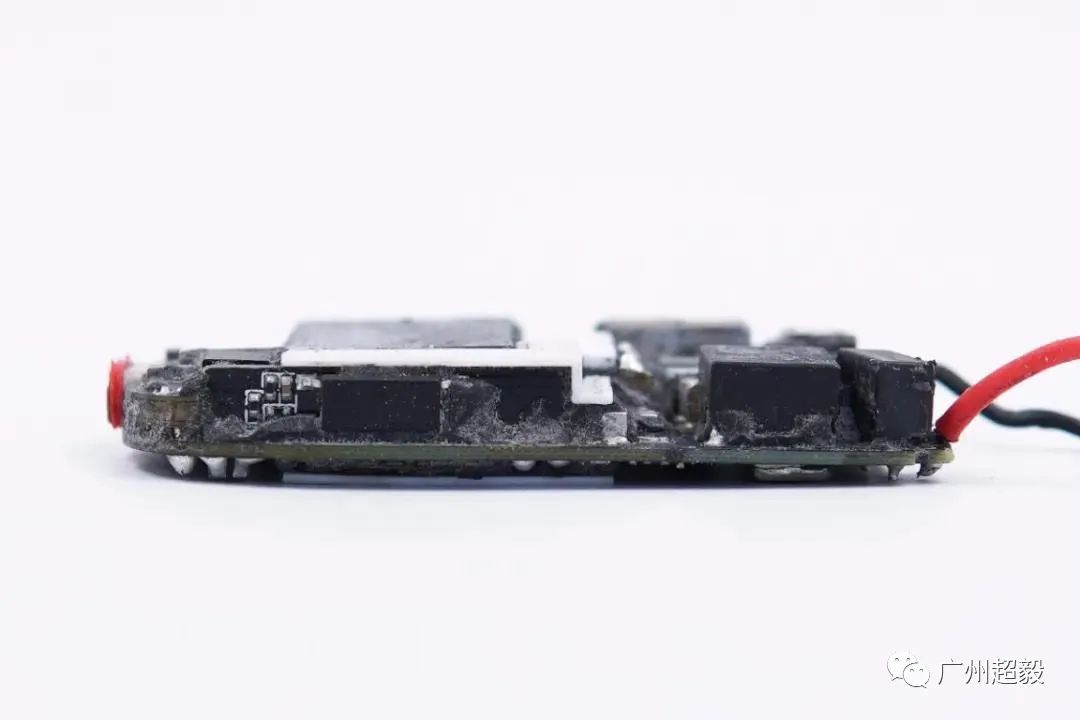

侧面是一块小板,小板上焊接光耦,反馈和调节输出电压。

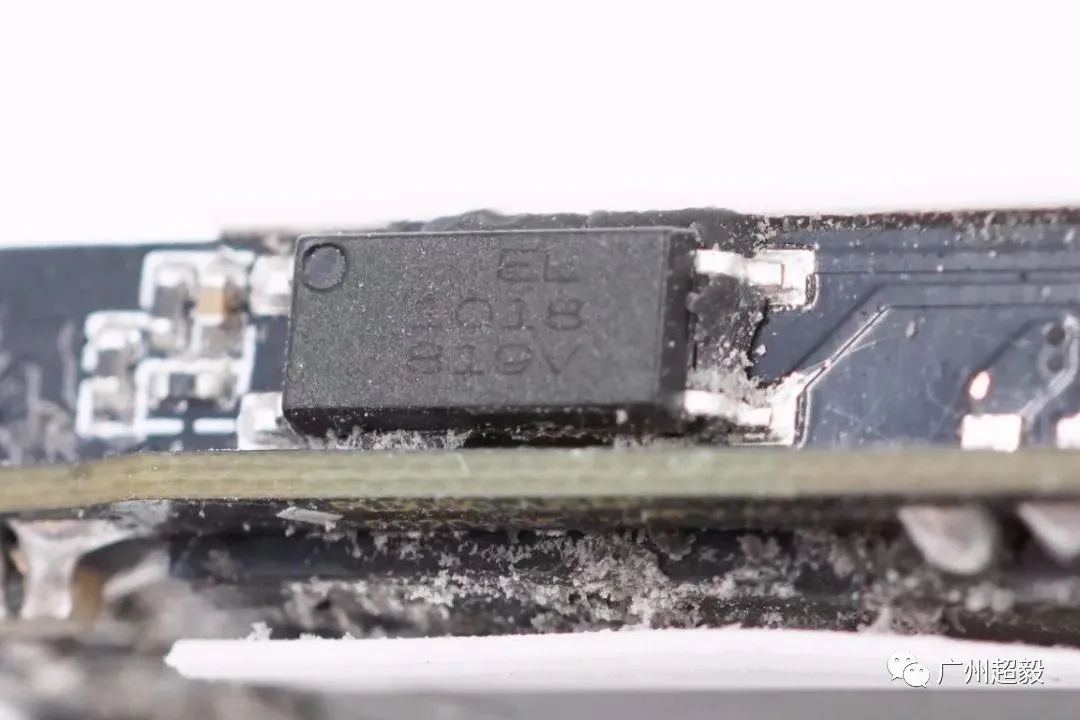

亿光 EL1018光耦

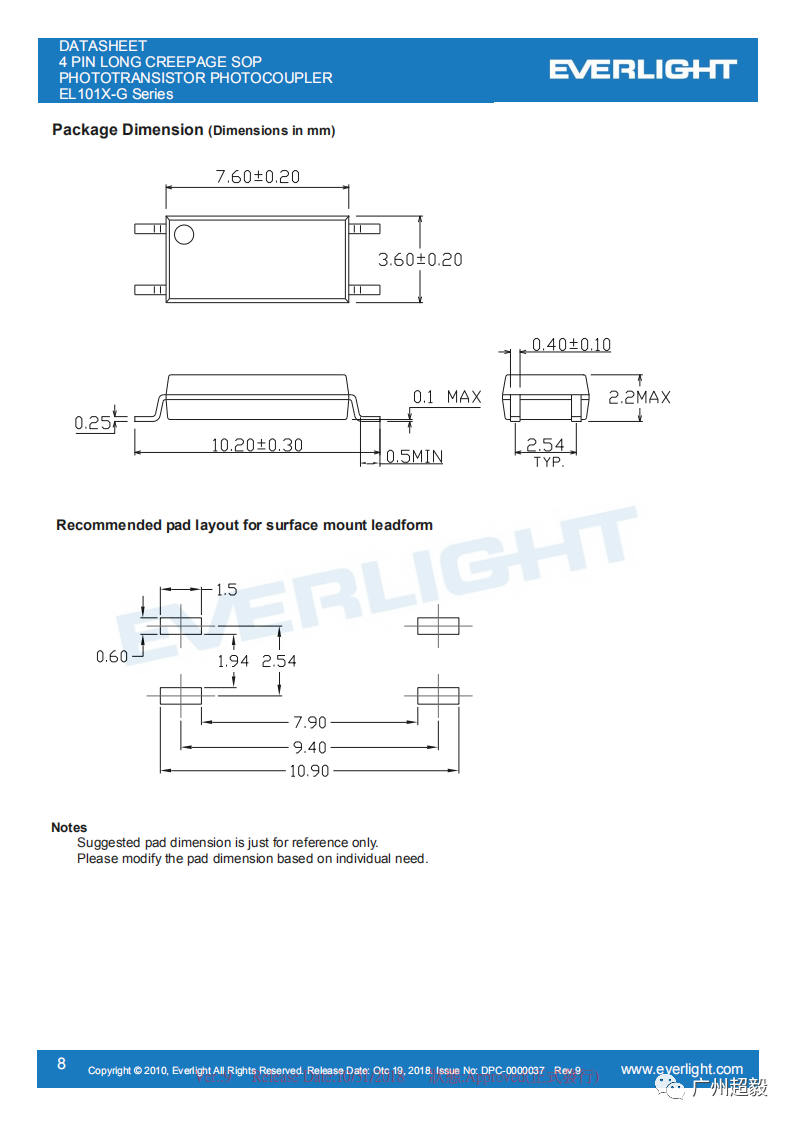

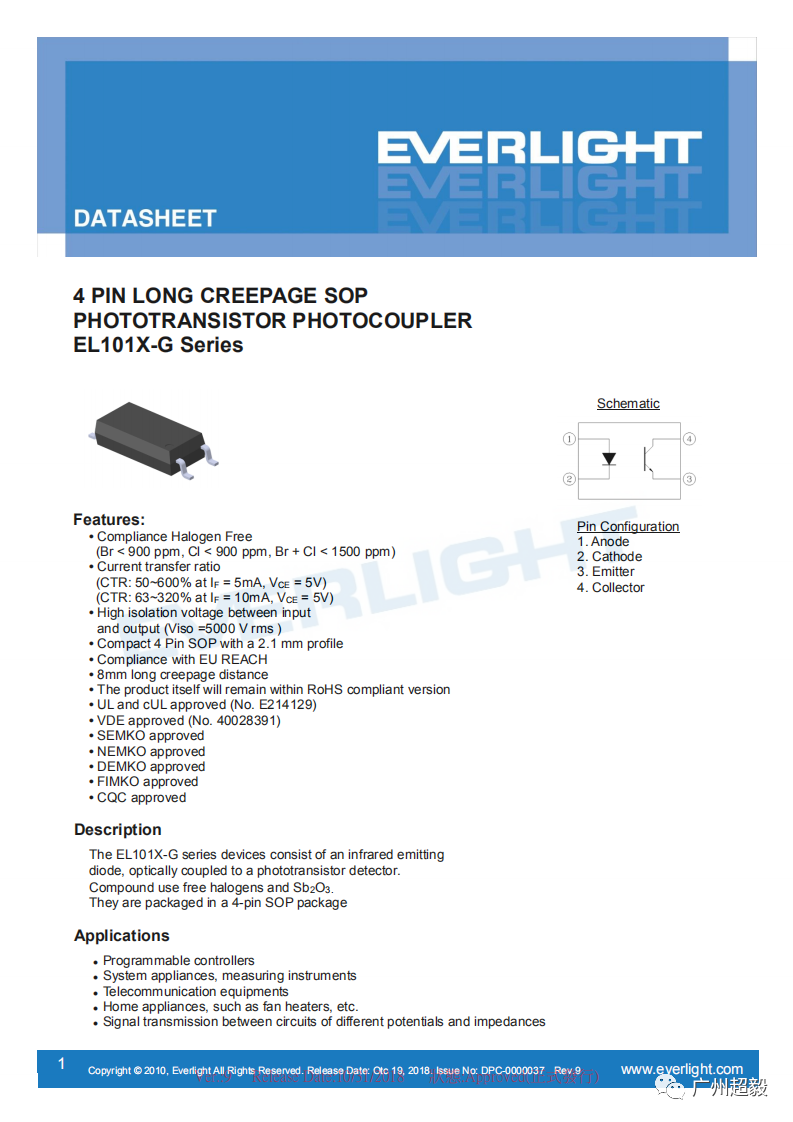

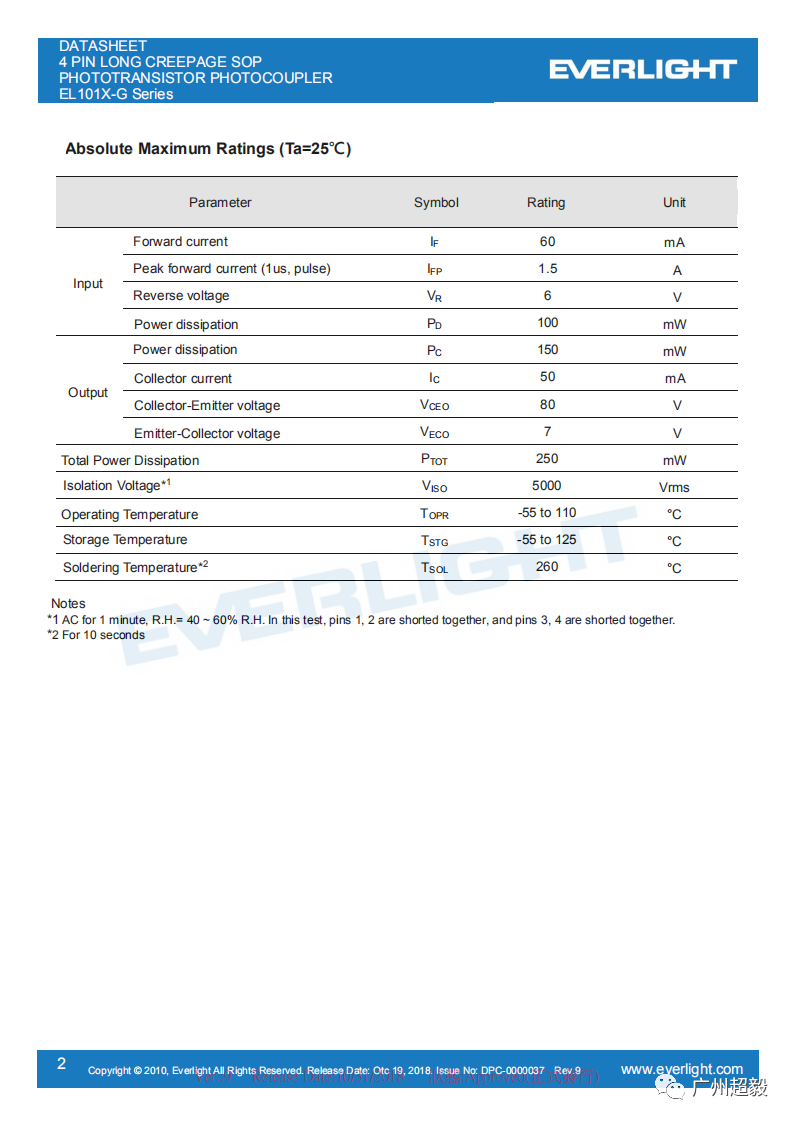

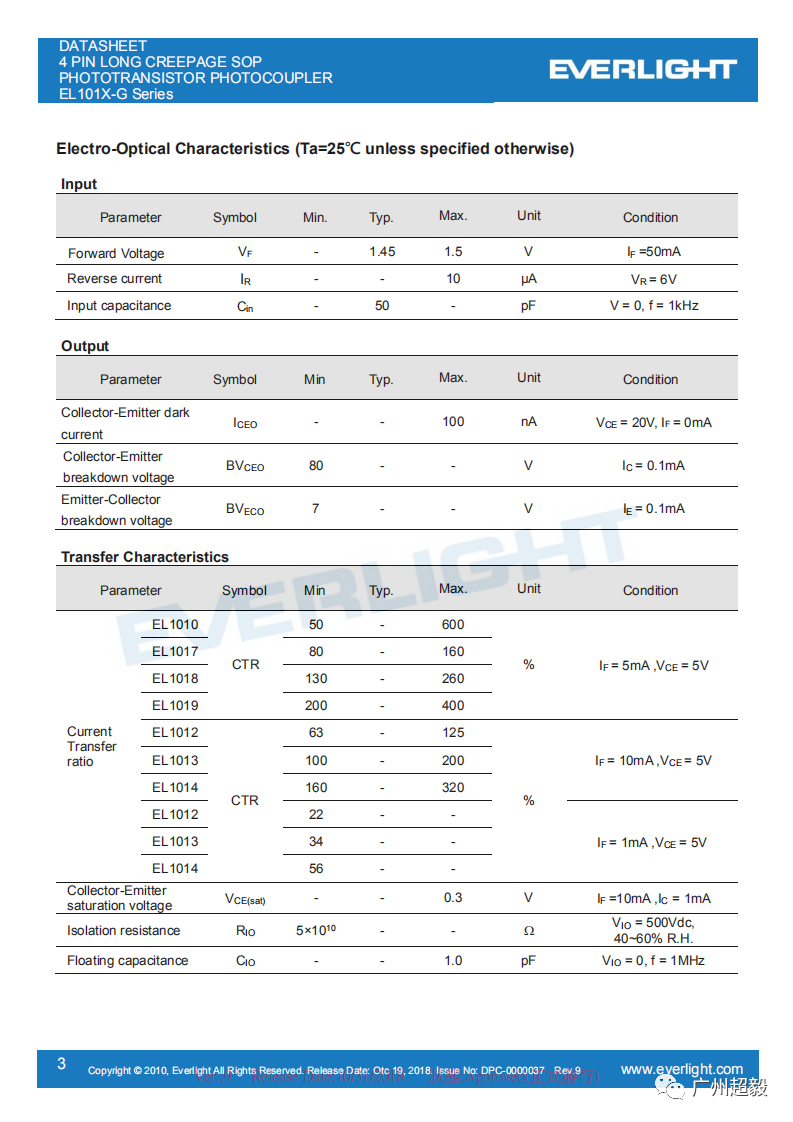

EL101X-G系列光耦器件由红外发射二极管组成,光学耦合到光电晶体管探测器上。部分规格书如下:

(如需EL1018光耦样品测试、规格书资料、应用技术咨询等,请联系超毅电子)

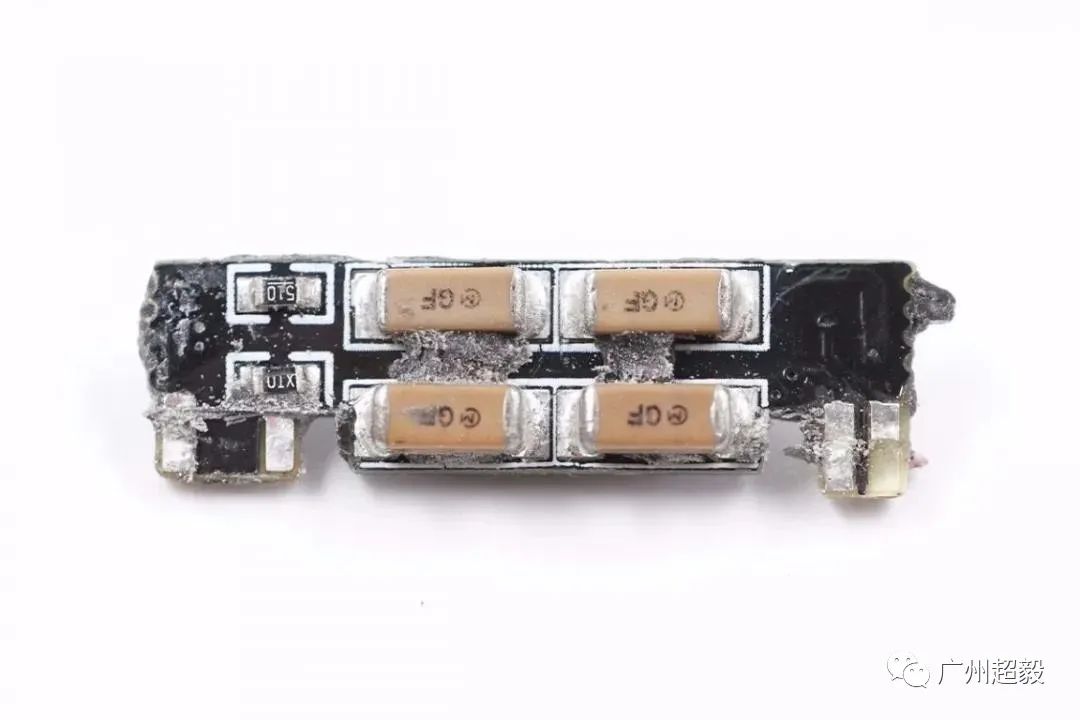

光耦小板的背面是四颗村田贴片Y电容,两两串联,设计巧妙。

平面变压器次级小板上是同步整流电路和滤波电容。



超毅小编拆解总结



OPPO新一代50W超闪饼干充电器是业界shou款采用无电解电容设计的氮化镓快充适配器产品,消除了电解电容、硅桥、压敏电阻等硬伤,改善耐高温性能和使用寿命;同时通过纳微的GaNFast功率芯片将氮化镓的高效率和高密度特性发挥到到了极致。此外,这款充电器shou创的脉冲充电使充电器工作更快更加稳定。



性能方面,这款充电器输出端配备了USB-C接口,不仅支持SuperVOOC超级闪充,还兼容QC和PD3.0 PPS快充,使得充电器不再局限于给OPPO家族的手机充电,也能给其它品牌的手机进行快充,这是这款充电器的另一个亮点。



通过拆解了解到,OPPO这款新款50W氮化镓充电器采用了开关电源宽范围输出,由协议芯片控制输出电压的典型架构。充电器的初级部分由TI UCC28782A搭配安森美驱动器,控制纳微GaNFast氮化镓功率芯片,次级部分采用MPS MP6908A搭配英飞凌MOS组成同步整流,然后由协议芯片控制输出电压。



为解决雷击和电磁干扰以及体积大小和寿命等问题,充电器采用了航空级钳位二极管、定制集成电感和贴片电容、平面变压器等器件。整个产品从设计理念到用料做工都是非常超前的,颠覆了传统充电器设计思维,真正做到了大功率、小型化,在快充技术的发展史上具有里程碑的意义。



PS:如需EL1018光耦样品测试、规格书资料、应用技术咨询等,请联系超毅电子
