接收头IRM-56386与IRM-56384在灯管上的应用说明

更新时间 2019-06-13 15:24 阅读

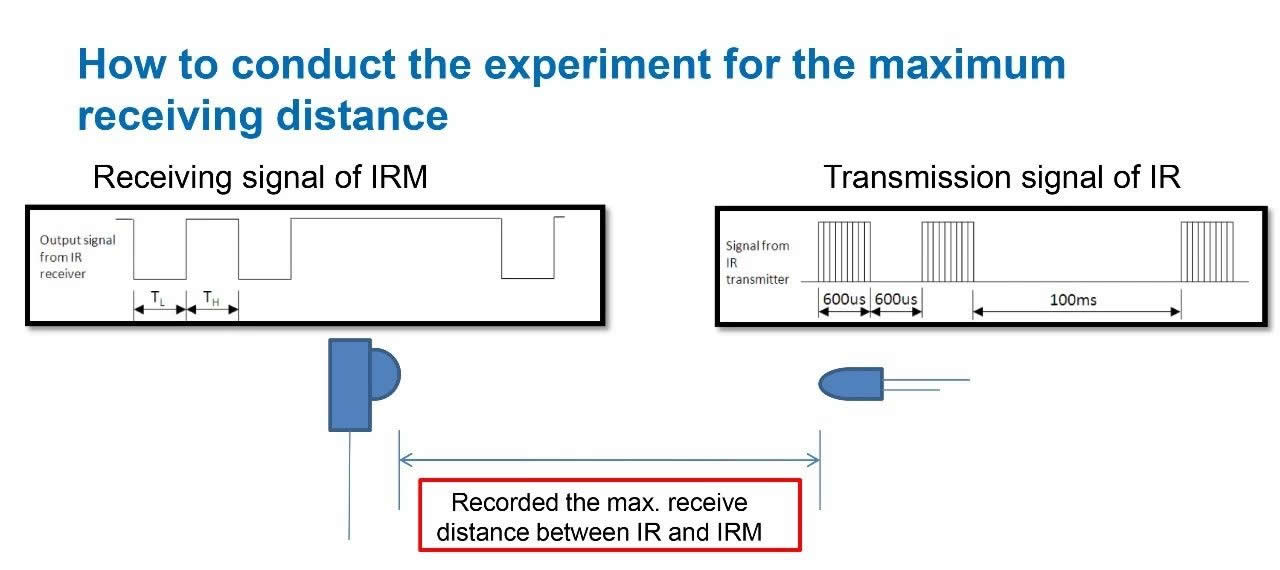

　　1.如何进行最大接收距离的实验

　　从接收IRM信号，红外传输信号两方面做比较。

　　接收IRM信号：

　　只要输出脉宽tl和th在450us到750us之间，就给出了一个有效的接收信号。当信号到达450us或750us的边界时，记录最大距离。信号辐射强度为1mw/sr。

　　红外传输信号：

　　红外传输信号由10个脉冲和间隔组成，每个间隔为600us，载波频率为38kHz。在10次突发和间隔之后，会出现100毫秒的暂停时间。

　　2.最大接收距离w/和w/o干扰

　　已在以下条件下测试了IRM的最大接收距离：

　　黑暗的环境和不同的光噪音在1000勒克斯。灯的类型噪声测试如下：

　　飞利浦25W白炽灯（钨丝灯）

　　飞利浦T8灯TL-D18W-54（T8灯管）

　　飞利浦T5灯TL5-14W840（T5灯管）

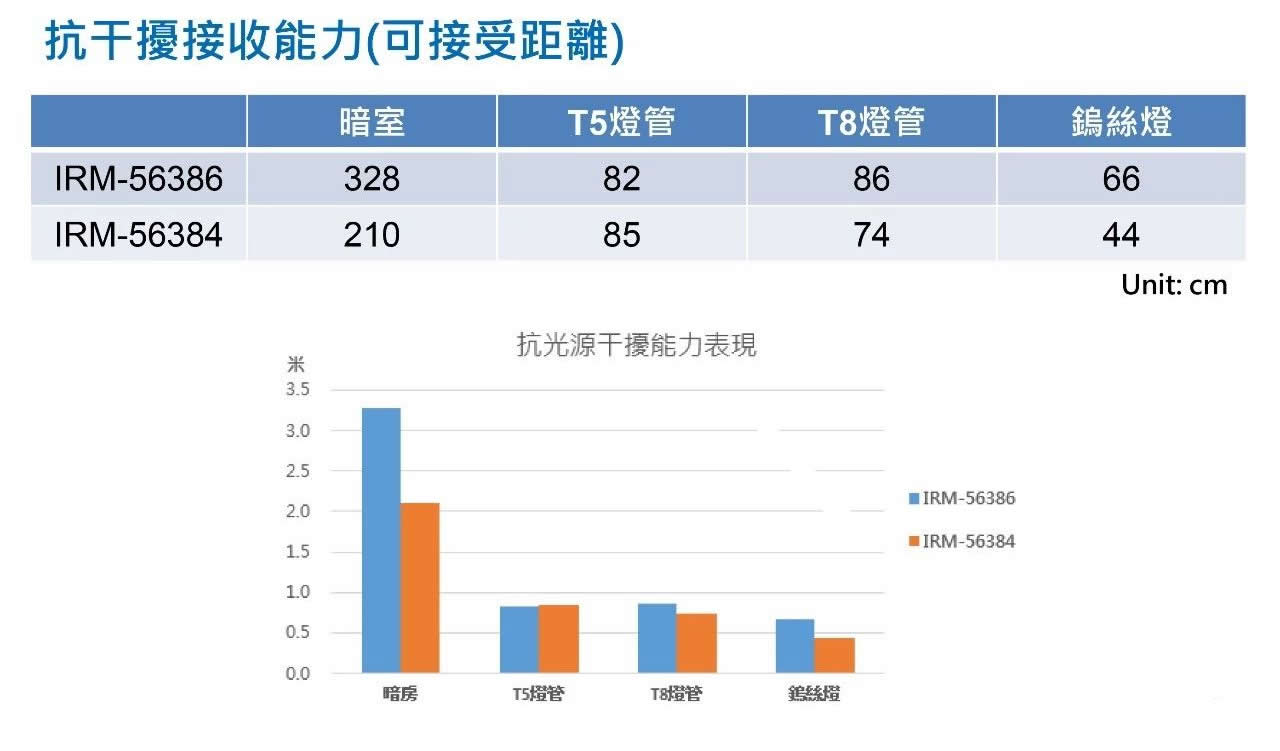

　　3.抗干扰接收能力（可接收距离）

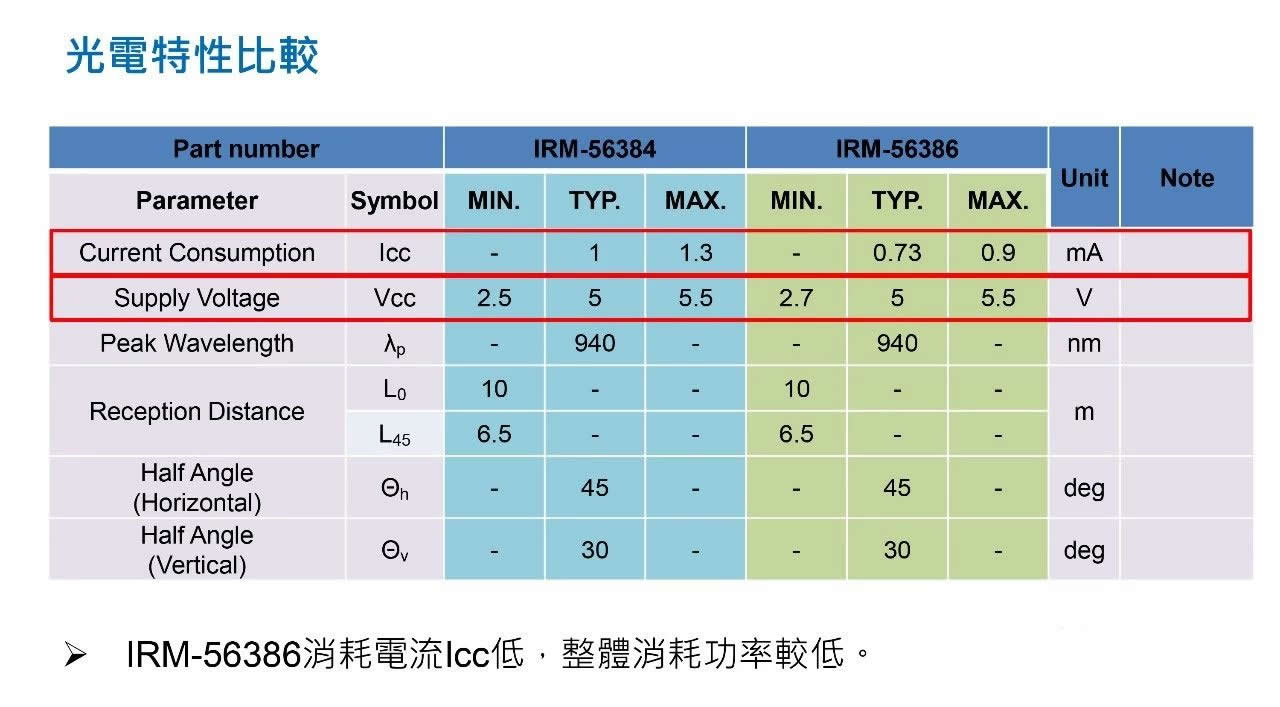

　　4.光电特效性比较

　　PS：IRM-56386消耗电流Icc低，整体消耗功率低。

　　结论：

　　IRM-56386在无干扰、T8灯管及钨丝灯接收能力较IRM-56384佳;

　　T5灯管则能力相当。

　　IRM-56386消耗电流较IRM-56384低;故相同电压情况，消耗功率较低。

　　整体表现IRM-56386较佳。

　　如需样品测试，规格书资料，技术支持等信息，请联系超毅电子。
