槽型对射式光电开关选型要素
更新时间 2019-06-12 16:00
阅读

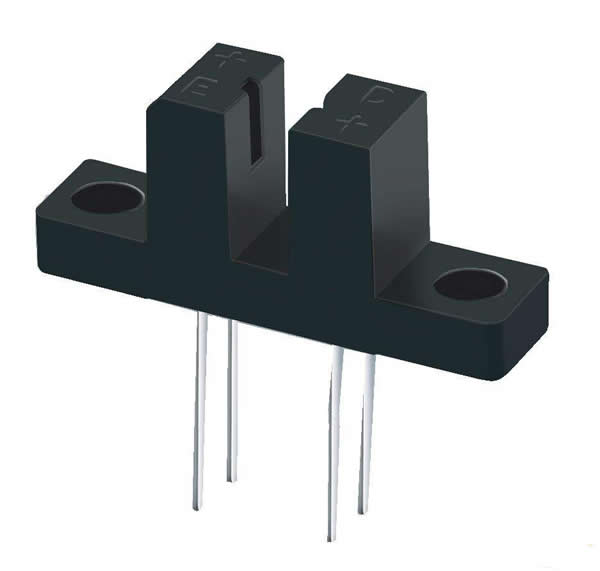

槽型光电开关也称作直射式光电传感器或对射式光电开光，其工作原理是通过对红外发射光的阻断和导通，在红外接收管感应出的电流变化来实现开和关的判断。
光电开关选型要素
1.槽宽，检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。
2.槽型光耦（光电开关）的光缝宽度，如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是f，槽型光电开关则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。光缝宽大的槽型光耦，亿光光电开关（光电传感器/对射光耦/反射式光耦）型号有：ITR-8010，ITR-8102，ITR-8103，ITR-8104，ITR-8105，ITR-8117，ITR-8307，ITR-8307/TR8，ITR-8307/S17/TR8，ITR-8307/S18/TR8，ITR-8307/F43，ITR-8402-A，ITR-8406，ITR-9606，ITR-9608，ITR-9702，ITR-9707，ITR-9803，ITR-9809/T，ITR-9813，ITR-9901，ITR-9904，ITR-9907，ITR-9908，ITR-9909，ITR-20001/T，ITR-20001/T24，ITR-20002，ITR-20004，ITR-20005，ITR-20006，ITR-20402，ITR-20403，ITR-20501，ITR-20502，ITR-20601亿光电子等。
3.槽型光耦（光电开光）外形：带固定孔和带固定孔，请根据实际情况选择。
4.安装位置：光电传感器安装时，应使检测齿盘的外径超过槽型光耦光轴1-2mm.这样才能有效阻断光线。
