肖特基二极管
强茂功率肖特基二极管MBR3H60AFC-AU
更新时间 2024-04-19 11:13
阅读
一、产品概述

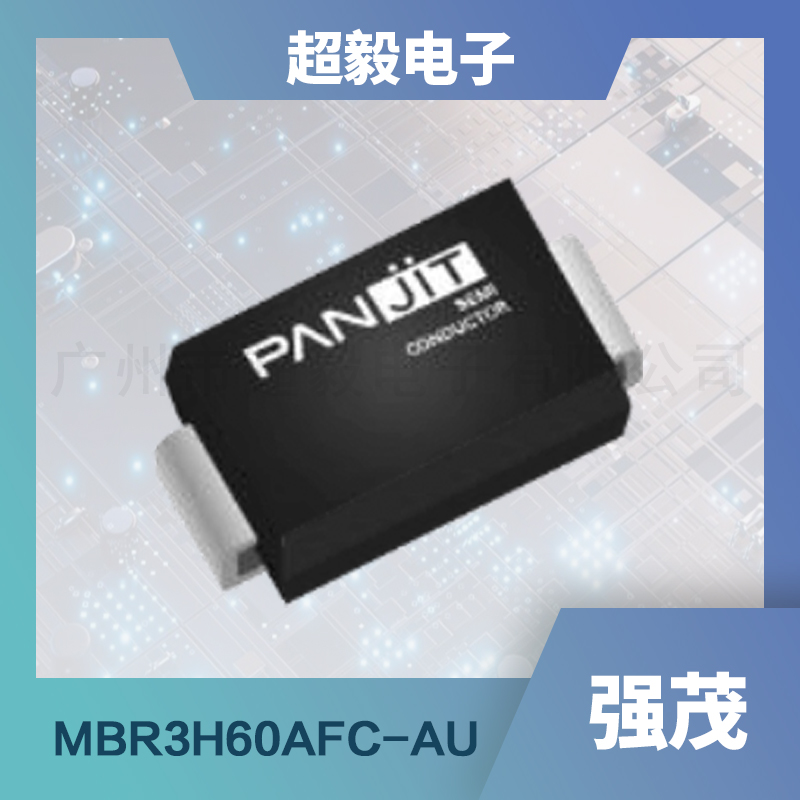

强茂功率肖特基二极管MBR3H60AFC-AU是一款表面贴装型超低正向压降肖特基势垒整流二极管。该产品的最大反向峰值电压为60V，最大平均正向整流电流为3A，适用于各种需要高效、低功耗整流的应用场景。
二、应用领域
MBR3H60AFC-AU二极管广泛应用于电源管理、电机控制、通信设备、汽车电子等领域。其卓越的性能和可靠性使其成为这些领域中不可或缺的电子元器件之一。
三、特征优势
- 低泄漏电流：有效减少能量损失，提高整体效率。
- 低功率损失：在高效率的同时，降低系统的功耗和发热。
- 高浪涌电流能力：能够应对突发的电流冲击，保护电路安全。
- 绿色环保：符合欧盟RoHS 2.0标准，采用无铅设计，对环境友好。
此外，MBR3H60AFC-AU二极管还具有AEC-Q101认证，保证了其在汽车电子等高可靠性领域的应用性能。
四、主要参数
以下是MBR3H60AFC-AU二极管的主要参数表格：
| 参数符号 | 参数名称 | 极限值 | 单位 |
|---|---|---|---|
| VRRM | 最大反向峰值电压 | 60 | V |
| VRMS | 最大RMS电压 | 42 | V |
| VR | 最大DC阻断电压 | 60 | V |
| IF(AV) | 最大平均正向整流电流 | 3 | A |
| IFSM | 峰值正向浪涌电流（8.3ms单半正弦波叠加在额定负载上） | 80 | A |
| CJ | 典型结电容（1MHz，VR=4V时测量） | 150 | pF |
| RθJA | 典型热阻（FR4 PCB，单面铜，标准足迹） | 150 | °C/W |
| RθJC | 典型热阻（FR4 PCB，单面铜，100cm²铜垫面积） | 20 | °C/W |
| TJ | 工作结温范围 | -55 to +175 | °C |
| TSTG | 存储温度范围 | -55 to +175 | °C |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
