强茂功率肖特基二极管MBR3H60AFC
更新时间 2024-04-18 10:59
阅读
一、产品概述

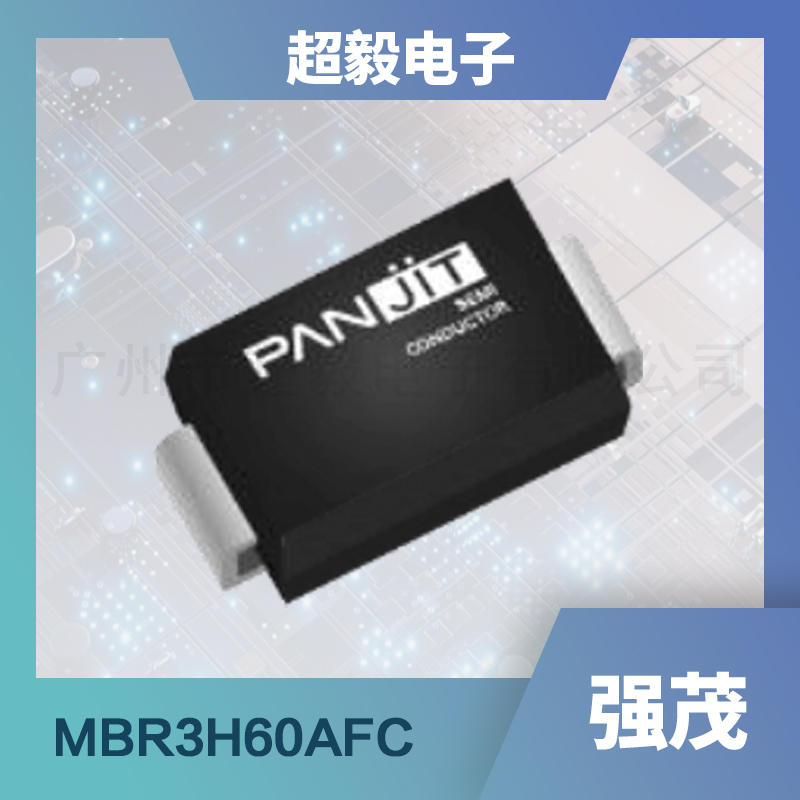

MBR3H60AFC是强茂公司推出的一款表面贴装型超低反向漏电流肖特基势垒整流器。它以其高效、稳定的性能在电力电子领域获得了广泛的应用。这款二极管适用于自动化装配，具有低功率损耗、高效率和强大的浪涌电流承受能力。
在材料方面，MBR3H60AFC采用符合欧盟RoHS 2.0标准的无铅设计，绿色环保。其机械特性包括SMAF-C塑料封装、可焊接的终端，以及约0.034克的近似重量。这使得它在各种电子设备中都能表现出色，满足多样化的需求。
二、应用领域
MBR3H60AFC二极管凭借其卓越的电气性能，广泛应用于电源管理、电池充电、电机驱动、通信设备等领域。在这些应用中，它能够有效提高电路的效率，降低能耗，同时保证电路的稳定性和可靠性。
三、特征优势
MBR3H60AFC二极管具有多重特征优势，使其在市场上脱颖而出。首先，它具有极低的反向漏电流，有助于减少电路中的能量损失。其次，其高效的整流特性使得电路在工作时能产生更少的热量，从而提高电路的使用寿命。此外，该二极管还具有优秀的浪涌电流承受能力，能够应对电路中可能出现的瞬时大电流冲击。
此外，MBR3H60AFC还符合IEC 61249标准，采用绿色模压化合物制造，不仅符合环保要求，还能提高产品的可靠性和稳定性。同时，其自动化装配的理想特性，使得生产效率大大提高，降低了生产成本。
四、主要参数
以下是MBR3H60AFC二极管的主要参数表格：
| 参数 | 符号 | 限制 | 单位 |
|---|---|---|---|
| 最大反向峰值电压 | VRRM | 60 | V |
| 最大RMS电压 | VRMS | 42 | V |
| 最大直流阻断电压 | VR | 60 | V |
| 最大平均正向整流电流 | IF(AV) | 3 | A |
| 峰值正向浪涌电流（8.3ms单半正弦波） | IFSM | 80 | A |
| 典型结电容（1MHz, VR=4V） | CJ | 150 | pF |
| 典型热阻（注1, 注2） | RθJA, RθJC | 150, 20 | ℃/W |
| 工作结温范围 | TJ | -55 to +175 | ℃ |
| 存储温度范围 | TSTG | -55 to +175 | ℃ |
| 正向电压（IF=1A, TJ=25℃） | VF | 典型值: 0.54 | V |
| 正向电压（IF=3A, TJ=25℃） | VF | 最大值: 0.7 | V |
| 反向电流（VR=48V, TJ=25℃） | IR | 典型值: 0.1 | μA |
| 反向电流（VR=60V, TJ=25℃） | IR | 最大值: 5 | μA |
| 反向电流（VR=60V, TJ=125℃） | IR | 典型值: 0.21 | mA |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
