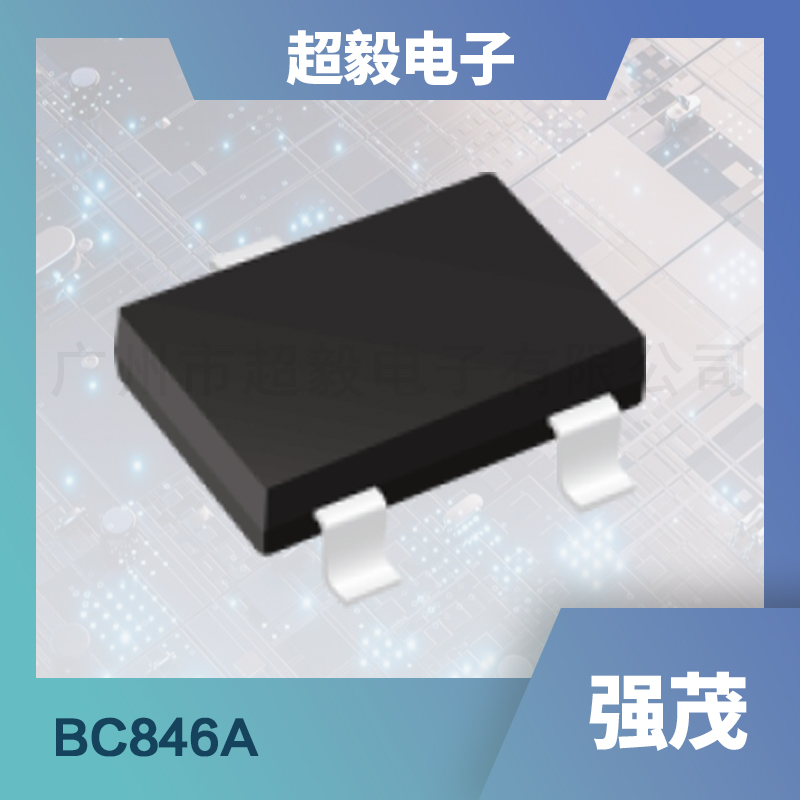

强茂双极晶体管BC846A
更新时间 2024-03-20 15:43
阅读
一、产品概述
强茂双极晶体管BC817系列是一款适用于多种通用应用场合的晶体管。其采用NPN外延硅平面设计，具有优异的电气性能和稳定性，适用于广泛的电子设备中。
二、应用领域
BC817系列晶体管适用于多种通用放大器应用，包括但不限于音频放大、信号放大、电源管理等。其出色的电气性能使得它成为电子设备中不可或缺的关键元件，为各类电子设备的稳定运行提供了有力保障。
三、特征优势
- 优异的电气性能：BC817系列晶体管具有低噪声、高稳定性等特点，能够提供清晰、准确的信号传输。
- 高可靠性：采用先进的生产工艺和材料，确保晶体管在长时间使用过程中保持稳定的性能。
- 环保材料：符合欧盟RoHS指令要求，采用无铅设计，符合绿色环保理念。
- 易于安装：采用SOT-23塑料封装，具有良好的焊接性能，方便安装和维修。
四、主要参数
以下是BC817系列晶体管的主要参数，以表格形式展示：
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 集电极-发射极击穿电压 (Ic=10mA, IB=0) | V(BR)CEO | 45 | - | - | V |
| 集电极-基极击穿电压 (VEB=0V, Ic=10μA) | V(BR)CBO | 50 | - | - | V |
| 发射极-基极击穿电压 (IE=1μA, Ic=0) | V(BR)EBO | 5 | - | - | V |
| 集电极-发射极电压 | VCEO | 45 | - | - | V |
| 集电极-基极电压 | VCBO | 50 | - | - | V |
| 发射极-基极电压 | VEBO | 5 | - | - | V |
| 集电极电流 - 连续 | IC | - | 500 | - | mA |
| 峰值集电极电流 | ICM | - | - | 1000 | mA |
| 总功率耗散 | PTOT | - | - | 330 | mW |
| 结温及储存温度范围 | TJ, TSTG | -55 | - | +150 | oC |
| 热阻（结到环境） | RθJA | - | - | 375 | oC/W |
| 热阻（结到引线） | RθJL | - | - | 220 | oC/W |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商
