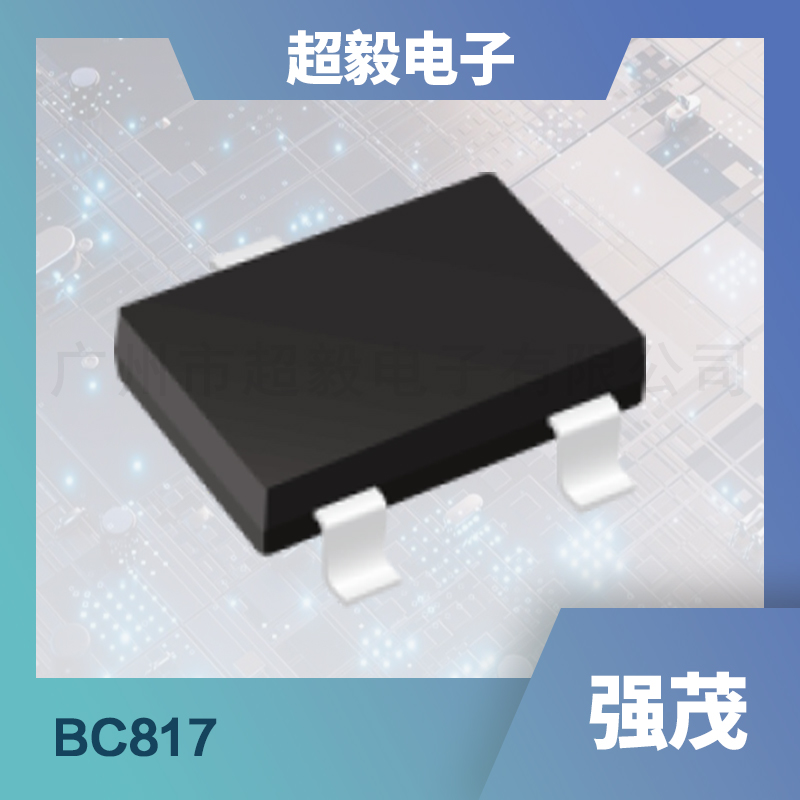

强茂双极晶体管BC817
更新时间 2024-03-20 15:04
阅读
一、产品概述
强茂双极晶体管BC817系列是一款通用型NPN晶体管，以其高效、稳定的性能在电子领域中得到了广泛的应用。该系列晶体管采用NPN外延硅平面设计，具有出色的放大性能，适用于多种电路应用。
二、应用领域
BC817系列晶体管因其通用性强、性能稳定等特点，被广泛应用于各种电子设备中。它可以作为放大器使用，在音频、视频、通信等领域发挥重要作用。此外，由于其低噪声、低功耗的特性，BC817系列晶体管也适用于电池供电的便携式设备，如手机、平板电脑等。
三、特征优势
- 高效稳定：BC817系列晶体管具有出色的放大性能，能够在各种工作条件下保持稳定的工作状态，确保电路的正常运行。
- 绿色环保：产品符合欧盟RoHS指令要求，采用无铅设计，同时采用绿色环保的成型化合物，符合环保标准。
- 广泛应用：由于其通用性强，BC817系列晶体管可适用于多种电路应用，满足不同领域的需求。
四、主要参数
以下是BC817系列晶体管的主要参数，以表格形式呈现：
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 集电极-发射极击穿电压 | V(BR)CEO | 45 | - | - | V |
| 集电极-基极击穿电压 | V(BR)CBO | 50 | - | - | V |
| 发射极-基极击穿电压 | V(BR)EBO | 5 | - | - | V |
| 集电极电流-连续 | IC | - | 500 | 500 | mA |
| 峰值集电极电流 | ICM | - | - | 1000 | mA |
| 总功率耗散 | PTOT | - | - | 330 | mW |
| 结温和存储温度范围 | TJ, TSTG | -55 | - | +150 | oC |
| 热阻（结到环境） | RθJA | - | - | 375 | oC/W |
| 热阻（结到引脚） | RθJL | - | - | 220 | oC/W |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商
