强茂中压mos管PJD80N06SA-AU
更新时间 2024-09-19 11:00
阅读
一、产品概述

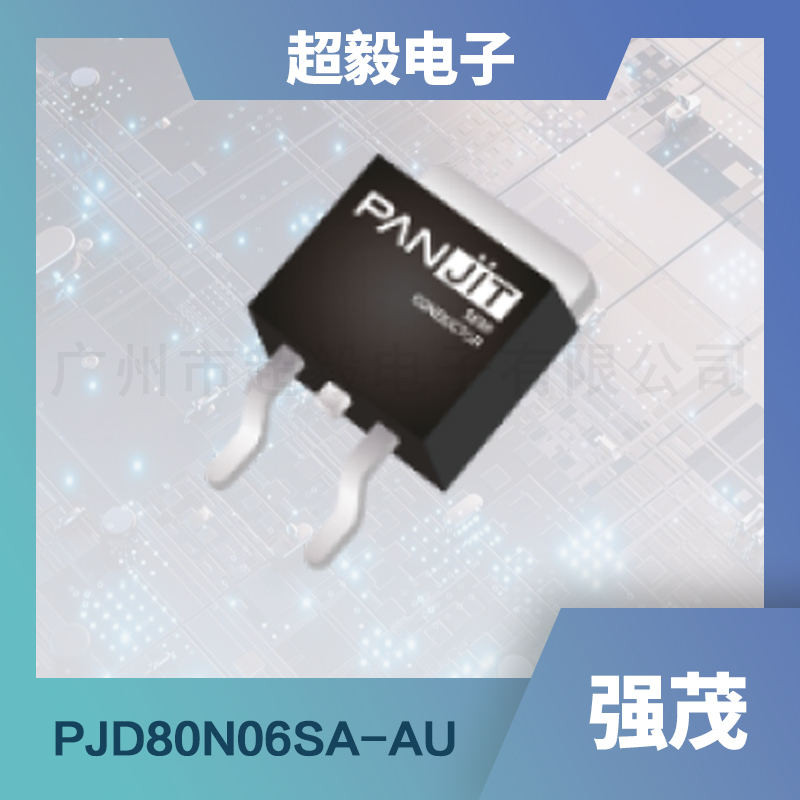

PJD80N06SA-AU是强茂半导体针对中高压应用精心设计的60V N沟道增强型MOSFET，采用紧凑的TO-252AA封装，集成了高电流承载能力、低导通电阻和快速开关速度等优异特性。
该产品通过了AEC-Q101质量标准认证，适用于对可靠性要求极高的汽车电子领域，同时符合欧盟RoHS 2.0环保指令，体现了强茂半导体对环保和可持续发展的承诺。
二、应用领域
PJD80N06SA-AU MOS管凭借其卓越的性能，在多个领域展现出广泛的应用潜力：
- 汽车电子：适用于电动车、混合动力车及传统汽车的电池管理系统、电机控制器等，提供高效电力转换和稳定控制。
- 电源管理：在服务器电源、通讯电源、UPS不间断电源等场合，提高电源转换效率，降低能耗。
- 工业控制：适用于工业自动化、机器人控制等领域，确保系统的高效稳定运行。
三、特征优势
- 低导通电阻：在V GS=10V，I D=20A的条件下，R DS(ON)仅为5.9mΩ（典型值），有效降低导通损耗，提高系统效率。
- 高电流承载能力：连续漏极电流可达94A（T C=25°C），满足高功率密度应用需求。
- 快速开关性能：优化的栅极电荷和开关时间，减少开关损耗，提升系统响应速度。
- AEC-Q101认证：确保在汽车电子等高可靠性领域应用的稳定性和安全性。
- 绿色环保：符合RoHS 2.0标准，采用绿色模具化合物制造，体现环保理念。
四、主要参数
以下是PJD80N06SA-AU MOS管的主要参数：
| 参数类别 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 电气特性 | ||||||
| 漏源击穿电压 | BV DSS | V GS=0V, I D=250uA | 60 | - | - | V |
| 栅极阈值电压 | V GS(th) | V DS=V GS, I D=250uA | 1.5 | 2.1 | 3 | V |
| 漏源导通电阻 | R DS(on) | V GS=10V, I D=20A | - | 4.7 | 5.9 | mΩ |
| V GS=4.5V, I D=10A | - | 7.4 | 9.6 | mΩ | ||
| 零栅极电压漏电流 | I DSS | V DS=60V, V GS=0V | - | - | 1 | μA |
| 栅极源极泄漏电流 | I GSS | V GS=±20V, V DS=0V | - | - | ±100 | nA |
| 动态参数 | ||||||
| 总栅极电荷 | Q g | V DS=30V, I D=20A, V GS=10V | - | 40 | 52 | nC |
| 栅极源极电荷 | Q gs | - | - | 9.6 | - | nC |
| 栅极漏极电荷 | Q gd | - | - | 8.3 | - | nC |
| 输入电容 | Ciss | V DS=30V, V GS=0V, f=1MHz | - | 2039 | 2650 | pF |
| 输出电容 | Coss | - | - | 695 | 973 | pF |
| 反向传输电容 | Crss | - | - | 91 | - | pF |
| 热特性 | ||||||
| 结到壳热阻 | R θJC | - | - | 1.6 | - | °C/W |
| 结到环境热阻 | R θJA | - | - | 50 | - | °C/W |
| 其他参数 | ||||||
| 连续漏极电流（T C=25°C） | I D | - | - | 94 | - | A |
| 脉冲漏极电流（T C=25°C） | I DM | - | - | 340 | - | A |
| 功率耗散（T C=25°C） | P D | - | - | 94 | - | W |
| 单脉冲雪崩电流 | I AS | - | - | 26 | - | A |
| 单脉冲雪崩能量 | E AS | - | - | 62 | - | mJ |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
