如何选择槽型光电开关

发布时间:2020-05-14 16:45  作者:超毅电子  点击次数:

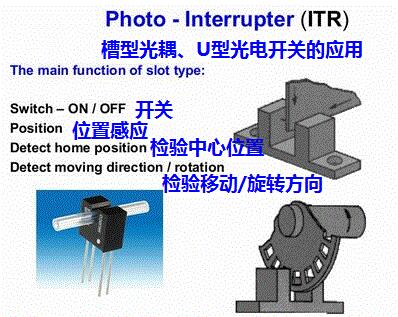

  槽型光电开关又被叫做U型光电开关,是通过红外线感应进行工作的光电产品。它的槽宽决定了接收型号的强弱和距离。它以光作为媒介,通过红外光检测到物体的位置。槽型光电开关的应用非常广泛。像电梯、传送带、包装机械、冲压机械、无人搬运车、自动组装机械等等都用到了槽型光电开关。其选型主要考虑有三点,1.槽宽,2.、光缝宽度,3.固定方式。


  1.槽宽,检测物体需通过槽型光耦的槽,才能对红外光实现阻断,所以光电传感器的槽宽要宽于检测物体,并要有一定的余量,便于安装。(槽形光耦ITR8402槽宽6.0mm)


  2.槽型光耦(光电开关)的光缝宽度,如检测物是一个齿盘,其齿盘齿的宽度是d,齿盘齿槽的宽度是f,槽型光电开关则槽型光耦的光缝宽度要求小于d,且小于f,这样才能保证能将红外光有效的阻断和导通,在满足上述条件下,选择光缝宽大的槽型光耦。


  3.凹槽型光耦(光电开光)外形:带固定孔和带固定柱,请根据实际情况选择。


  4.安装位置:光电传感器安装时,应使检测齿盘的外径超过槽型光耦光轴1-2mm。这样才能有效阻断光线。

  槽型光耦、U型光耦、槽型光电开关、U型光电开关、槽型光电遮断器、U型光电遮断器应用广泛涉及:读卡装置、游戏机、ATM机、验钞、点钞机、打印机、纸检装置、复印机、传真机、扫描仪、条码阅读器、自动售货机、自动售票机、等一些光电产品

  EVERLIGHT槽型光电开关_U型光电开关_槽型光耦,槽宽有1.1mm,1.2mm,2.1mm,2.6mm,3.0mm,3.8mm,4.0mm,5.0mm,6.0mm规格,外型规格多样可供设计选用,或可根据需要,配合开发各型光电开关!
