亿光可控硅光耦EL3021如何使用

发布时间:2020-04-30 17:05  作者:超毅电子  点击次数:
  6PIN可控硅输出光耦、可控硅光耦、光耦可控硅EL3021:输出端一般采用双向可控硅,不带归零电路,触发电流15mA,任意电平触发,耐压值400V,隔离电压5000V。EL3021双向可控硅光耦,任意电平驱动,在红外线的工作下可双向导通。双向可控硅光耦器件是一种单片机输出与双向可控硅之间较理想的接口器件,可以控制负载在交流115~240V工作。输入端与输出端高隔离电压高(5000Vrms);符合RoHS环保与无铅制程;安规认证通过:UL,VDE,SEMKO,NEMKO,DEMKO,FIMKO,CSA

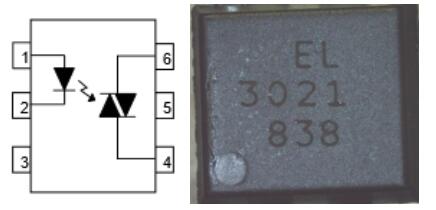

  EL3021脚位图示和表面丝印如下:


  如何使用EVERLIGHT可控硅光耦EL3021呢?

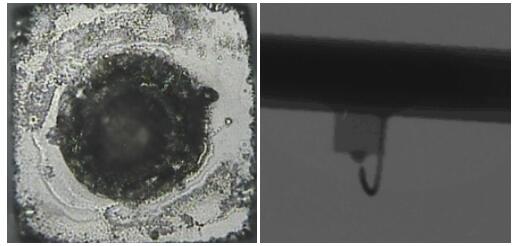

  最近,我们收到客人使用EVERLIGHT可控硅光耦EL3021的制程发现发射端没有输出,将样品提供给EVERLIGHT技术部分析,发现为光耦的发射端金线被熔断、芯片被烧坏受损,估计是受到大电流或突波影响,烧坏发射管的连线了,图示如下:

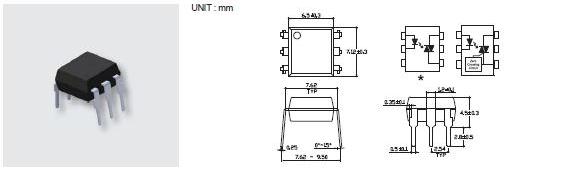

  双向可控硅光耦EL3021额定最大值,设计使用时,请注意参考

  1.输入端红外发射管顺向电流最大60mA;反向电压最大6V;功率消耗最大100mW(高于85℃时,额定值降低因素:3.8mW/℃)

  2.输出端最高耐压VDRM:400V。重复的冲击电流峰值ITSM:1安培。功率消耗最大300mW(高于85℃时,额定值降低因素:7.4mW/℃)

  3.总的功率消耗:330mW

  4.工作温度:-55~+100℃

  5.储存温度:-55~+125℃

  6.输入端与输出端高隔离电压达5000Vrms

  7.焊锡温度:260℃

  EVERLIGHT双向可控硅光耦EL3021与Toshiba东芝、Fairchild仙童、Lite-on光宝、Cosmo冠西品牌可以直接替换,添加后缀(P5)表示为5Pin的规格,常规为6Pin规格

  EVERLIGHT双向可控硅光耦EL3021用于调光灯、调速风扇、空调机、电视机、电冰箱、洗衣机、照相机、组合音响、声光电路、定时控制器、玩具装置、无线电遥控、摄像机及工业控制等

  双向可控硅光耦EL3021包装方式:

  1.插件式的6PIN光耦,管装65pcs/管(常规与宽脚距规格),19500pcs/箱

  2.片式的6PIN光耦(S或S1贴片规格),编带1000pcs/卷
